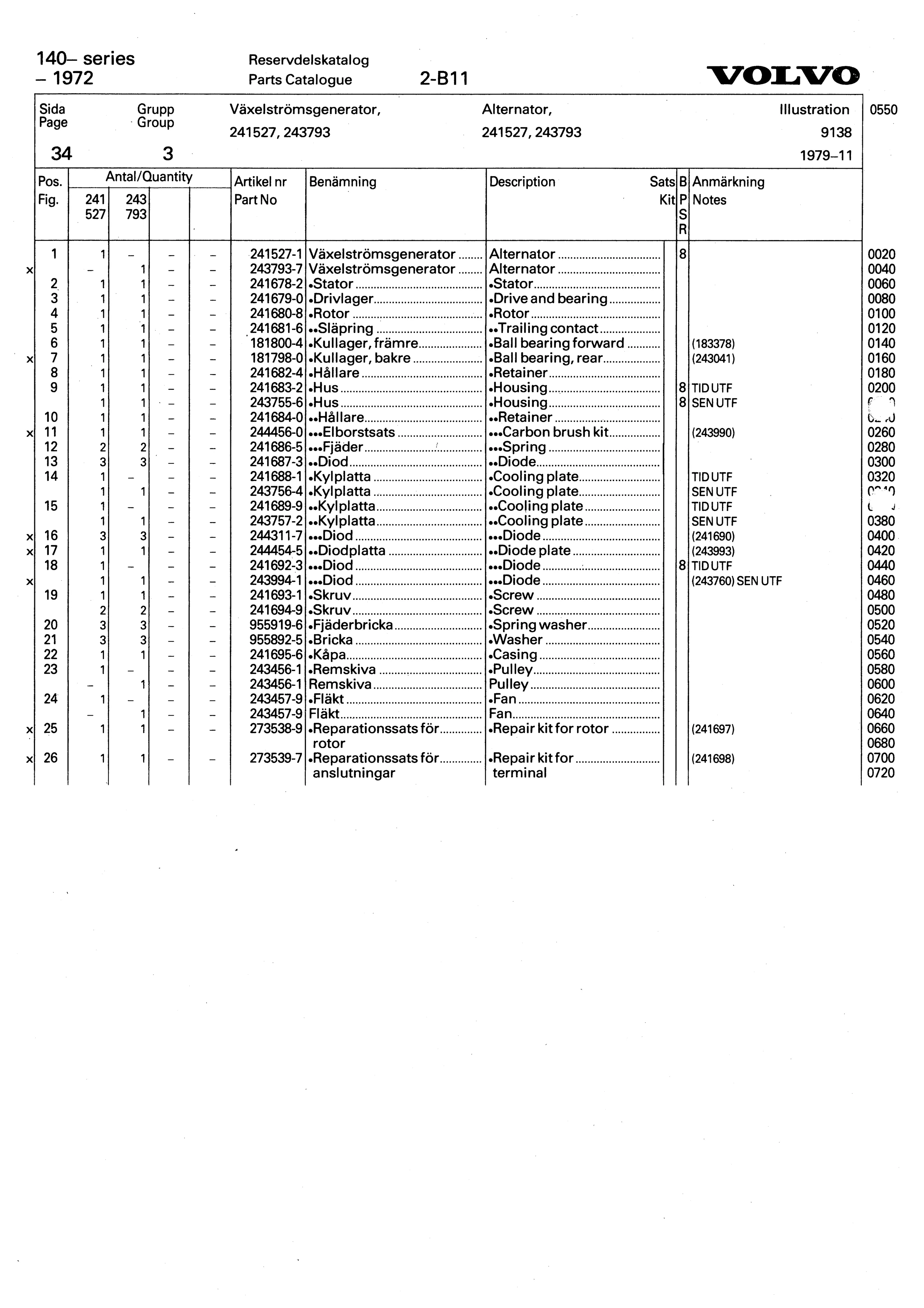

Växelströmsgenerator 241527, 243793 Volvo 140 (B18/B20)
Elsystem · Volvo 140-serien 1972 · Alternator · 3 · side 34
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
34 deler · – i sortiment
1
241527
Alternator A
241527
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
1-2
243793
Alternator B
243793
Antall per enhet: Alternator 241527 - · Alternator 243793 1
2
241678
Stator
241678
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
3
241679
Drive and bearing
241679
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
4
241680
Rotor
241680
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
5
241681
Trailing contact
241681
Inngår i: Rotor
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
6
181800
Ball bearing forward
181800
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
7
181798
Ball bearing, rear
181798
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
8
241682
Retainer A
241682
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
9
241683
Housing A
241683
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
9-2
243755
Housing B
243755
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 - · Alternator 243793 1
10
241684
Retainer B
241684
Inngår i: Hus
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
11
244456
Carbon brush kit
244456
Inngår i: Hållare
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
12
241686
Fjær
241686
Inngår i: Hållare
Antall per enhet: Alternator 241527 2 · Alternator 243793 2
13
241687
Diode A
241687
Inngår i: Hus
Antall per enhet: Alternator 241527 3 · Alternator 243793 3
14
241688
Cooling plate A
241688
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
14-2
243756
Cooling plate B
243756
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 - · Alternator 243793 1
15
241689
Cooling plate C
241689
Inngår i: Kylplatta
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
15-2
243757
Cooling plate D
243757
Inngår i: Kylplatta
Antall per enhet: Alternator 241527 - · Alternator 243793 1
16
244311
Diode B
244311
Inngår i: Kylplatta
Antall per enhet: Alternator 241527 3 · Alternator 243793 3
17
244454
Diode plate
244454
Inngår i: Kylplatta
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
18
241692
Diode C
241692
Inngår i: Diodplatta
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
18-2
243994
Diode D
243994
Inngår i: Diodplatta
Antall per enhet: Alternator 241527 - · Alternator 243793 1
19
241693
Screw A
241693
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
19-2
241694
Screw B
241694
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 2 · Alternator 243793 2
20
955919
Fjær washer
955919
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 3 · Alternator 243793 3
21
955892
Washer
955892
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 3 · Alternator 243793 3
22
241695
Casing
241695
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
23
243456
Pulley
243456
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
23-2
243456
Pulley
243456
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 - · Alternator 243793 1
24
243457
Fan
243457
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 1 · Alternator 243793 -
24-2
243457
Fan
243457
Inngår i: Växelströmsgenerator
Antall per enhet: Alternator 241527 - · Alternator 243793 1
25
273538
Repair kit for rotor
273538
Inngår i: Fläkt
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
26
273539
Repair kit for terminal
273539
Inngår i: Fläkt
Antall per enhet: Alternator 241527 1 · Alternator 243793 1
Fra Volvos originalkatalog
- Katalog
- 140-serien 1972
- Modeller
- 241527, 243793
- Gruppe · side
- Gruppe 3 · Katalogside 34
- Antallkolonner
- A = 241 527 · B = 243 793
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- TID UTF
- tidlig utførelse
- SEN UTF
- sen utførelse
Slik leser du numrene
- 241527 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
