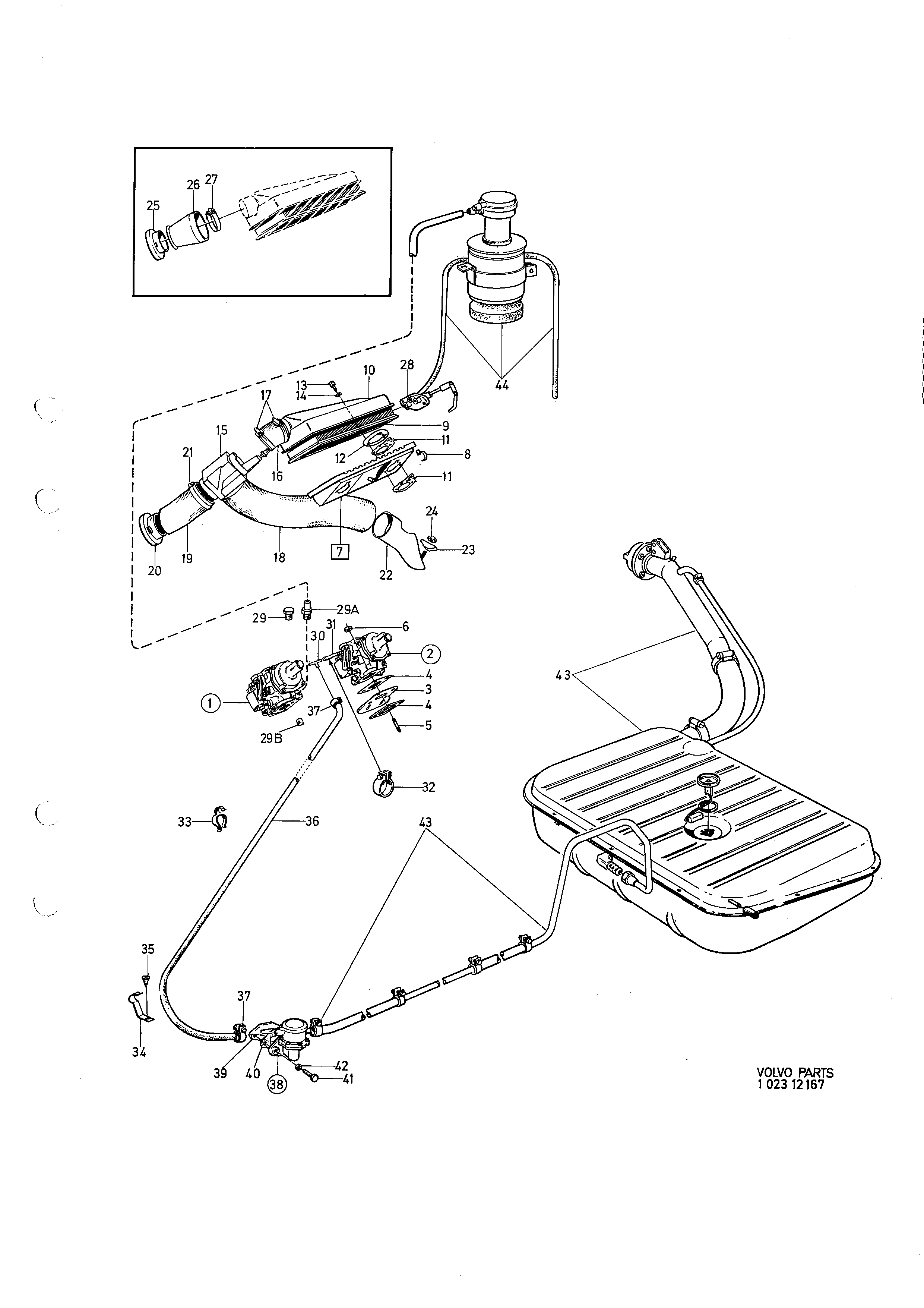

Bränslesystem förgasarmotor Volvo 164 (B30)

Motor · Volvo 164 · Fuel system carburetter engine · 2c · side 2

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

60 deler · – i sortiment

237342

Carburetter, forward A

237342

Antall per bil: 1

1-2

237439

Carburetter, forward B

237439

Antall per bil: 1

1 Comps. page 34 , 1-E17

1-4

237480

Carburetter, forward C

237480

Antall per bil: 1

1 Comps. page 38 , 1-E21

237343

Carburetter, rear A

237343

Antall per bil: 1

2-2

237440

Carburetter, rear B

237440

Antall per bil: 1

2 Comps. page 34 , 1-E17

2-4

237481

Carburetter, rear C

237481

Antall per bil: 1

2 Comps. page 38 , 1-E21

419744

Backing plate

419744

Antall per bil: 2

418754

Gasket A

418754inngår i reparasjonssett

Antall per bil: 4

953237

Stud

953237

Antall per bil: 8

955826

Nut A

955826

Antall per bil: 8

683719

Filter housing, lower

683719

Antall per bil: 1

683335

Clip A

683335

Inngår i: Filterhus, underdel

Antall per bil: 4

681609

Insert

681609

Antall per bil: 1

681607

Filter housing, upper

681607

Antall per bil: 1

680642

Gasket B

680642

Antall per bil: 2

12 Washer

Merknad: Se side 42 · 1-F01

955523

Screw A

955523

Antall per bil: 6

941907

Resilient washer

941907

Antall per bil: 6

684042

Shutter housing

684042

Antall per bil: 1

673648

Rubber elbow

673648

Antall per bil: 1

16-2

460435

Hose A

460435

Antall per bil: 1

951798

Hose clip A

951798

Antall per bil: 2

17-2

943480

Hose clip B

943480

Antall per bil: 1

944408

Hose B

944408

Antall per bil: 1

684126

Hose C

684126

Antall per bil: 1

673647

Connection

673647

Antall per bil: 1

951798

Hose clip A

951798

Antall per bil: 2

419704

Pre-heating plate

419704

Antall per bil: 1

419712

Brace

419712

Antall per bil: 2

955825

Nut B

955825

Antall per bil: 2

681853

Cover

681853

Antall per bil: 1

681852

Air intake

681852

Antall per bil: 1

951798

Hose clip A

951798

Antall per bil: 1

28 Ventilation unit

Merknad: Se side 42 · 1-F01

180759

Plug

180759

Antall per bil: 1

29a

943818

Nipple

943818

Antall per bil: 1

29b

418646

Plug

418646

Antall per bil: 1

943508

Three-way union

943508

Antall per bil: 1

419797

Hose D

419797

Antall per bil: 110

945650

Hose clip C

945650

Antall per bil: 4

419852

Clamp B

419852

Antall per bil: 1

419853

Clamp C

419853

Antall per bil: 1

35 Screw

Merknad: Se gruppe 2B (Kylsystem)

956567
Skruv
956567 · Kylsystem · Posisjonsnummer 35

419797

Hose D

419797

Antall per bil: 1020

945650

Hose clip C

945650

Antall per bil: 2

38 Fuel pump

Merknad: Se side 32 · 1-E15

460678

Spacer

460678

Antall per bil: 1

61830

Gasket C

61830inngår i reparasjonssett

Antall per bil: 1

190524

Screw B

190524

Antall per bil: 2

941907

Resilient washer

941907

Antall per bil: 2

43 Fuel tank, fuel pipes

Merknad: SE SIDA 4 · 1-D11

44 Evaporite control system

Merknad: SE SIDA 4 · 1-D11

941264

Gummibussning

941264

460678

Mellanlägg

460678

61830

Packning C

61830

190524

Skruv B

190524

2) USA, CAN Ch 12200-74449.

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 2c · Katalogside 2

Fotnoter

2): USA-utførelse, Canada-utførelse: Chassis nr 12200–74449

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TID UTF: tidigare utförande
SEN UTF: senare utförande
USA: USA-utførelse
CAN: Canada-utførelse
S: inngår i reparasjonssett

Slik leser du numrene

237342 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
