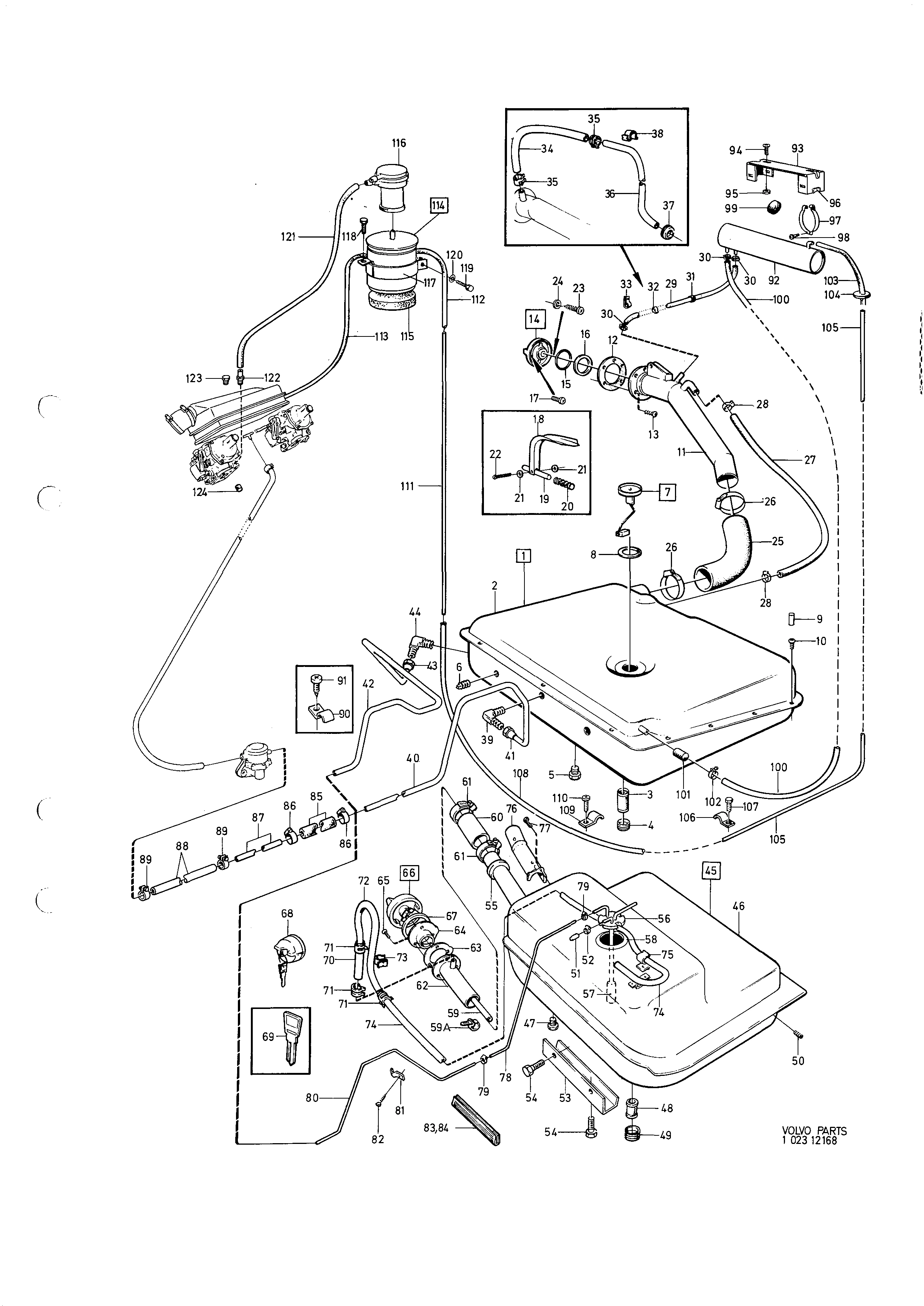

Bensintank, avdunstningskontroll, bränslerör förgasarmotor Volvo 164 (B30)

Motor · Volvo 164 · Bensintank, avdunstningskontroll, bränslerör förgasarmotor · 2c · side 4, 6, 8

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

142 deler · – i sortiment

1 Fuel tank with installation components— selges ikke separat

Passer: Til og med chassis nr 102949

675228

Fuel tank, ALT 1

675228

Antall per bil: 1

686189

Filter A

686189

Antall per bil: 1

3-2

688593

Filter B

688593

Antall per bil: 1

687244

Plug A

687244

Antall per bil: 1

4-2

685625

Plug B

685625

Antall per bil: 1

191026

Plug A

191026

Antall per bil: 1

952069

Plug B

952069

Antall per bil: 1

676912

Fuel gauge sender A

676912

Antall per bil: 1

7-2

687826

Fuel gauge sender B

687826Inngår i sett

Antall per bil: 1

7-3

687825

Fuel gauge sender C

687825

Antall per bil: 1

678670

Gasket A

678670

Antall per bil: 1

8-2

944219

Gasket B

944219Inngår i sett

Antall per bil: 1

687245

Seal sleeve

687245

Antall per bil: 1

955138

Screw A

955138

Antall per bil: 16

675508

Pipe A

675508

Antall per bil: 1

11-2

1213862

Pipe B

1213862

Antall per bil: 1

679963

Gasket C

679963

Antall per bil: 1

955138

Screw A

955138

Antall per bil: 4

675515

Cover A

675515

Antall per bil: 1

925068

O-ring

925068

Antall per bil: 1

684063

Gasket D

684063

Antall per bil: 1

950009

Screw B

950009

Antall per bil: 2

675505

Handle

675505

Antall per bil: 1

675506

Piston

675506

Antall per bil: 1

675507

Fjær

675507

Antall per bil: 1

955890

Washer A

955890

Antall per bil: 4

907849

Split pin

907849

Antall per bil: 2

955140

Screw C

955140

Antall per bil: 1

940090

Washer B

940090

Antall per bil: 1

675522

Hose A

675522

Antall per bil: 1

25-2

1211359

Hose B

1211359

Antall per bil: 1

951796

Hose clip A

951796

Antall per bil: 2

941680

Hose C

941680

Antall per bil: ERF

951788

Hose clip B

951788

Antall per bil: 2

192034

Hose D

192034

Antall per bil

USA, Canada-utførelse CH -74449730
alternativ 1. eksklusive USA, Canada-utførelse670

943843

Hose clamp C

943843

Antall per bil

USA, Canada-utførelse CH -744492
alternativ 11

88273

Gummiforing A

88273

Antall per bil: 1

191404

Clamp A

191404

Antall per bil: 1

190208

Clamp B

190208

Antall per bil: 1

192034

Hose D

192034

Antall per bil: 130

943843

Hose clamp C

943843

Antall per bil: 2

954314

Pipe C

954314

Antall per bil: 550

941264

Gummiforing B

941264

Antall per bil: 1

192248

Clamp C

192248

Antall per bil: 1

954343

Elbow union A

954343

Antall per bil: 1

39-2

944155

Elbow union B

944155

Antall per bil: 1

39-3

945349

Elbow union C

945349

Antall per bil: 1

40 Fuel pipe

Passer: Til og med chassis nr 52789

Merknad: SE POS 87

40-2

688232

Fuel pipe A

688232

Antall per bil: 1

954322

Cap nut

954322

Antall per bil: 1

941354

Bundy piping A

941354

Antall per bil: 2210

954322

Cap nut

954322

945349

Elbow union C

945349

45 Fuel tank with Installation components— selges ikke separat

Passer: Fra chassis nr 102950

1247618

Fuel tank

1247618

Antall per bil: 1

191026

Plug A

191026

Antall per bil: 1

688593

Filter B

688593

Antall per bil: 1

685625

Plug C

685625

Antall per bil: 1

946559

Plug D

946559

Antall per bil: 1

687245

Seal sleeve

687245

Antall per bil: 1

943843

Hose clip C

943843

Antall per bil: 1

1203265

Bracket A

1203265

Antall per bil: 1

946790

Screw D

946790

Antall per bil: 8

1213769

Gasket E

1213769

Antall per bil: 1

1214698

Fuel gauge sender D

1214698

Antall per bil: 1

1211175

Filter C

1211175

Antall per bil: 1

944219

Gasket B

944219Inngår i sett

Antall per bil: 1

1203455

Hose E

1203455

Antall per bil: 1

59A

943746

Klamma A

943746

Antall per bil: 1

1213508

Hose F

1213508

Antall per bil: 1

943479

Hose clamp D

943479

Antall per bil: 2

1202688

Protector tube

1202688

Antall per bil: 1

1213504

Gasket F

1213504

Antall per bil: 2

1213506

Filler tube

1213506

Antall per bil: 1

956207

Screw E

956207

Antall per bil: 3

1213566

Cap B

1213566

Antall per bil: 1

66-2

1203782

Cap C

1203782

Antall per bil: 1

684063

Gasket for 1213566

684063

Antall per bil: 1

67-2

1203779

Gasket for 1203782

1203779

Antall per bil: 1

283235

Cap with two keys

283235

Antall per bil: 1

1207300

Key (blank)

1207300

Antall per bil: 1

192034

Hose D

192034

Antall per bil: 50MM

1211392

Hose clamp E

1211392

Antall per bil: 2

954314

Pipe C

954314

Antall per bil: 520

192248

Clamp B

192248

Antall per bil: 1

192034

Hose D

192034

Antall per bil: 1140

191404

Clamp C

191404

Antall per bil: 2

1213914

Casing

1213914

Antall per bil: 1

955138

Screw A

955138

Antall per bil: 3

419796

Hose G

419796

Antall per bil: 350

945652

Hose clamp F

945652

Antall per bil: 2

941354

Bundy piping A

941354

Antall per bil: 1660

951189

Clamp D

951189

Antall per bil: ERF

190665

Screw F

190665

Antall per bil: ERF

678238

Protector moulding

678238

Antall per bil: 125

678238

Protector moulding

678238

Antall per bil: 90MM

419796

Hose G

419796

Antall per bil: 110

945652

Hose clamp F

945652

Antall per bil: 2

680593

Fuel pipe B

680593

Antall per bil: 1

87-2

941354

Bundy piping A

941354

Antall per bil: 1500

419796

Hose G

419796

Antall per bil: 205

945652

Hose clamp F

945652

Antall per bil: 2

951189

Clamp D

951189

Antall per bil: ERF

191390

Screw G

191390

Antall per bil: ERF

91-2

190665

Screw F

190665

Antall per bil: ERF

684069

Expansion tank

684069

Antall per bil: 1

684121

Bracket B

684121

Antall per bil: 1

950021

Screw H

950021

Antall per bil: 2

190320

Nut

190320

Antall per bil: 2

13319

Rubber moulding

13319

Antall per bil: 4

684122

Retainer

684122

Antall per bil: 2

955141

Screw I

955141

Antall per bil: 2

941268

Rubber plug

941268

Antall per bil: 1

100

192034

Rubber hose A

192034

Antall per bil: 1580

101

687245

Seal

687245

Antall per bil: 1

102

943843

Hose clip C

943843

Antall per bil: 1

103

192034

Rubber hose A

192034

Antall per bil: 730

104

88273

Gummiforing A

88273

Antall per bil: 1

105

954314

Bundy piping B

954314

Antall per bil: 2120

106

951188

Clamp E

951188

Antall per bil: ERF

107

190665

Screw F

190665

Antall per bil: ERF

108

192034

Rubber hose A

192034

Antall per bil: 110

109

951190

Clamp F

951190

Antall per bil: 1

110

955138

Screw A

955138

Antall per bil: 1

111

954314

Bundy piping B

954314

Antall per bil

USA, Canada-utførelse CH 12200-52789.2250
USA, Canada-utførelse CH 52790-74449.2340

112

192034

Rubber hose A

192034

Antall per bil: 850

113

944075

Rubber hose B

944075

Antall per bil: 270

114

460095

Carbon filter

460095

Antall per bil: 1

115

419908

Pre-filter

419908

Antall per bil: 1

116

460180

Vacuum valve

460180

Antall per bil: 1

117

687361

Bracket C

687361

Antall per bil: 1

118

190666

Screw J

190666

Antall per bil: 3

119

955514

Screw K

955514

Antall per bil: 1

120

941906

Resilient washer

941906

Antall per bil: 1

121

419796

Rubber hose C

419796

Antall per bil

USA, Canada-utførelse CH 12200-32399600
USA, Canada-utførelse CH 32400-74449.300

122

946600

Nipple

946600

Antall per bil: 1

123

180759

Plug E

180759

Antall per bil: 1

124

418646

Plug C

418646

Antall per bil: 1

14. Ers av 1 st 1213748-5, 1 st 952069-3, 1 st 943843-3, 1 st 687245-1, 1 st 687826-8, 1 st 944219-5, 1 st 945349-9, 1 st 1211623-2.
15. Ers av 1 st 1213748-5, 1 st 952069-3, 1 st 687826-8, 1 st 944219-5, 1 st 945349-9, 1 st 1211623-2.
16. Ers av 1 st 1213748-5, 1 st 945349-9, 1 st 1211623-2.
2. USA, CAN Ch 12200-74449.

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 2c · Katalogside 4, 6, 8

Fotnoter

14): Erstattes av 1213748, 952069, 943843, 687245, 687826, 944219, 945349, 1211623
15): Erstattes av 1213748, 952069, 687826, 944219, 945349, 1211623
16): Erstattes av 1213748, 945349, 1211623
2): USA-utførelse, Canada-utførelse: Chassis nr 12200–74449

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

USA: USA-utførelse
CAN: Canada-utførelse
L: liter

Slik leser du numrene

675228 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Bensintank, avdunstningskontroll, bränslerör förgasarmotor Volvo 164 (B30)

Motor · Volvo 164 · Bensintank, avdunstningskontroll, bränslerör förgasarmotor · 2c · side 4, 6, 8

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

164

Modeller

164

Gruppe · side

Gruppe 2c · Katalogside 4, 6, 8

Fotnoter

14): Erstattes av 1213748, 952069, 943843, 687245, 687826, 944219, 945349, 1211623
15): Erstattes av 1213748, 952069, 687826, 944219, 945349, 1211623
16): Erstattes av 1213748, 945349, 1211623
2): USA-utførelse, Canada-utførelse: Chassis nr 12200–74449

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

USA: USA-utførelse
CAN: Canada-utførelse
L: liter

Slik leser du numrene

675228 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
