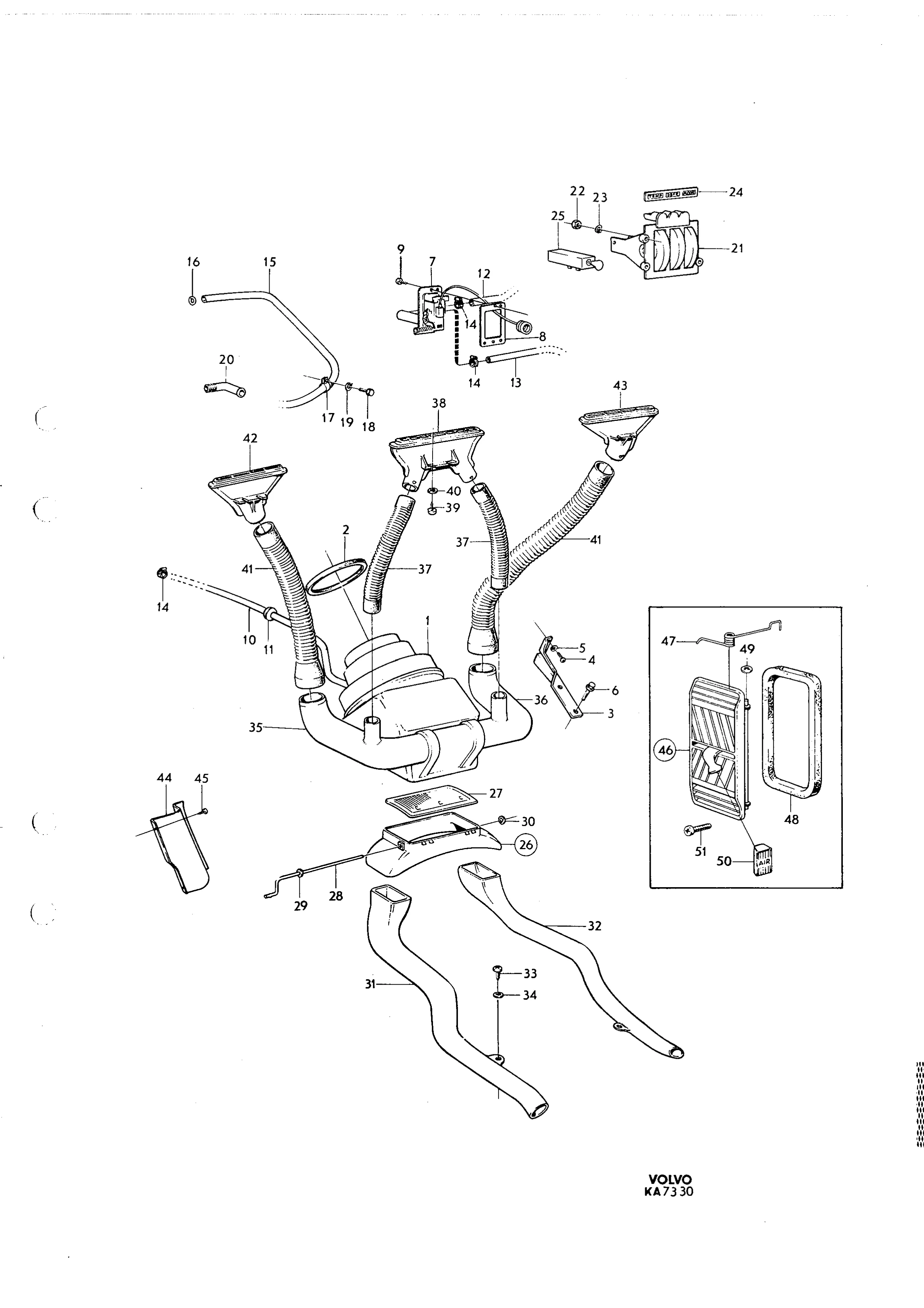

Värmeanläggning, CH-2844 Volvo 164 (B30)
Øvrig utstyr · Heating unit, CH-2844. · side 164
Se deler i butikken: Varme friskluftsanlaggning volvo 164 tidig
54 deler · – i sortiment
1 Heater unit— selges ikke separat
1 Comps. page 12, 4-E09
2
680841
Gasket A
680841
Antall per bil: 1
3
676033
Bracket
676033
Antall per bil: 1
4
950049
Screw A
950049
Antall per bil: 4
5
192287
Washer A
192287
Antall per bil: 4
6
942624
Flange screw
942624
Antall per bil: 2
7
679480
Control valve
679480
Antall per bil: 1
8
659357
Packing B
659357
Antall per bil: 1
9
955138
Screw B
955138
Antall per bil: 2
10
680872
Hose A
680872
Antall per bil: 1
11
667075
Foring
667075
Antall per bil: 2
12
679476
Hose B
679476
Antall per bil: 1
13
679477
Hose C
679477
Antall per bil: 1
14
943473
Hose clip
943473
Antall per bil: 6
15
430153
Return pipe
430153
Antall per bil: 1
16
418411
Seal ring
418411inngår i reparasjonssett
Antall per bil: 1
17
192334
Clamp
192334
Antall per bil: 1
18
940113
Screw C
940113
Antall per bil: 1
19
955921
Fjær washer
955921
Antall per bil: 1
20
418421
Elbow nipple
418421
Antall per bil: 1
21
676667
Heater control
676667
Antall per bil: 1
21 Comps. page 24, 4-E21
22
940092
Nut
940092
Antall per bil: 3
23
941905
Resilient washer
941905
Antall per bil: 3
24
677491
Control plate
677491
Antall per bil: 1
25 Switch
Merknad: Se gruppe 3 (Kombinerat instrument CH 74450-132566) · Vindrutespolare CH-102949 · Kopplings- och kontrollorgan CH-74449 · Signalutrustning · Belysningsutrustning, främre · Torkare vindruta SWF CH-32399 · Torkare vindruta Elektrolux CH 32400-74449 · Vindrutespolare CH 102950- · Växelströmsgenerator · Tändfördelare 461567 · Startmotor 241615,463856 · Vindrutetorkarmotor SWF · Torkare vindruta, CH 74450- Australien, Malaysia, Sydafrika · Strömförsörjnings-och startsystem · Strålkastartorkare, spolardetaljer CH 102950- · Kopplings- och kontrollorgan · Instrumentering, instrumentutrustning · Kombinerat instrument CH 132567– · Elledningar kontaktdon · Ledningar, metervara ledningsskor · Belysningsutrustning inre och bakre CH 74450- · Växelströmsgenerator med upphängning, laddningsregulator · Torkare vindruta, CH74450- EXCL Australien, Malaysia, Sydafrika · GT - instrument · Vindrutetorkarmotor · Växelströmsgenerator · Belysningsutrustning inre och bakre · Elektrisk-och instrumentutrustning · Kombinerat instrument 1210157, 1210158, 1210161, 1210162
26
677209
Shutter housing
677209
Antall per bil: 1
27
675988
Air shutter
675988
Inngår i: Spjällhus
Antall per bil: 1
28
675642
Spindle
675642
Inngår i: Spjällhus
Antall per bil: 1
29
955891
Washer B
955891
Inngår i: Spjällhus
Antall per bil: 1
30
942408
Catch washer
942408
Inngår i: Spjällhus
Antall per bil: 1
31
681512
Air duct, L
681512
Antall per bil: 1
32
681513
Air duct, R
681513
Antall per bil: 1
33
955140
Screw D
955140
Antall per bil: 3
34
960138
Washer C
960138
Antall per bil: 3
35
676357
Connecting pipe, L
676357
Antall per bil: 1
36
680473
Connecting pipe, R
680473
Antall per bil: 1
37
679410
Hose D
679410
Antall per bil: 2
38
681211
Defroster jet
681211
Antall per bil: 1
39
955139
Screw E
955139
Antall per bil: 2
40
941905
Washer D
941905
Antall per bil: 2
41
680362
Hose E
680362
Antall per bil: 2
42
681209
Defroster jet, L
681209
Antall per bil: 1
43
681210
Defroster jet, R
681210
Antall per bil: 1
44
679131
Guard plate
679131
Antall per bil: 1
45
955127
Screw F
955127
Antall per bil: 5
46
681289
Lid
681289
Antall per bil: 2
47
688520
Fjær, L
688520
Inngår i: Lucka
Antall per bil: 1
47-2
688521
Fjær, R
688521
Inngår i: Lucka
Antall per bil: 1
48
685843
Seal strip
685843
Inngår i: Lucka
Antall per bil: 1
49 Washer
50
681661
Button
681661
Antall per bil: 2
51
955138
Screw B
955138
Antall per bil: 8
Fra Volvos originalkatalog
- Katalog
- 164
- Gruppe · side
- Gruppe 9 · Katalogside 164
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- S
- inngår i reparasjonssett
Slik leser du numrene
- 680841 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
