27 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

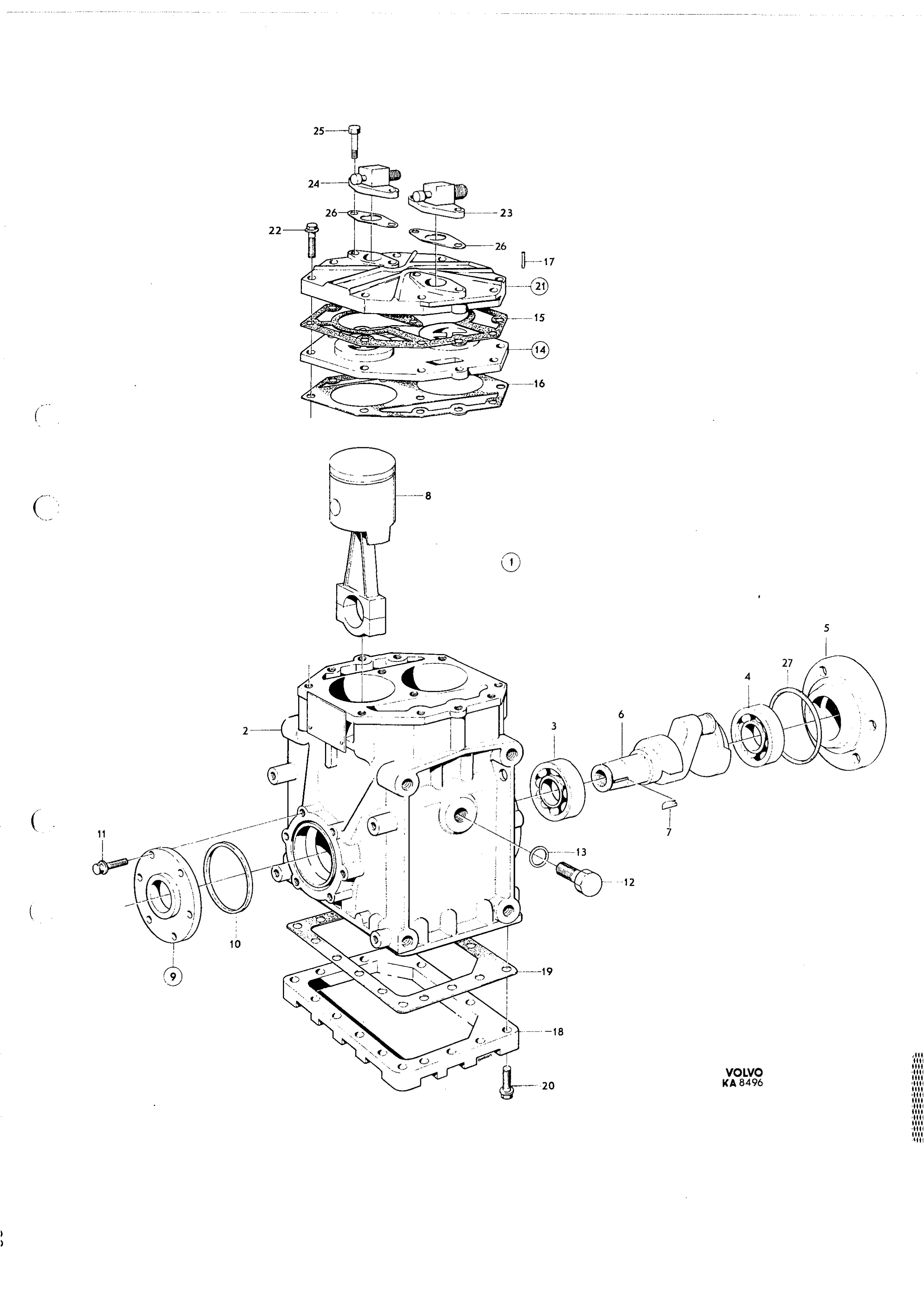

Kompressor 684321, 688925 Volvo 164 (B30)

Øvrig utstyr · Volvo 164 · Kompressor 684321, 688925. · 9 · side 36

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 140-serien 1972

36 deler · – i sortiment

684321

Compressor A

684321

Antall per enhet: Compressor 684321 1

1-2

688925

Compressor B

688925

Antall per enhet: Compressor 688925 1

2 Crankcase

1207318

Ball bearing, front A

1207318

Inngår i: Kompressor

Antall per enhet: Compressor 684321 1

3-2

688707

Ball bearing, front B

688707

Inngår i: Kompressor

Antall per enhet: Compressor 688925 1

688708

Ball bearing, rear

688708

Inngår i: Kompressor

Antall per enhet: 1

688709

Ball bearing housing

688709

Inngår i: Kompressor

Antall per enhet: 1

1207319

Crankshaft A

1207319

Inngår i: Kompressor

Antall per enhet: Compressor 684321 1

6-2

688710

Crankshaft B

688710

Inngår i: Kompressor

Antall per enhet: Compressor 688925 1

688711

Key

688711

Inngår i: Kompressor

Antall per enhet: 1

1207320

Piston and connection rod assy

1207320

Inngår i: Kompressor

Antall per enhet: Compressor 684321 2

8-2

688712

Piston and connection

688712

Inngår i: Kompressor

Antall per enhet: Compressor 688925 2

8 Rod assy

1207321

Seal assy A

1207321

Inngår i: Kompressor

Antall per enhet: Compressor 684321 1

9-2

688713

Seal assy B

688713

Inngår i: Kompressor

Antall per enhet: Compressor 688925 1

688714

Quard ring A

688714

Inngår i: Lock med tätning

Antall per enhet: 1

688715

Screw A

688715

Inngår i: Kompressor

Antall per enhet: 6

688716

Oil fill plug

688716

Inngår i: Kompressor

Antall per enhet: Compressor 684321 2 · Compressor 688925 1

688717

O-ring

688717inngår i reparasjonssett

Inngår i: Kompressor

Antall per enhet: Compressor 684321 2 · Compressor 688925 1

688718

Valve plate assy

688718

Inngår i: Kompressor

Antall per enhet: 1

688719

Gasket B

688719inngår i reparasjonssett

Inngår i: Ventilplatta

Antall per enhet: 1

688720

Gasket C

688720inngår i reparasjonssett

Inngår i: Ventilplatta

Antall per enhet: 1

688721

Dowel pin

688721

Inngår i: Kompressor

Antall per enhet: 2

688722

Base, plate

688722

Inngår i: Kompressor

Antall per enhet: 1

688723

Gasket D

688723inngår i reparasjonssett

Inngår i: Kompressor

Antall per enhet: 1

688715

Screw A

688715

Inngår i: Kompressor

Antall per enhet: 14

688724

Cylinder head assy

688724

Inngår i: Kompressor

Antall per enhet: 1

21-2

688719

Gasket B

688719inngår i reparasjonssett

Inngår i: Cylinderlock

Antall per enhet: 1

21-3

688720

Gasket C

688720inngår i reparasjonssett

Inngår i: Cylinderlock

Antall per enhet: 1

688725

Screw B

688725

Inngår i: Kompressor

Antall per enhet: 8

687455

Fitting A

687455

Inngår i: Kompressor

Antall per enhet: 1

687456

Fitting B

687456

Inngår i: Kompressor

Antall per enhet: 1

688726

Screw C

688726

Inngår i: Kompressor

Antall per enhet: 4

26 Gasket— inngår i reparasjonssett

27 O-ring— inngår i reparasjonssett

27-2

273229

Gasket kit

273229

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 9 · Katalogside 36

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

S: inngår i reparasjonssett

Slik leser du numrene

684321 — Volvos originale artikkelnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
