87 posisjoner · – i sortiment

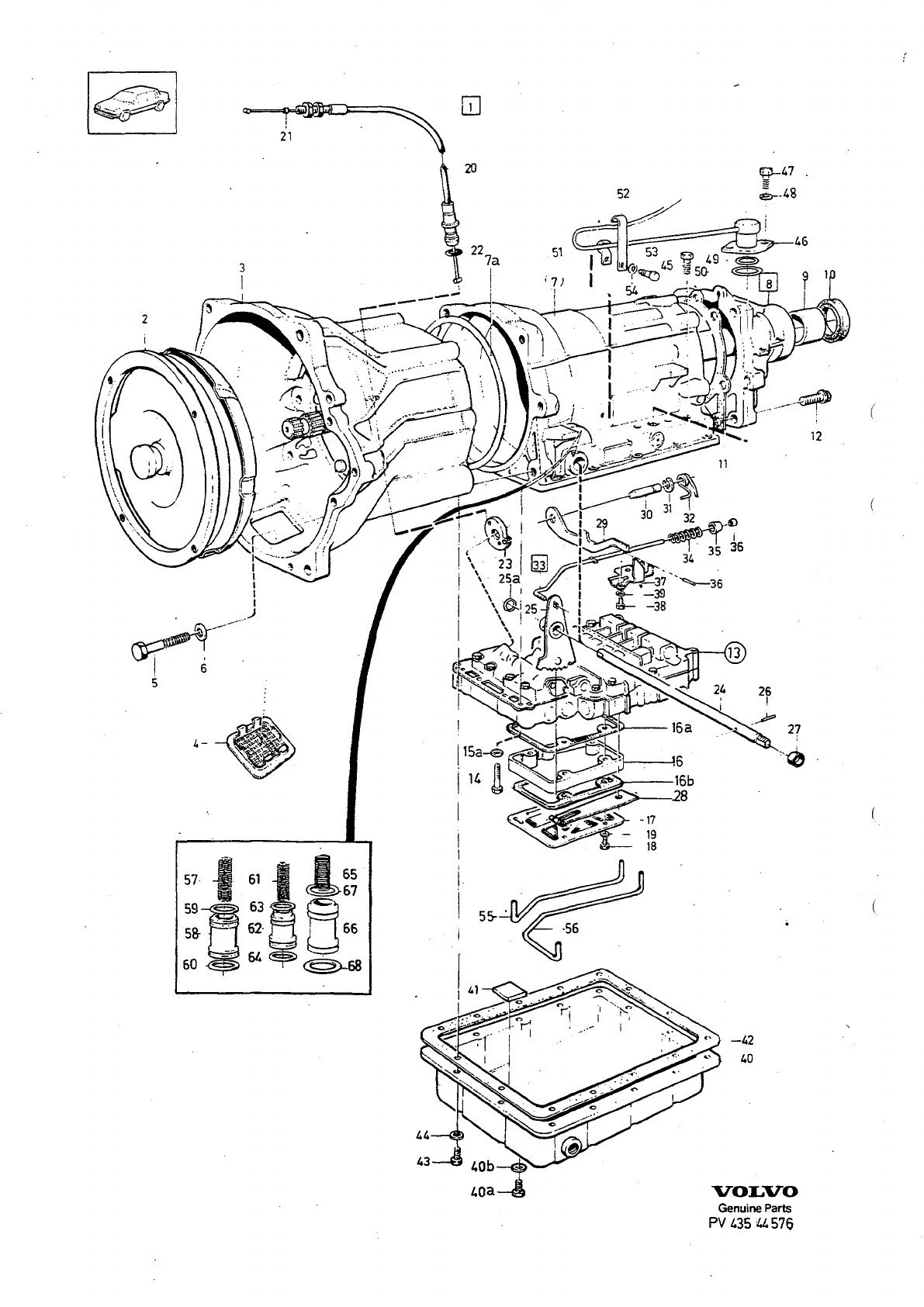

AUTOMATVÄXELLÅDA

Klikk på et tall for å se artiklene

Automatic gearbox

KA 44576 · 47110

Girkasse · A 1208602, B 1208660, C 1208603, D 1208683 · AUTOMATIC GEARBOX · side 561, 563

196 deler · – i sortiment

1

1208602

Automatic gearbox A

1208602

Antall per bil: 1

2

1239686

Torque converter A

1239686

Inngår i: Automatväxellåda

Antall per bil: 1

3

3502072

Converter housing A

3502072

Inngår i: Automatväxellåda

Antall per bil: 1

4

1233328

Safety net

1233328

Inngår i: Automatväxellåda

Antall per bil: 2

4-2

1233328

Safety net

1233328

Inngår i: Automatväxellåda

Antall per bil: 2

5

1239691

Screw A

1239691

Inngår i: Automatväxellåda

Antall per bil: 4

6

941908

Fjær washer A

941908

Inngår i: Automatväxellåda

Antall per bil: 4

7 Gearbox housing— lagerføres ikke som reservedel

7 Automatic gearbox, pump housing - front planet gear - clutch housing

Merknad: Se gruppe 43, side 575

7 Automatic gearbox, planetary drive and housing centre wall-output shaft

Merknad: Se gruppe 43, side 551

7 Gearbox housing— lagerføres ikke som reservedel

7 Front planet gear pump housing - clutch housing

Merknad: Se gruppe 43, side 575

7 Centre wall - planet gear - output shaft

Merknad: Se gruppe 43, side 551

7a

6814812

Sealing ring A

6814812

Inngår i: Tätningsring

Antall per bil: 1

7a-2

6814812

Sealing ring A

6814812

Inngår i: Tätningsring

Antall per bil: 1

7a-3

1340097

Housing, rear A

1340097

Inngår i: Tätningsring

Antall per bil: 1

8

3549995

Housing, rear B

3549995

Inngår i: Automatväxellåda

Antall per bil: 1

8-2

6814812

Sealing ring A

6814812

Inngår i: Hus, bakre

Antall per bil: 1

8a

3549992

Spacer ring

3549992

Inngår i: Automatväxellåda

Antall per bil: 1

8b

3549993

Lock ring

3549993

Inngår i: Automatväxellåda

Antall per bil: 1

8c Plug— lagerføres ikke som reservedel

8d

3549997

Sealing sleeve

3549997

Inngår i: Plugg

Antall per bil: 1

8e

3549996

Pipe

3549996

Inngår i: Automatväxellåda

Antall per bil: 1

9

3549225

Bearing

3549225

Inngår i: Automatväxellåda

Antall per bil: 1

9-2

1340097

Housing, rear A

1340097

Inngår i: Lager

Antall per bil: 1

10

3549226

Sealing ring B

3549226inngår i sett

Inngår i: Automatväxellåda

Antall per bil: 1

10-2

235878

Foring

235878

Inngår i: Tätningsring

Antall per bil: 1

10a

1239582

O-ring A

1239582

Inngår i: Automatväxellåda

Antall per bil: 1

10b

3549994

Companion flange

3549994

Inngår i: Automatväxellåda

Antall per bil: 1

10c

3520709

Flange nut

3520709

Inngår i: Automatväxellåda

Antall per bil: 1

11

3520331

Gasket A

3520331inngår i sett

Inngår i: Automatväxellåda

Antall per bil: 1

11-2

235728

Sealing ring C

235728inngår i sett

Inngår i: Packning

Antall per bil: 1

12

1239883

Screw C

1239883

Inngår i: Automatväxellåda

Antall per bil: 3

13

1340105

Control system A

1340105

Inngår i: Automatväxellåda

Antall per bil: 1

14

955272

Screw E

955272

Inngår i: Automatväxellåda

Antall per bil: 2

15

941906

Fjær washer C

941906

Inngår i: Automatväxellåda

Antall per bil: 17

15a

941906

Fjær washer C

941906

Inngår i: Automatväxellåda

Antall per bil: 17

16

1340106

Intermediate section A

1340106

Inngår i: Automatväxellåda

Antall per bil: 1

16-2

1340136

Intermediate section B

1340136

Inngår i: Automatväxellåda

Antall per bil: 1

16a

3520329

Gasket B

3520329inngår i sett

Inngår i: Automatväxellåda

Antall per bil: 1

16a-2

3520329

Gasket B

3520329

Inngår i: Automatväxellåda

Antall per bil: 1

16b

3520329

Gasket B

3520329inngår i sett

Inngår i: Automatväxellåda

Antall per bil: 1

16b-2

3520329

Gasket B

3520329

Inngår i: Automatväxellåda

Antall per bil: 1

17

1239829

Oil strainer

1239829

Inngår i: Automatväxellåda

Antall per bil: 1

17-2

1239829

Oil strainer

1239829

Inngår i: Automatväxellåda

Antall per bil: 1

18

955249

Screw L

955249

Inngår i: Automatväxellåda

Antall per bil: 5

18-2

955249

Screw L

955249

Inngår i: Automatväxellåda

Antall per bil: 5

19

940090

Washer

940090

Inngår i: Automatväxellåda

Antall per bil: 5

19-2

941905

Fjær washer D

941905

Inngår i: Automatväxellåda

Antall per bil: 5

19-3

941905

Fjær washer D

941905

Inngår i: Automatväxellåda

Antall per bil: 5

20

1239932

Control cable A

1239932

Inngår i: Automatväxellåda

Antall per bil: 1

21

1220513

Cable stop

1220513

Inngår i: Reglagewire

Antall per bil: A 1 · B 1 · C - · D - · E -

21-2

1233141

O-ring B

1233141inngår i sett

Inngår i: Automatväxellåda

Antall per bil: 1

22

1233141

O-ring B

1233141

Inngår i: Automatväxellåda

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

22 Cam

Merknad: Se gruppe 43, side 589 (KONTROLLSYSTEM)

1340033
• Kam
1340033 · KONTROLLSYSTEM · Posisjonsnummer 95
1340031
• Kam
1340031 · KONTROLLSYSTEM · Posisjonsnummer 95
3520533
Kam
3520533 · KONTROLLSYSTEM · Posisjonsnummer 95

23 Cam

Merknad: Se gruppe 43, side 595

23 Cam

Merknad: Se gruppe 43, side 589 (KONTROLLSYSTEM)

23-3

1239744

Shaft

1239744

Inngår i: -Kam

Antall per bil: 1

24

1239744

Shaft

1239744

Inngår i: -Kam

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

24-2

1239936

Gear selector cam

1239936

Inngår i: -Kam

Antall per bil: 1

25

1239936

Gear selector cam

1239936

Inngår i: -Kam

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

25-2

1233064

Sealing ring D

1233064inngår i sett

Inngår i: -Kam

Antall per bil: 2

25a

3549669

Tätningsring

3549669

Inngår i: -Kam

Antall per bil: 2

25a-2

1233064

Sealing ring D

1233064

Inngår i: -Kam

Antall per bil: 2

26

1239832

Lock pin

1239832

Inngår i: -Kam

Antall per bil: 1

27

1239658

Sleeve

1239658

Inngår i: -Kam

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

28 Locking fjær

Merknad: Se gruppe 43, side 595

28 -Locking fjær

Merknad: Se gruppe 43, side 589 (KONTROLLSYSTEM)

1239574
• Spärrfjäder
1239574 · KONTROLLSYSTEM · Posisjonsnummer 17

28 Locking fjær SEE 43-589

29

1239880

Parking pawl

1239880

Inngår i: -Kam

Antall per bil: B 1 · D 1 · E -

30

1233116

Bearing bolt

1233116

Inngår i: -Kam

Antall per bil: A 1 · B 1 · D - · E -

31

1233117

Retaining ring

1233117

Inngår i: -Kam

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

32

1239750

Torsion fjær

1239750

Inngår i: -Kam

Antall per bil: A 1 · D 1 · E -

33

1239662

Push rod

1239662

Inngår i: -Kam

Antall per bil: 1

33 Push rod— lagerføres ikke som reservedel

33 Push rod— lagerføres ikke som reservedel

34

1233121

Fjær

1233121

Inngår i: Tryckstång

Antall per bil: A 1 · D - · E -

35 Thrust sleeve— lagerføres ikke som reservedel

35 Thrust sleeve— lagerføres ikke som reservedel

36 Stop ring— lagerføres ikke som reservedel

36 Stop ring— lagerføres ikke som reservedel

37

1239885

Lock plate

1239885

Inngår i: -. Anslagsring

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

38

955271

Screw M

955271

Inngår i: Skruv

Antall per bil: A 2 · B 2 · C 2 · D 2 · E -

38-2

955271

Screw M

955271

Inngår i: Skruv

Antall per bil: 2

39

941906

Resilient washer A

941906

Inngår i: Fjädrande bricka

Antall per bil: A 2 · B 2 · C 2 · D 2 · E -

39-2

941906

Fjær washer C

941906

Inngår i: Fjädrande bricka

Antall per bil: 2

40

1233415

Sump

1233415

Inngår i: Fjädrande bricka

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

40a

1233066

Plug

1233066

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

40a-2

1239961

Plug

1239961

Inngår i: Propp

Antall per bil: 1

40b

1239960

Sealing ring E

1239960

Inngår i: Propp

Antall per bil: 1

41

1233068

O-ring C

1233068

Inngår i: Propp

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

41-2

235739

Magnet

235739

Inngår i: Propp

Antall per bil: 1

42

235739

Magnet

235739

Inngår i: Propp

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

42-2

1239683

Gasket C

1239683inngår i sett

Inngår i: Propp

Antall per bil: 1

43

1239683

Gasket C

1239683

Inngår i: Propp

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

43-2

955271

Screw M

955271

Inngår i: Propp

Antall per bil: 14

44

955271

Screw M

955271

Antall per bil: A 14 · B 14 · C 14 · D 14 · E -

44-2

941906

Fjær washer C

941906

Inngår i: Skruv

Antall per bil: 14

44a

941906

Resilient washer A

941906

Antall per bil: A 14 · B 14 · C 14 · D 14 · E -

45 Plug— lagerføres ikke som reservedel

46

1239928

Solenoid

1239928

Inngår i: Fjädrande bricka

Antall per bil: 1

46a

1228608

Rubber ring

1228608

Antall per bil: A 1 · D 1 · E -

47

949734

Screw N

949734

Inngår i: Skruv

Antall per bil: A 2 · B 11221. 2 · C 122- 2 · D 2

47-2

949734

Screw N

949734

Inngår i: Skruv

Antall per bil: 2

48

941907

Resilient washer B

941907

Inngår i: Fjädrande bricka

Antall per bil: A 2 · D 2 · E -

48-2

941907

Fjær washer E

941907

Inngår i: Fjädrande bricka

Antall per bil: 2

49

1239834

O-ring D

1239834inngår i sett

Inngår i: Fjädrande bricka

Antall per bil: 1

50

1239835

O-ring E

1239835inngår i sett

Inngår i: Fjädrande bricka

Antall per bil: A 1 · C 1 · D 1 · E -

51

1239699

Clamp A

1239699

Inngår i: Fjädrande bricka

Antall per bil: A 1 · C 1 · D 1 · E -

52

1239698

Clamp B

1239698

Inngår i: Fjädrande bricka

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

53

955268

Screw O

955268

Inngår i: Skruv

Antall per bil: A 1 · D - · E -

53-2

955268

Screw O

955268

Inngår i: Skruv

Antall per bil: 1

54

941906

Resilient washer A

941906

Inngår i: Fjädrande bricka

Antall per bil: A 1 · D - · E -

54-2

941906

Fjær washer C

941906

Inngår i: Fjädrande bricka

Antall per bil: 1

55

1340038

Pipe C1

1340038

Inngår i: Fjädrande bricka

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

56

1239821

Tube B0

1239821

Inngår i: Fjädrande bricka

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

57

1239948

Fjær 2nd, B2 A

1239948

Antall per bil: A 1 · D - · E -

57a

3502156

Fjær 2 nd, B2 E

3502156

Inngår i: Fjäder 2:an, B2

Antall per bil: 1

58

1239576

Kolv 2:an, B2

1239576

Inngår i: Fjäder 2:an, B2

Antall per bil: A 1 · C - · D - · E -

58-2

1239823

Piston 2 nd, B2 A

1239823

Inngår i: Fjäder 2:an, B2

Antall per bil: A - · B 1 · C 1 · D 1 · E -

58-3

1340127

Piston 2 nd, B2 B

1340127

Inngår i: Fjäder 2:an, B2

Antall per bil: 1

59

1239577

O-ring F

1239577inngår i sett

Inngår i: Fjäder 2:an, B2

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

60

1239578

O-ring G

1239578inngår i sett

Inngår i: Fjäder 2:an, B2

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

61

1239746

Fjäder 3:an, C2

1239746

Inngår i: Fjäder 2:an, B2

Antall per bil: A 1 · B -

61a

1340128

Fjær 3 rd, C2 E

1340128

Inngår i: Fjäder 3:an, C2

Antall per bil: A - · B - · C 1 · D 1

62

1239825

Piston 3 rd, C2 A

1239825

Inngår i: Fjäder 3:an, C2

Antall per bil: A 1 · D - · E -

62-2

1340064

Piston 3 rd, C2 B

1340064

Inngår i: Fjäder 3:an, C2

Antall per bil: 1

63

1239581

O-ring H

1239581inngår i sett

Inngår i: Fjäder 3:an, C2

Antall per bil: 1

64

1239582

O-ring A

1239582inngår i sett

Inngår i: Fjäder 3:an, C2

Antall per bil: A 1 · B 1 · D 1 · E -

65

1340060

Fjær 1 st, C1

1340060inngår i sett

Inngår i: Fjäder 3:an, C2

Antall per bil: A 1 · B - · C 1 · D 1 · E -

65-2

1239583

Fjäder 1:an, C1

1239583

Inngår i: Fjäder 3:an, C2

Antall per bil: A - · B 1 · D - · E -

66

1239584

Piston 1 st, C1

1239584

Inngår i: Fjäder 3:an, C2

Antall per bil: 1

67

1239585

O-ring I

1239585inngår i sett

Inngår i: Fjäder 3:an, C2

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

68

1239582

O-ring A

1239582inngår i sett

Antall per bil: A 1 · B 1 · C 1 · D 1 · E -

68 Sealing kit

Merknad: Se gruppe 43, side 551

68 Gasket kit

Merknad: Se gruppe 43, side 551

68-4

271695

Repair kit

271695

Antall per bil: 1

68 Oil strainer

Fra Volvos originalkatalog

Katalog: 240 1988
Modeller: A 1208602, B 1208660, C 1208603, D 1208683
Gruppe · side: Gruppe 43 · Katalogside 561, 563

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
SP: erstattet artikkel
NS: lagerføres ikke som reservedel
IK: inngår i sett

Slik leser du numrene

1208602 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
