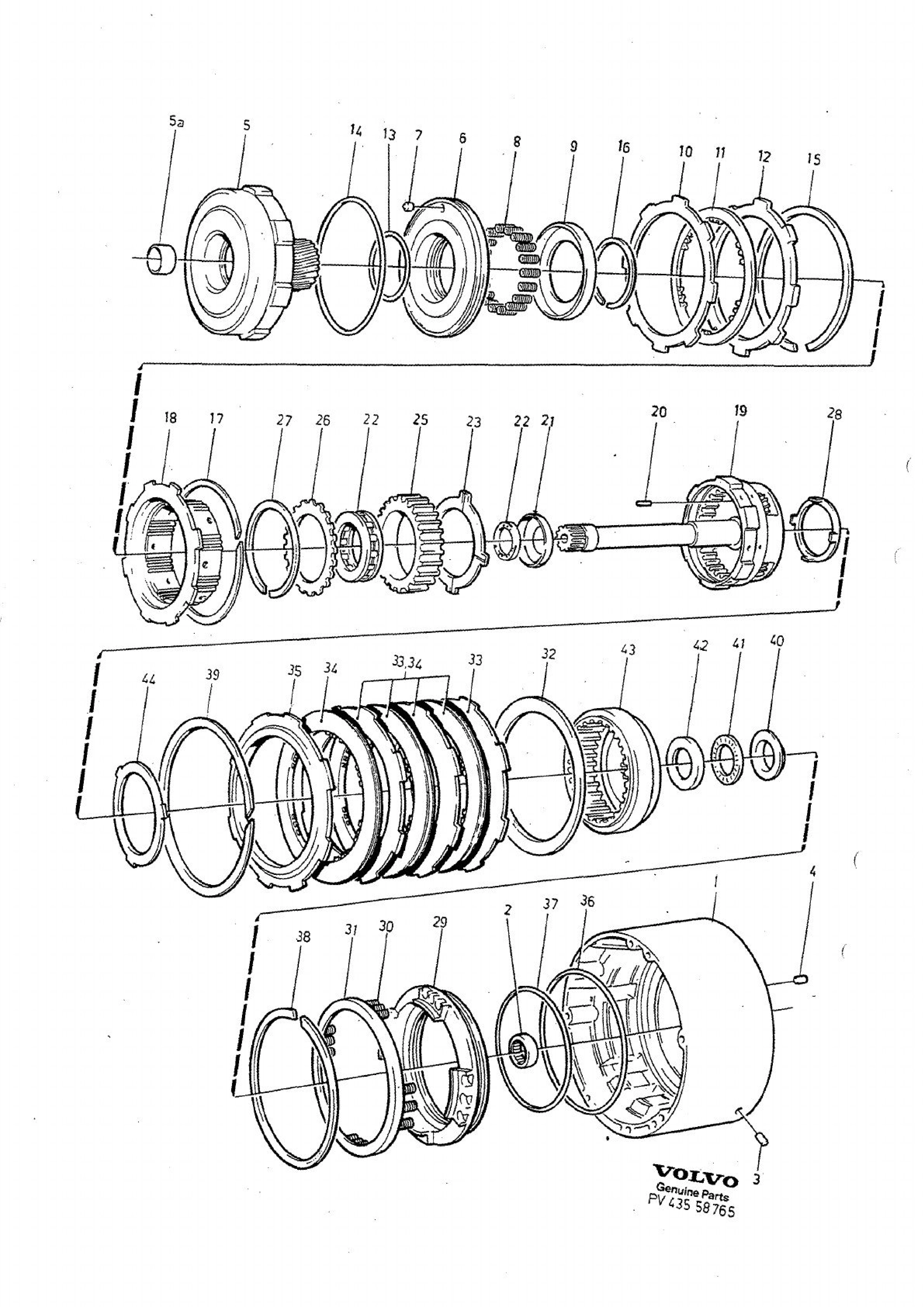

Control system
Girkasse · AW70 · CONTROL SYSTEM · side 575, 577
Samme KA-nummer finnes også i: 740 / 760 1985–87
112 deler · – i sortiment
1
1340098
Control system A
1340098
Antall per bil: 1
1-2
1340099
Control system B
1340099
Antall per bil: 1
2 Valve housing— lagerføres ikke som reservedel
3 Gasket— inngår i sett + NS
4 Distribution plate— lagerføres ikke som reservedel
5 Gasket— inngår i sett + NS
6 Valve housing— lagerføres ikke som reservedel
7 Valve housing upper, front— lagerføres ikke som reservedel
8 Cover— lagerføres ikke som reservedel
9 Gasket— inngår i sett + NS
10 Distribution plate— lagerføres ikke som reservedel
11 Gasket— inngår i sett + NS
12
1239819
Screw A
1239819
Inngår i: Kontrollsystem
Antall per bil: 1
12-2
1239586
Screw B
1239586
Inngår i: Kontrollsystem
Antall per bil: 6
13
941905
Fjær washer
941905
Inngår i: Kontrollsystem
Antall per bil: 8
14
400605
Ball A
400605
Inngår i: Kontrollsystem
Antall per bil: 1
15
1239557
Fjær A
1239557inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
16 Retainer— lagerføres ikke som reservedel
17
1239574
Locking fjær
1239574
Inngår i: Kontrollsystem
Antall per bil: 1
18
1239595
Plate
1239595
Inngår i: Kontrollsystem
Antall per bil: 1
19
955251
Screw C
955251
Inngår i: Kontrollsystem
Antall per bil: 1
20
941905
Fjær washer
941905
Inngår i: Kontrollsystem
Antall per bil: 1
21 Cover plate— lagerføres ikke som reservedel
22
1233282
Gasket
1233282
Inngår i: Kontrollsystem
Antall per bil: 1
23
955244
Screw D
955244
Inngår i: Kontrollsystem
Antall per bil: 1
23-2
1239819
Screw A
1239819
Inngår i: Kontrollsystem
Antall per bil: 1
24
941905
Fjær washer
941905
Inngår i: Kontrollsystem
Antall per bil: 2
25 Gear selector valve— lagerføres ikke som reservedel
26 Overflow valve— lagerføres ikke som reservedel
27 Fjær— inngår i sett + NS
Merknad: Lengde: 33.3 mm
28 Primary regulator valve— lagerføres ikke som reservedel
29
1239792
Fjær B
1239792inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
29-2
1239558
Fjær C
1239558inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
29-3
3549465
Fjær D
3549465inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
30 Piston— lagerføres ikke som reservedel
30a
1239559
Fjær E
1239559inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
31 Sleeve— lagerføres ikke som reservedel
31 Sleeve— lagerføres ikke som reservedel
32 Retainer— lagerføres ikke som reservedel
33
1377747
Ball rubber A
1377747inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
34
1239594
Fjær F
1239594inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
35
1377746
Ball rubber B
1377746inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 9
35a
1340083
Fjær G
1340083inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
35b
1340082
Ball B
1340082inngår i sett
Inngår i: Kontrollsystem
Antall per bil: 1
36
190611
Ball C
190611
Inngår i: Kontrollsystem
Antall per bil: 1
37 Reverse gear Control valve— lagerføres ikke som reservedel
38
1239938
Shift valve long 2-1
1239938
Inngår i: Kontrollsystem
Antall per bil: 1
38-2
1239939
Shift valve short 2-1
1239939
Inngår i: Kontrollsystem
Antall per bil: 1
39 Control valve 3-4— lagerføres ikke som reservedel
40 Shift valve 3rd— lagerføres ikke som reservedel
41 Pin— lagerføres ikke som reservedel
42 Cover plate— lagerføres ikke som reservedel
43
955244
Screw D
955244
Inngår i: Kontrollsystem
Antall per bil: 2
44
941905
Fjær washer
941905
Inngår i: Kontrollsystem
Antall per bil: 2
45 Shift valve 3-4— lagerføres ikke som reservedel
46 Fjær— inngår i sett + NS
Merknad: Lengde: 33.7 mm
47 NS-Plug— lagerføres ikke som reservedel
48 Nållager— lagerføres ikke som reservedel
48 Roller
50
1239560
Fjær H
1239560
Inngår i: Rulle
Antall per bil: A 1 · B 1 · C - · D - · E -
51 -Plug
52 Hållare
54 -Plug
54 -Retainer
56 NS Detent regulator
57
1239653
Fjær I
1239653
Inngår i: Rulle
Antall per bil: A 1 · B 1 · C - · D - · E -
58 -Retainer
59 -Plug
61 Retainer
62
1239566
Fjær J
1239566
Inngår i: Rulle
Antall per bil: A 1 · B 1 · C - · D - · E -
64 -Plug
65 -Retainer
67
1239649
Fjær K
1239649
Inngår i: Hållare
Antall per bil: A 1 · B 1 · C - · D - · E -
67 Styrventil bakre koppling, C2
69
1239559
Fjær E
1239559
Inngår i: Styrventil bakre koppling, C2
Antall per bil: A 1 · B 1 · C -
71
1233176
Fjær yellow
1233176
Inngår i: Styrventil bakre koppling, C2
Antall per bil: A 1 · B 1 · C - · D - · E -
71-2
1239564
Fjær L
1239564
Inngår i: Styrventil bakre koppling, C2
Antall per bil: A 1 · B 1 · C - · D - · E -
71 Täckplåt
72
955244
Screw D
955244
Antall per bil: A 2 · B 2 · C - · D -
72-2
941905
Washer A
941905
Antall per bil: A 2 · B 2 · C - · D -
77
1239563
Screw E
1239563
Inngår i: Bricka
Antall per bil: A 4 · B 4 · C +
77a
955250
Screw F
955250
Inngår i: Bricka
Antall per bil: A 1 · B 1 · C - · D - · E -
78
941905
Washer A
941905
Antall per bil: A 55 · B 55 · C - · D -
79 NS Valve
80 NS-Plug
81 NSRetainer
82 NS-Secondary regulator valve
83 KN-Fjær
Merknad: Lengde: 71.3 mm
84 NS Cover plate
85
955244
Screw D
955244
Antall per bil: A 2 · B 12- · C - · D -
86
941905
Washer A
941905
Antall per bil: A 2 · B 2 · C - · D - · E -
87 Trottelventil
88
1233198
Adjusting washer
1233198
Inngår i: Bricka
Antall per bil: A XX · B XX · C - · D -
89
1239568
Fjær M
1239568
Inngår i: Bricka
Antall per bil: A 1 · B 1 · C - · D -
90
1239569
Stop washer
1239569
Inngår i: Bricka
Antall per bil: A 1 1 · B 1 1 · C - · D - · E -
91 Trotteiventil
92 Rulle
93 NS-Pin
94
1239570
Fjær N
1239570
Inngår i: Bricka
Antall per bil: A 1 · B 1 · C - · D - · E -
95
1340033
Cam A
1340033
Inngår i: Bricka
Antall per bil: A 1 · B 1 · C - · D - · E -
95-2
1340031
Cam B
1340031
Inngår i: Bricka
Antall per bil: A 1 · B 1 · C - · D - · E -
96
1233204
Spacer sleeve
1233204
Inngår i: Bricka
Antall per bil: A 1 · B 1 · C - · D -
97
1233205
Fjær O
1233205
Antall per bil: A 1340098 1 · B 1 · C - · D - · E -
98
1239589
Screw G
1239589
Antall per bil: A 1340098 1 · B 1 · C - · D - · E -
99
941906
Resilient washer
941906
Antall per bil: A 1340098 1 · B 1 · C - · D - · E -
99a
1233203
Washer B
1233203
Antall per bil: A 1340098 1 · C - · D - · E -
99b
1340085
Ball valve
1340085
Antall per bil: A 1340098 1 · B 1 · C - · D -
99c
1239586
Screw B
1239586
Inngår i: Kulventil
Antall per bil: A 1340098 4 · B 4 · C - · E -
99c-2
955248
Screw H
955248
Antall per bil: A 1340098 2 · B 2 · C - · D -
99c-3
1239563
Screw E
1239563
Inngår i: Skruv
Antall per bil: A 1340098 1 · B 1 · C - · D -
99d
941905
Washer A
941905
Antall per bil: A 1340098 7 · B 7 · C - · D - · E -
991 Piston Repair kit
Merknad: Se gruppe 43, side 615 · Se gruppe 43, side 557
- 1) För växellåda: 1208484, SERIE NR: 90 BF -80160. 1208603, SERIE NR: 90 BF -80730.
- 2) För växellåda: 1208683, från Produktionsstart. 1208484, SERIE NR: 90 BF 80161-. 1208603, SERIE NR: 90 BF 80731-.
Fra Volvos originalkatalog
- Katalog
- 240 1988
- Modeller
- AW70
- Gruppe · side
- Gruppe 43 · Katalogside 575, 577
Fotnoter
- 1)
- För växellåda: 1208484, SERIE NR: 90 BF -80160. 1208603, SERIE NR: 90 BF -80730.
- 2)
- För växellåda: 1208683, från Produktionsstart. 1208484, SERIE NR: 90 BF 80161-. 1208603, SERIE NR: 90 BF 80731-.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
- O.DIA
- utvendig diameter
- NS
- lagerføres ikke som reservedel
- KN
- inngår i sett + NS
- IK
- inngår i sett
Slik leser du numrene
- 1340098 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
- NS — Føres ikke på lager
Numrene nedenfor viser til artikkelnumrene i katalogen.
