3 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

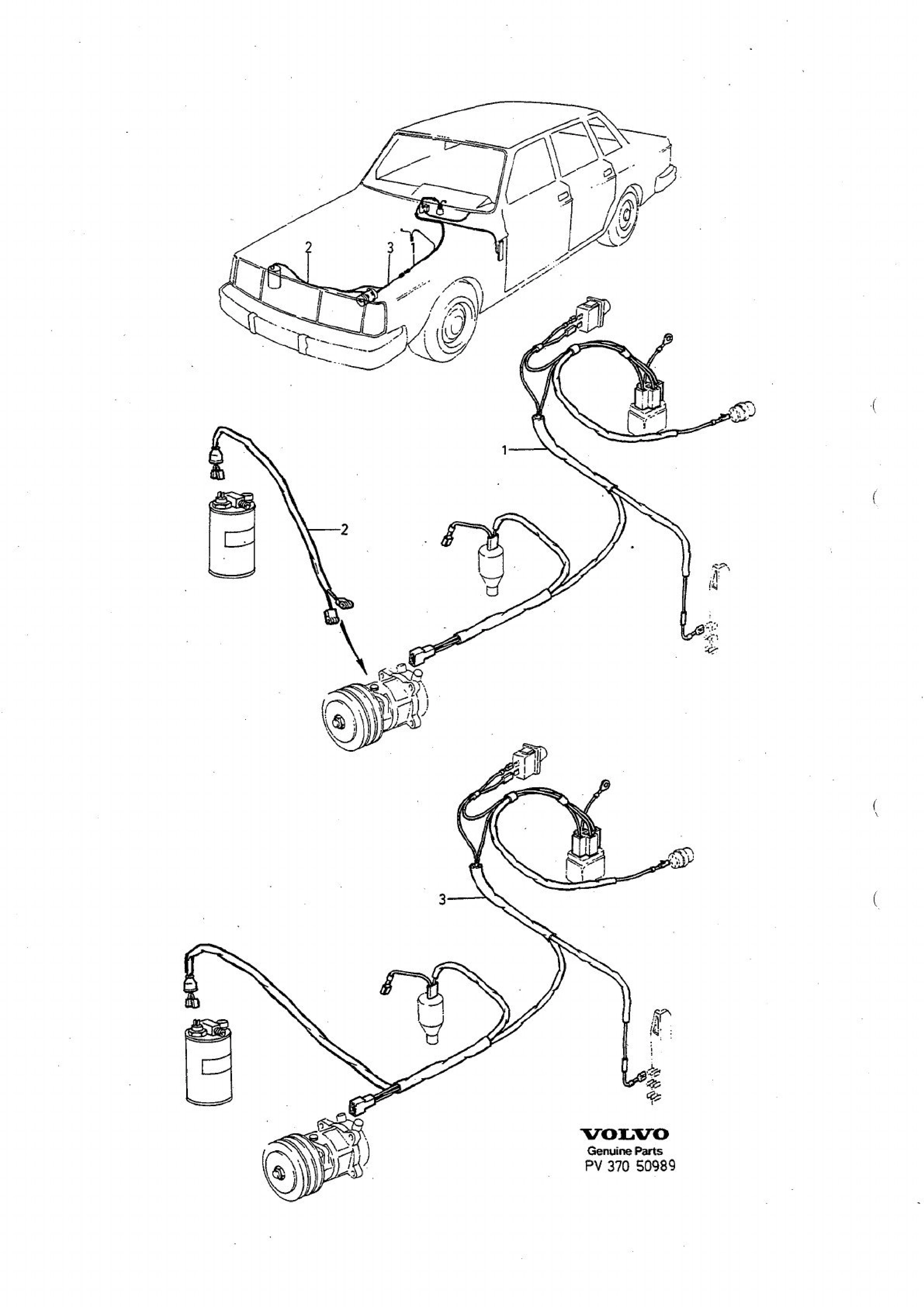

Cable harness air conditioning

Ledninger og sikringer · Volvo 240 1988 · CABLE HARNESS AIR CONDITIONING

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

14 deler · – i sortiment

Cable harness

erstattet artikkel

Antall per bil: 1

1-2

3515730

Cable harness A

3515730

Antall per bil: 1

1348781

Cable harness CUT-OUT

1348781

Antall per bil: 1

2-2

Cable harness CUT-OUT

erstattet artikkel

Antall per bil: 1

1398944

Cable harness B

1398944

Antall per bil: 1

1) 240 4DRS CH -334099, 240 5DRS CH -808999.
2) 240 4DRS CH 334100-. 240 5DRS CH 809000-.
3) För vagnar utrustade med huvudsäkringar, placerade vid batteriets plus (+) pol.

Fra Volvos originalkatalog

Katalog: 240 1988
Modeller: 240 series 1988-
Gruppe · side: Gruppe 37

Fotnoter

1): 240, 4-dørs personbil: Til og med chassis nr 334099; 240, 5-dørs personbil: Til og med chassis nr 808999
2): 240, 4-dørs personbil: Chassis nr 334100–240; 5-dørs personbil: Fra chassis nr 809000
3): För vagnar utrustade med huvudsäkringar, placerade vid batteriets plus (+) pol.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

4CYL: 4-sylindret bensinmotor
EXC: eksklusive
DSL: diesel
L.H.D: venstrestyrt
R.H.D: right hand drive :
SP: erstattet artikkel

Slik leser du numrene

3515730 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
