8 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

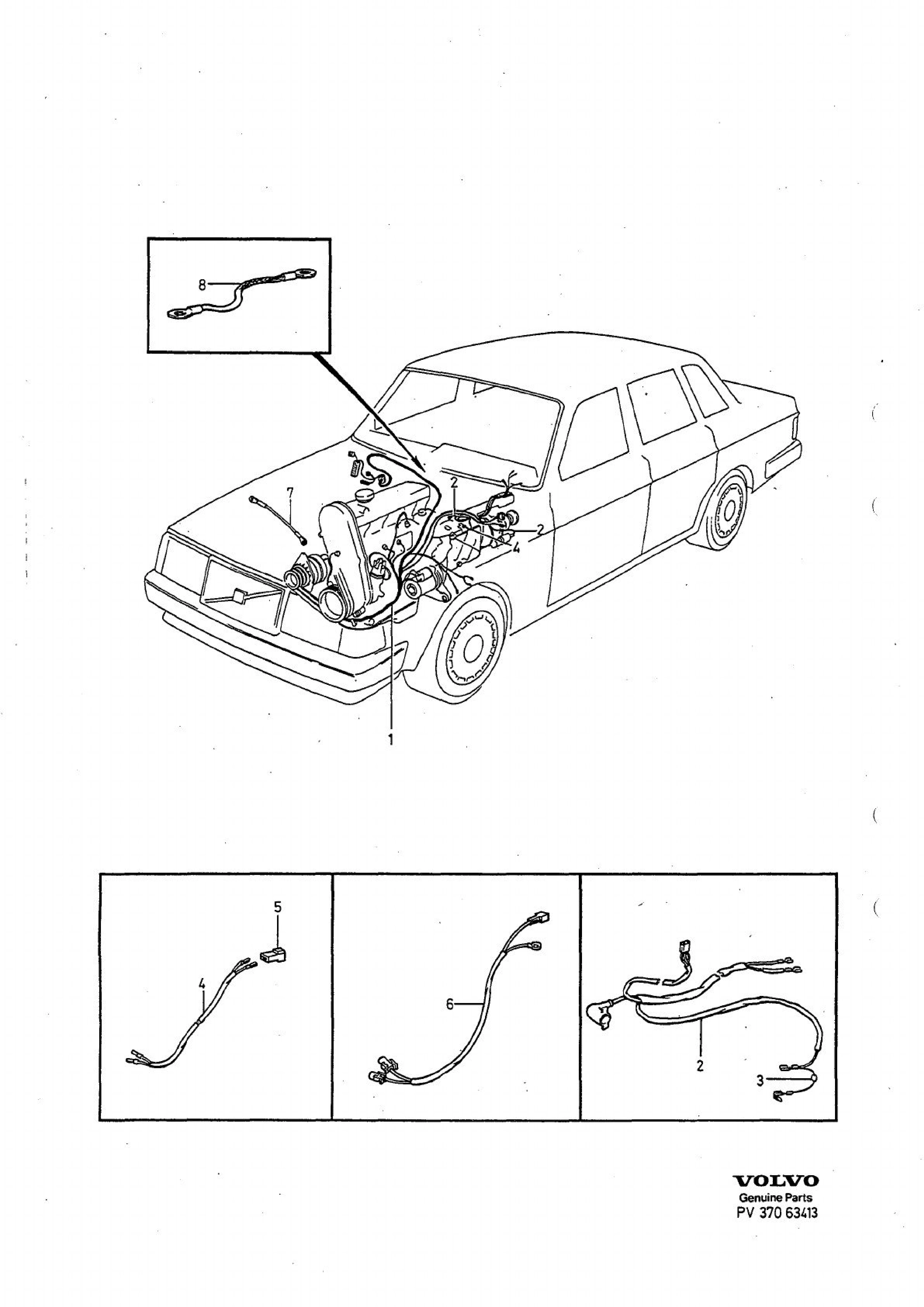

Cable harness, enginegearbox

Ledninger og sikringer · Volvo 240 1988 · CABLE HARNESS, ENGINE- GEARBOX · 37 · side 411

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

28 deler · – i sortiment

3515727

Cable harness Motor A

3515727

Antall per bil: 1

2 Cable harness Overdrive— lagerføres ikke som reservedel

Passer: Manuelt gir, M46

243994

Diode

243994

Antall per bil: 1

4 Cable harness Contact back-up lamp— lagerføres ikke som reservedel

Passer: Årsmodell –1989 · Manuelt gir

4-2

3515922

Cable harness Contact back-up lamp

3515922

Antall per bil: 1

1212856

Tab housing

1212856

Antall per bil: 1

3544693

Cable harness Fuel pump A

3544693

Antall per bil: 1

6-2

3544796

Cable harness Fuel pump B

3544796

Antall per bil: 1

1348043

Earth cable compressor-earth

1348043

Antall per bil: 1

948916

Earth cable Motor

948916

Antall per bil: 1

1) 240 4DRS CH -334099, 240 5DRS CH -808999.
2) 240 4DRS CH 334100-, 240 5DRS CH 809000-.
3) För vagnar utrustade med huvudsäkringar, placerade vid batteriets plus (+) pol.

Fra Volvos originalkatalog

Katalog: 240 1988
Modeller: 240 series 1988-
Gruppe · side: Gruppe 37 · Katalogside 411

Fotnoter

1): 240, 4-dørs personbil: Til og med chassis nr 334099; 240, 5-dørs personbil: Til og med chassis nr 808999
2): 240, 4-dørs personbil: Fra chassis nr 334100; 240, 5-dørs personbil: Fra chassis nr 809000
3): För vagnar utrustade med huvudsäkringar, placerade vid batteriets plus (+) pol.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

B200K: 2,0 l 4-cyl förgasare (240/740)
B230K: 2,3 l 4-cyl förgasare (240/740)
B200E: 2,0 l 4-cyl insprutning (240/740)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230F: 2,3 l 4-cyl insprutning, katalysator (240/740/940)
B200F: 2,0 l 4-cyl insprutning, katalysator (240/740/940)
MAN.TRANS: manuelt gir
F.I: innsprøytingsmotor (bensin)
A.C: med klimaanlegg
NS: lagerføres ikke som reservedel

Slik leser du numrene

3515727 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
