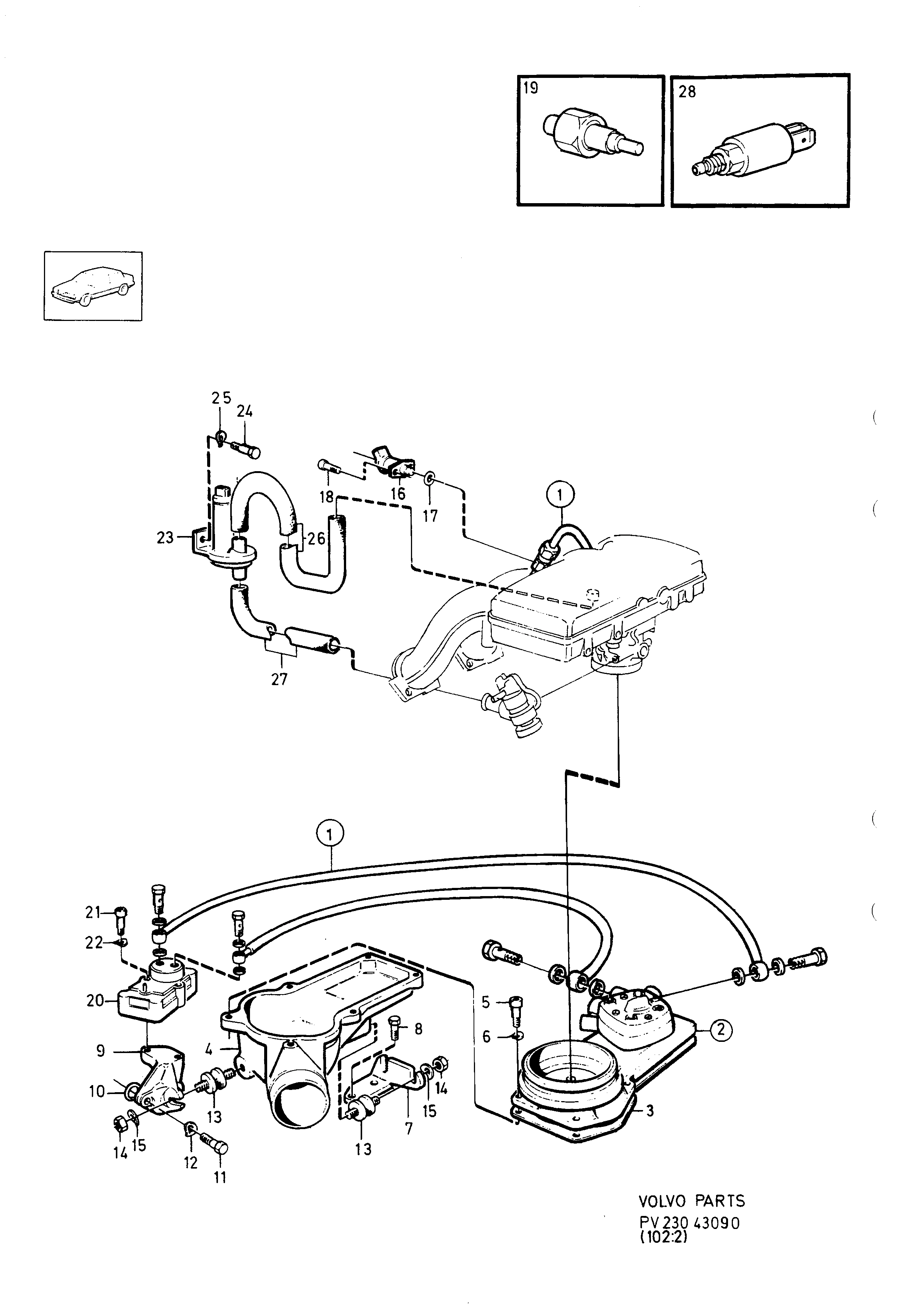

Bränslesystem Volvo 740 B200E, B230E
Drivstoffsystem · Volvo 740 1988–90 · FUEL SYSTEM · 23 · side 261
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1991 · 740 / 760 1985–87 · 940 / 960
35 deler · – i sortiment
1 Insprutare med bränslerör motor bränslefilter
2
1357446
Mängdmätare A
1357446erstattet artikkel
Antall per bil: B200E 1
2-2
1357447
Mängdmätare B
1357447erstattet artikkel
Antall per bil: B230E eksosresirkulering 1
2-3
1357591
Mängdmätare C
1357591erstattet artikkel
Antall per bil: B230E uten eksosresirkulering 1
2 SEE 23-263
Merknad: Se gruppe 23, side 263 (MÄNGDMÄTARE)
3
1378490
Packning
1378490inngår i sett
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
4
1276524
Underdel
1276524
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
5
942247
Skruv A
942247
Antall per bil: B200E 6 · B230E eksosresirkulering 6 · B230E uten eksosresirkulering 6
6
941906
Fjäderbricka A
941906
Antall per bil: B200E 6 · B230E eksosresirkulering 6 · B230E uten eksosresirkulering 6
7
1276367
Konsol A
1276367
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
8
955296
Skruv B
955296
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
9
1219090
Konsol B
1219090
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
10
956000
O-ring A
956000inngår i sett
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
11
940142
Skruv C
940142
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
12
941907
Fjäderbricka B
941907
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
13
463515
Gummikudde
463515
Antall per bil: B200E 3 · B230E eksosresirkulering 3 · B230E uten eksosresirkulering 3
14
955782
Mutter
955782
Antall per bil: B200E 3 · B230E eksosresirkulering 3 · B230E uten eksosresirkulering 3
15
955894
Bricka
955894
Antall per bil: B200E 3 · B230E eksosresirkulering 3 · B230E uten eksosresirkulering 3
16
3517065
Startventil
3517065
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
17
949761
O-ring B
949761inngår i sett
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
18
942001
Skruv D
942001
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
19
1219731
Termotidgivare
1219731
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
20
463971
Styrtrycksventil
463971
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
21
959207
Insexskruv
959207
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
22
941906
Fjäderbricka A
941906
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
23
1346476
Tillsatsluftventil A
1346476
Antall per bil: B200E 1
23-2
1346477
Tillsatsluftventil B
1346477
Antall per bil: B200E 1
23-3
1346478
Tillsatsluftventil C
1346478
Antall per bil: B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
23-4
1357448
Tillsatsluftventil D
1357448
Antall per bil: B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
24
942001
Skruv D
942001
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
25
941906
Fjäderbricka A
941906
Antall per bil: B200E 2 · B230E eksosresirkulering 2 · B230E uten eksosresirkulering 2
26
1306750
Slang A
1306750
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
27
463804
Slang B
463804
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
28
1370519
Monteringssats
1370519
Antall per bil: B200E 1 · B230E eksosresirkulering 1 · B230E uten eksosresirkulering 1
345
1357591
Mängdmätare C
1357591
Fra Volvos originalkatalog
- Katalog
- 740 1988–90
- Gruppe · side
- Gruppe 23 · Katalogside 261
- Antallkolonner
- A = B200E (2,0 l 4-cyl insprutning (240/740)) · B = B230E E.G.R · C = B230E W/O E.G.R · E = B200E, B230E
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- MAN.TRANS
- manuell växellåda
- AUTO.TRANS
- automatväxellåda
Slik leser du numrene
- 1357446 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
