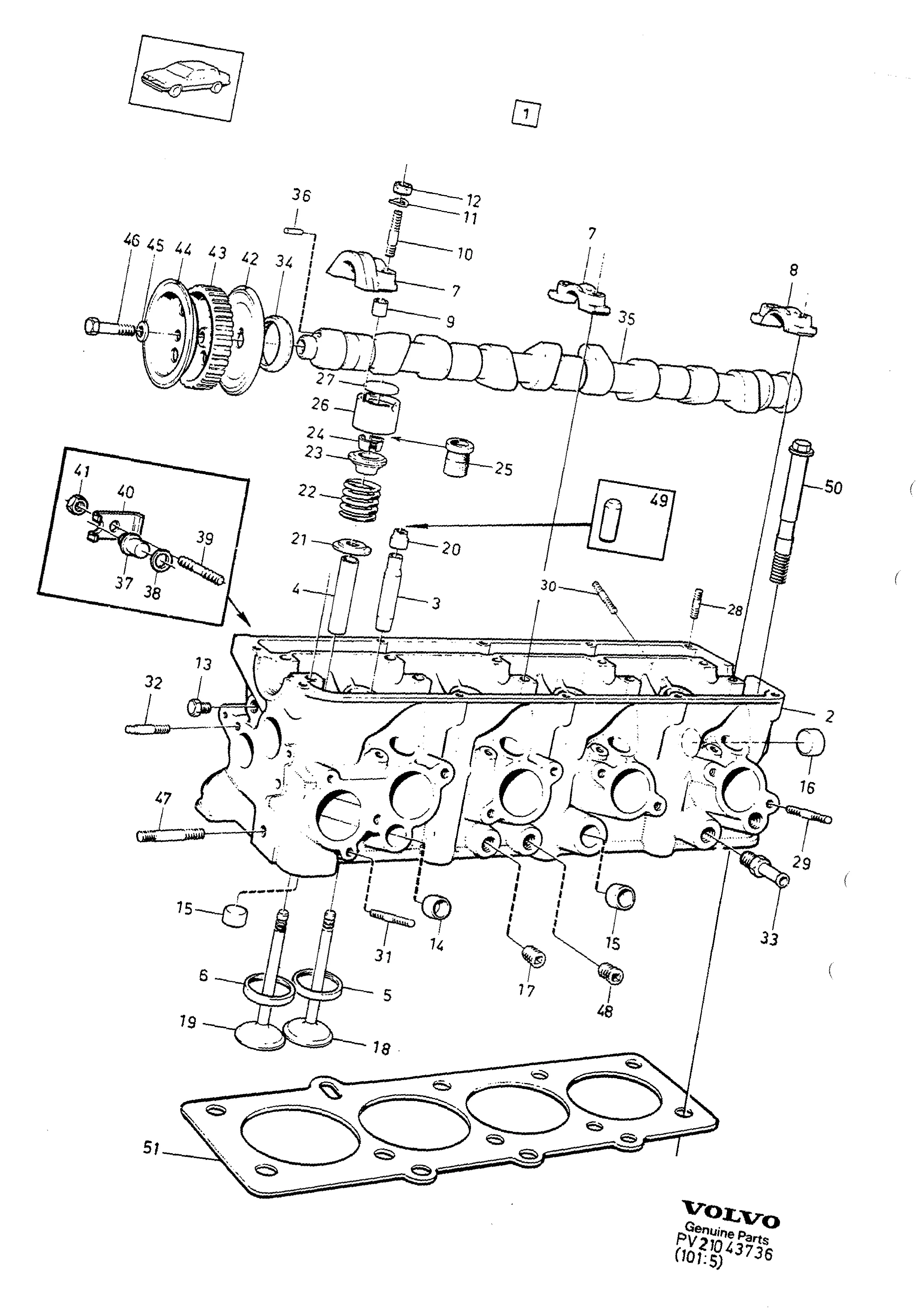

Cylinderhuvud Volvo 740, 760 B19, B23

Motor · Volvo 740 / 760 1984 · CYLINDERHUVUD · 21 · side 135

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

111 deler · – i sortiment

Cylinderhuvud komplett

erstattet artikkel

Antall per bil: B19 1

1-2

5002794

Cylinderhuvud, bytes A

5002794bytteenhet

Antall per bil: B19 1

1-3

Cylinderhuvud komplett

erstattet artikkel

Antall per bil: B19 1

1-4

5001956

Cylinderhuvud, bytes B

5001956bytteenhet

Antall per bil: B19 1

1-5

Cylinderhuvud komplett

erstattet artikkel

Antall per bil: B23 1

1-6

5002893

Cylinderhuvud, bytes C

5002893bytteenhet

Antall per bil: B23 1

1-7

Cylinderhuvud komplett

erstattet artikkel

Antall per bil: B23 1

1-8

5002821

Cylinderhuvud, bytes D

5002821bytteenhet

Antall per bil: B23 1

1-9

Cylinderhuvud komplett

erstattet artikkel

Antall per bil: B23 1

1-10

5002783

Cylinderhuvud, bytes E

5002783bytteenhet

Antall per bil: B23 1

1-11

Cylinderhuvud komplett

erstattet artikkel

Antall per bil: B23 1

1-12

5003504

Cylinderhuvud, bytes F

5003504bytteenhet

Antall per bil: B23 1

2 Cylinderhuvud— lagerføres ikke som reservedel

419652

Ventilstyrning insug A

419652

Antall per bil: 4

3547603

Ventilstyrning utblås A

3547603

Antall per bil: 4

6842082

Ventilsäte insug A

6842082

Antall per bil: 4

5-2

9135345

Ventilsäte insug B

9135345

Antall per bil: 4

5-3

9135346

Ventilsäte insug C

9135346

Antall per bil: 4

6842083

Ventilsäte utblås A

6842083

Antall per bil: 4

6-2

6842381

Ventilsäte utblås B

6842381

Antall per bil: 4

6-3

6842382

Ventilsäte utblås C

6842382

Antall per bil: 4

7 Lageröverfallsats— lagerføres ikke som reservedel

1276107

Lageröverfall bakre

1276107

Antall per bil: 1

8 Lageröverfall— lagerføres ikke som reservedel

463690

Styrhylsa

463690

Antall per bil: 10

953049

Pinnskruv A

953049

Antall per bil: 10

941907

Fjäderbricka

941907

Antall per bil: 10

955782

Mutter A

955782

Antall per bil: 10

191026

Propp

191026

Antall per bil: 2

946778

Hattplugg A

946778

Antall per bil: 2

946779

Hattplugg B

946779

Antall per bil: 2

15-2

955086

Hattplugg C

955086

Antall per bil: X

946780

Hattplugg D

946780

Antall per bil: 4

16-2

955088

Hattplugg E

955088

Antall per bil: X

952076

Propp 3/8"

952076

Antall per bil: 1

463395

Inloppsventil

463395

Antall per bil: 4

463526

Avgasventil A

463526

Antall per bil: 4

19-2

3547247

Avgasventil B

3547247

Antall per bil: 4

1306630

Ventiltätning insug

1306630inngår i settInngår i sett

Antall per bil: 4

463399

Bricka A

463399Inngår i sett

Antall per bil

uten turbo8
B23ET8

21-3

9135132

Ventilfjäderbricka A

9135132

Antall per bil: 8

463739

Ventilfjäder A

463739

Antall per bil

uten turbo8
B23ET8

22-3

9135130

Ventilfjäder B

9135130

Antall per bil: 8

1266797

Ventilfjäderbricka B

1266797

Antall per bil

uten turbo8
B23ET8

23-3

9135131

Ventilfjäderbricka C

9135131

Antall per bil: 8

419643

Ventillås

419643

Antall per bil: 16

3514432

Dämpare

3514432inngår i sett

Antall per bil: 8

463075

Ventillyftare

463075

Antall per bil: 8

463546

Justerbricka A

463546

Antall per bil: X

953040

Pinnskruv B

953040

Antall per bil: 10

953046

Pinnskruv Inloppsrör

953046

Antall per bil

eksklusive B19ET M8x428
B19ET M8x426

953047

Pinnskruv Avgasrör A

953047

Antall per bil: 8

30-2

953048

Pinnskruv Avgasrör B

953048

Antall per bil: 8

948606

Pinnskruv Termostat

948606

Antall per bil: 2

463390

Pinnskruv Fjäderstyrning

463390

Antall per bil: 1

Nippel

Ikke i sortimentet

33-2

SEE 26 • 369/A

Ikke i sortimentet

Antall per bil: B19 1

33-3

SEE 26 • 369/B

Ikke i sortimentet

Antall per bil: B23 1

6842273

Tätningsring

6842273inngår i settInngår i sett

Antall per bil: 1

1336767

Kamaxel A

1336767

Antall per bil

B19E1
B23E (1276688)1

35-2

1336773

Kamaxel B

1336773

Antall per bil

B19ET (1219706)1
B23FT (1276688)1

35-4

1219350

Kamaxel C

1219350utgått av sortimentet

Antall per bil: B23 1

949433

Rörpinne

949433

Antall per bil: 1

1277457

Plugg

1277457

Antall per bil: 4

271776

Packningsats

271776

Antall per bil: 4

953032

Pinnskruv C

953032

Antall per bil: 4

1266663

Klamma

1266663

Antall per bil: 4

955781

Mutter B

955781

Antall per bil: 4

463578

Styrplåt A

463578

Antall per bil: 1

3514089

Kuggremhjul

3514089

Antall per bil: 1

463579

Styrplåt B

463579

Antall per bil: 1

463580

Bricka B

463580

Antall per bil: 1

970952

Skruv A

970952

Antall per bil: 1

953077

Pinnskruv Spännrulle

953077

Antall per bil: 1

952076

Propp 3/8"

952076

Antall per bil: X

48-2

952075

Propp 1/4"

952075

Antall per bil: X

1332645

Hylsa montering ventiltätning

1332645

Antall per bil: 1

1306341

Skruv B

1306341

Antall per bil: 10

1378645

Packning A

1378645inngår i sett

Antall per bil: B19 1

51-2

1378646

Packning B

1378646Inngår i sett

Antall per bil: B23 1

Fra Volvos originalkatalog

Katalog: 740 / 760 1984
Gruppe · side: Gruppe 21 · Katalogside 135
Antallkolonner: A = B19 · B = B23

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

B19E: 1,9 l 4-cyl insprutning (240)
B19ET: 1,9 l 4-cyl insprutning turbo (240)
B23ET: 2,3 l 4-cyl insprutning turbo (240/740)
B23FT: 2,3 l 4-cyl insprutning turbo, USA (740)
STD: standardutførelse
O.DIA: diameter, yttre
O.S: overstørrelse
TURBO: turbo
THK: tjocklek
B23E: 2,3 l 4-cyl insprutning (240/740)

Slik leser du numrene

5002794 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
