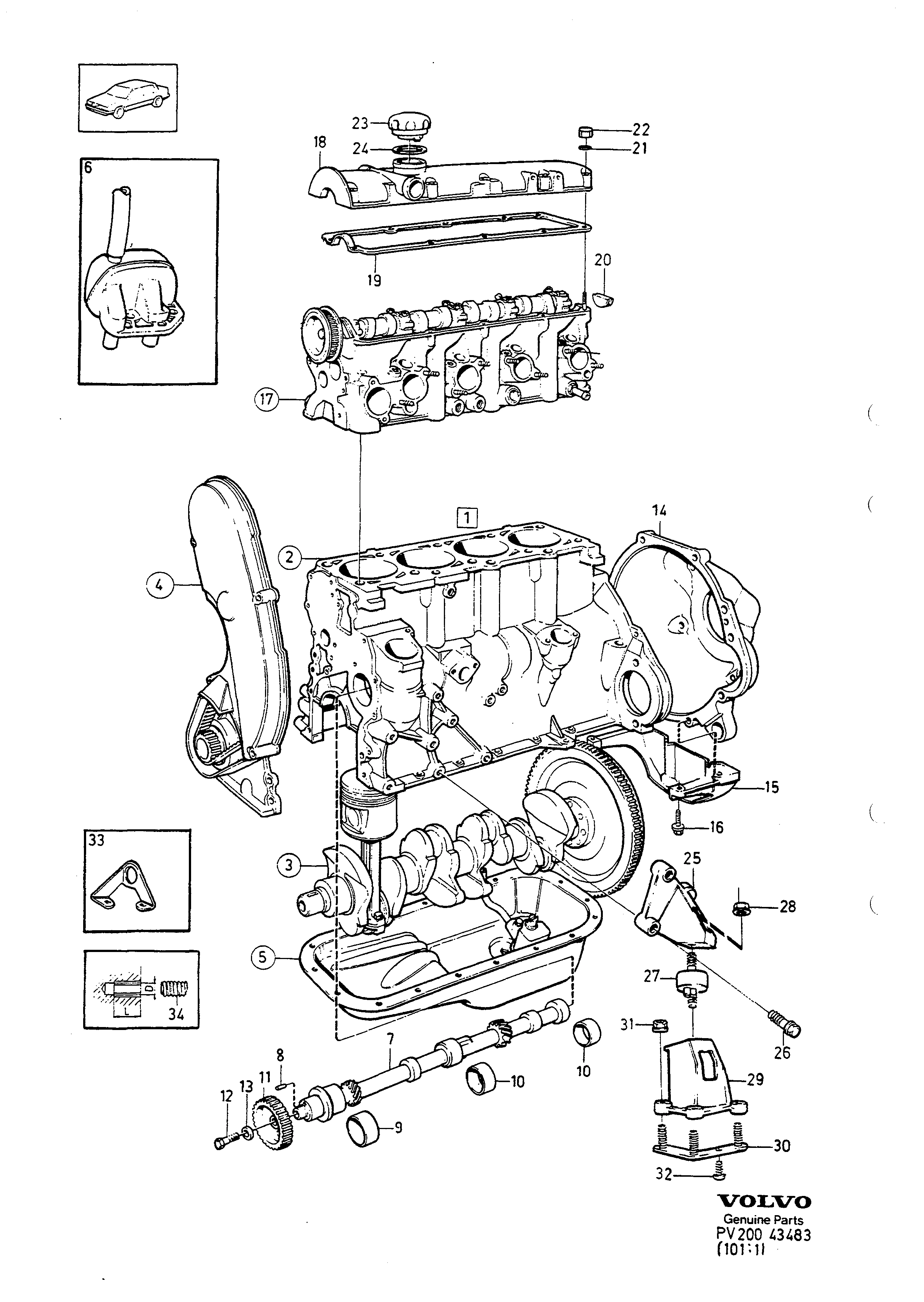

Motor med monteringsdetaljer Volvo 740, 760 B19, B23
Motor · Volvo 740 / 760 1984 · MOTOR MIT EINBAUTEILEN · 21 · side 131
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
75 deler · – i sortiment
1
1
Cylinderblock komplett
erstattet artikkel
Antall per bil: B19 1
1-2
1277599
Cylinderblock A
1277599utgått av sortimentet
Antall per bil: B19 1
1-3
1
Cylinderblock komplett
erstattet artikkel
Antall per bil: B19 1
1-4
1317947
Cylinderblock B
1317947utgått av sortimentet
Antall per bil: B19 1
1-5
1
Cylinderblock komplett
erstattet artikkel
Antall per bil: B23 1
1-6
1277601
Cylinderblock C
1277601
Antall per bil: B23 1
1-7
1
Cylinderblock komplett
erstattet artikkel
Antall per bil: B23 1
1-8
1317801
Cylinderblock D
1317801
Antall per bil: B23 1
1-9
1
Cylinderblock komplett
erstattet artikkel
Antall per bil: B23 1
2 Cylinderblock
Merknad: Se gruppe 21, side 141 (CYLINDERBLOCK)
- 1277599
Cylinderblock
1277599 · CYLINDERBLOCK · Posisjonsnummer 1
- 1317947
Cylinderblock
1317947 · CYLINDERBLOCK · Posisjonsnummer 1
- 1277601
Cylinderblock
1277601 · CYLINDERBLOCK · Posisjonsnummer 1
- 1317801
Cylinderblock
1317801 · CYLINDERBLOCK · Posisjonsnummer 1
2 Cylinderblock
Merknad: Se gruppe 21, side 141 (CYLINDERBLOCK)
- 1277599
Cylinderblock
1277599 · CYLINDERBLOCK · Posisjonsnummer 1
- 1317947
Cylinderblock
1317947 · CYLINDERBLOCK · Posisjonsnummer 1
- 1277601
Cylinderblock
1277601 · CYLINDERBLOCK · Posisjonsnummer 1
- 1317801
Cylinderblock
1317801 · CYLINDERBLOCK · Posisjonsnummer 1
3 Vevmekanism
Merknad: Se gruppe 21, side 143 (VEVMEKANISM)
3 Vevmekanism
Merknad: Se gruppe 21, side 143 (VEVMEKANISM)
4 Remtransmission
4 Remtransmission
5 Smörjsystem
Merknad: Se gruppe 22, side 193 (SMÖRJSYSTEM)
5 Smörjsystem
Merknad: Se gruppe 22, side 193 (SMÖRJSYSTEM)
7
463581
Mellanaxel
463581
Antall per bil: 1
8
949433
Rörpinne
949433
Inngår i: Mellanaxel
Antall per bil: 1
9 Lagerbussning
Merknad: Se gruppe 21, side 141 (CYLINDERBLOCK)
- 463360
Lagerbussning
463360 · CYLINDERBLOCK · Posisjonsnummer 4
- 463361
Lagerbussning
463361 · CYLINDERBLOCK · Posisjonsnummer 5
- 463362
Lagerbussning
463362 · CYLINDERBLOCK · Posisjonsnummer 6
9 Lagerbussning
Merknad: Se gruppe 21, side 141 (CYLINDERBLOCK)
- 463360
Lagerbussning
463360 · CYLINDERBLOCK · Posisjonsnummer 4
- 463361
Lagerbussning
463361 · CYLINDERBLOCK · Posisjonsnummer 5
- 463362
Lagerbussning
463362 · CYLINDERBLOCK · Posisjonsnummer 6
10 Lagerbussning
Merknad: Se gruppe 21, side 141 (CYLINDERBLOCK)
- 463360
Lagerbussning
463360 · CYLINDERBLOCK · Posisjonsnummer 4
- 463361
Lagerbussning
463361 · CYLINDERBLOCK · Posisjonsnummer 5
- 463362
Lagerbussning
463362 · CYLINDERBLOCK · Posisjonsnummer 6
10 Lagerbussning
Merknad: Se gruppe 21, side 141 (CYLINDERBLOCK)
- 463360
Lagerbussning
463360 · CYLINDERBLOCK · Posisjonsnummer 4
- 463361
Lagerbussning
463361 · CYLINDERBLOCK · Posisjonsnummer 5
- 463362
Lagerbussning
463362 · CYLINDERBLOCK · Posisjonsnummer 6
11
3514089
Kuggremhjul
3514089
Antall per bil: 1
12
970952
Skruv
970952
Antall per bil: 1
13
463580
Bricka A
463580
Antall per bil: 1
14 Svänghjulskåpa
Passer: Uten turbo, Vänsterstyrd
14 Svänghjulskåpa
Passer: Uten turbo, Högerstyrning
15
9146354
Konsol
9146354
Antall per bil: 1
16
946472
Flänsskruv A
946472
Antall per bil: 4
17 Cylinderhuvud
Merknad: Se gruppe 21, side 135 (CYLINDERHUVUD)
- 5002794
Cylinderhuvud, bytes
5002794 · CYLINDERHUVUD · Posisjonsnummer 1
- 5001956
Cylinderhuvud, bytes
5001956 · CYLINDERHUVUD · Posisjonsnummer 1
- 5002893
Cylinderhuvud, bytes
5002893 · CYLINDERHUVUD · Posisjonsnummer 1
- 5002821
Cylinderhuvud, bytes
5002821 · CYLINDERHUVUD · Posisjonsnummer 1
17 Cylinderhuvud
Merknad: Se gruppe 21, side 135 (CYLINDERHUVUD)
- 5002794
Cylinderhuvud, bytes
5002794 · CYLINDERHUVUD · Posisjonsnummer 1
- 5001956
Cylinderhuvud, bytes
5001956 · CYLINDERHUVUD · Posisjonsnummer 1
- 5002893
Cylinderhuvud, bytes
5002893 · CYLINDERHUVUD · Posisjonsnummer 1
- 5002821
Cylinderhuvud, bytes
5002821 · CYLINDERHUVUD · Posisjonsnummer 1
18
1276440
Ventilkåpa A
1276440
Antall per bil: 1
18-2
1332494
Ventilkåpa B
1332494
Antall per bil: 1
19
1378909
Packning A
1378909inngår i sett
Antall per bil: 1
20
463416
Tätning
463416inngår i sett
Antall per bil: 1
21
941906
Fjäderbricka
941906
Antall per bil: X
21-2
955892
Bricka B
955892
Antall per bil: 2
22
948685
Mutter
948685
Antall per bil: 10
23
3547599
Påfyllningslock
3547599
Antall per bil: 1
24
940096
Packning B
940096inngår i sett
Antall per bil: 1
25
1329561
Motorfäste, v
1329561
Antall per bil: 1
25-2
1329559
Motorfäste, h
1329559
Antall per bil: 1
26
947760
Flänsskruv B
947760
Antall per bil: 3
26-2
946470
Flänsskruv C
946470
Antall per bil: 4
27
1273946
Motorkudde
1273946
Antall per bil: 2
28
971098
Flänslåsmutter A
971098
Antall per bil: 4
29
1329560
Motorkonsol, v
1329560
Antall per bil: 1
29-2
1329558
Motorkonsol, h
1329558
Antall per bil: 1
30
1273984
Skruvplatta A
1273984
Antall per bil: 1
30-2
1272511
Skruvplatta B
1272511
Antall per bil: 1
31
948645
Flänslåsmutter B
948645
Antall per bil: 6
32
972258
Sextandhålskruv
972258
Antall per bil: 2
33
463850
Lyftögla, v A
463850
Antall per bil: B19 1
33-3
3507879
Lyftögla, v B
3507879
Antall per bil: B23 1
33-4
463849
Lyftögla, v C
463849
Antall per bil: 1
33-5
463848
Lyftögla, h
463848
Antall per bil: 1
34
956014
Gänginsats A
956014
Antall per bil: X
34-2
956017
Gänginsats B
956017utgått av sortimentet
Antall per bil: X
34-3
956018
Gänginsats C
956018
Antall per bil: X
34-4
956021
Gänginsats D
956021utgått av sortimentet
Antall per bil: X
34-5
956022
Gänginsats E
956022
Antall per bil: X
34-6
948094
Gänginsats F
948094
Antall per bil: X
34-7
948095
Gänginsats G
948095
Antall per bil: X
34-8
948756
Gänginsats H
948756
Antall per bil: X
34-9
948758
Gänginsats I
948758
Antall per bil: X
34-10
948755
Gänginsats J
948755
Antall per bil: X
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1984
- Gruppe · side
- Gruppe 21 · Katalogside 131
- Antallkolonner
- A = B19 · B = B23
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- B19E
- 1,9 l 4-cyl insprutning (240)
- B19ET
- 1,9 l 4-cyl insprutning turbo (240)
- B23E
- 2,3 l 4-cyl insprutning (240/740)
- B23ET
- 2,3 l 4-cyl insprutning turbo (240/740)
- B23FT
- 2,3 l 4-cyl insprutning turbo, USA (740)
- TURBO
- turbo
- L.H.D
- vänsterstyrd
- R.H.D
- högerstyrning
- L.H
- venstre
- R.H
- høyre
Slik leser du numrene
- 1277599 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
