Kraftstoffverteilungsrohr mit einbauteilen

Drivstoffsystem · Volvo 740 / 760 1984 · KRAFTSTOFFVERTEILUNGSROHR MIT EINBAUTEILEN · 23 · side 237

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

27 deler · – i sortiment

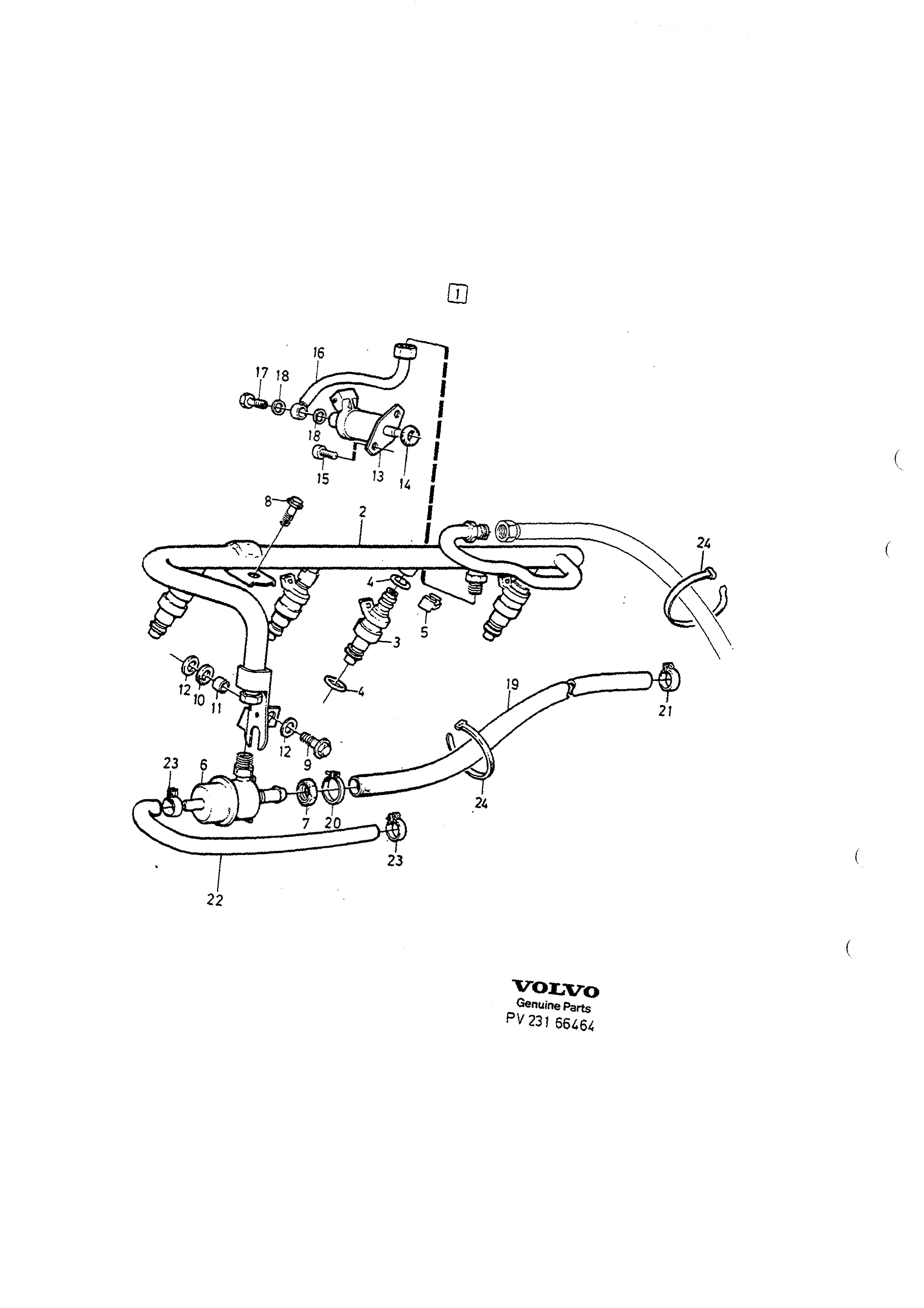

Bränslefördelningsrör med monteringsdetaljer

Ikke i sortimentet

Antall per bil: B23ET 1 · B23FT 1

1326078

Bränslerör A

1326078

Antall per bil: B23ET 1

2-2

1332069

Bränslerör B

1332069

Antall per bil: B23FT 1

1306966

lnsprutningsventil A

1306966

Antall per bil: B23ET 4

3-2

1332337

lnsprutningsventil B

1332337

Antall per bil: B23FT 4

1346393

0-ringsats

1346393inngår i sett

Inngår i: lnsprutningsventil

Antall per bil: B23ET 4 · B23FT 4

1326062

Klamma A

1326062

Antall per bil: B23ET 4 · B23FT 4

1306965

Tryckregulator

1306965

Antall per bil: B23ET 1 · B23FT 1

957018

Mutter

957018

Antall per bil: B23ET 1 · B23FT 1

965175

Flänsskruv A

965175

Antall per bil

1)2
2) (979780)(967552)2

955272

Skruv A

955272

Antall per bil: B23ET 1

9-2

946934

Flänsskruv B

946934

Antall per bil: B23ET 1 · B23FT 1

1332625

Gummibussning

1332625

Antall per bil: B23ET 1 · B23FT 1

1317007

Distanshylsa

1317007

Antall per bil: B23ET 1 · B23FT 1

192404

Bricka

192404

Antall per bil: B23ET 2 · B23FT 2

3517066

Startventil

3517066

Antall per bil: B23ET 1

949761

0-ring

949761inngår i sett

Antall per bil: B23ET 1

942001

Skruv B

942001

Antall per bil: B23ET 2

1317061

Bränslerör C

1317061

Antall per bil: B23ET 1

966833

Hålskruv

966833

Antall per bil: B23ET 1

947620

Packning

947620inngår i sett

Antall per bil: B23ET 2

1266500

Bränsleslang

1266500

Antall per bil: B23ET X · B23FT X

943469

Slangklamma

943469

Antall per bil: B23ET 1 · B23FT 1

1321719

Klamma B

1321719

Antall per bil: B23ET 1 · B23FT 1

976734

Slang metervara

976734

Antall per bil: B23ET X · B23FT X

943469

Slangklamma

943469

Antall per bil: B23ET 2 · B23FT 2

948211

Bandklamma

948211

Antall per bil: B23ET 1 · B23FT 1

1) B23ET (499892) ENG -1209
2) B23ET (499892) ENG 1210-

Fra Volvos originalkatalog

Katalog: 740 / 760 1984
Gruppe · side: Gruppe 23 · Katalogside 237
Antallkolonner: A = B23ET (2,3 l 4-cyl insprutning turbo (240/740)) · B = B23FT (2,3 l 4-cyl insprutning turbo, USA (740)) · C = - · D = - · E = -

Fotnoter

1): B23ET (499892) ENG -1209
2): B23ET; Alt. nr 499892; ENG 1210-

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Slik leser du numrene

1326078 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
