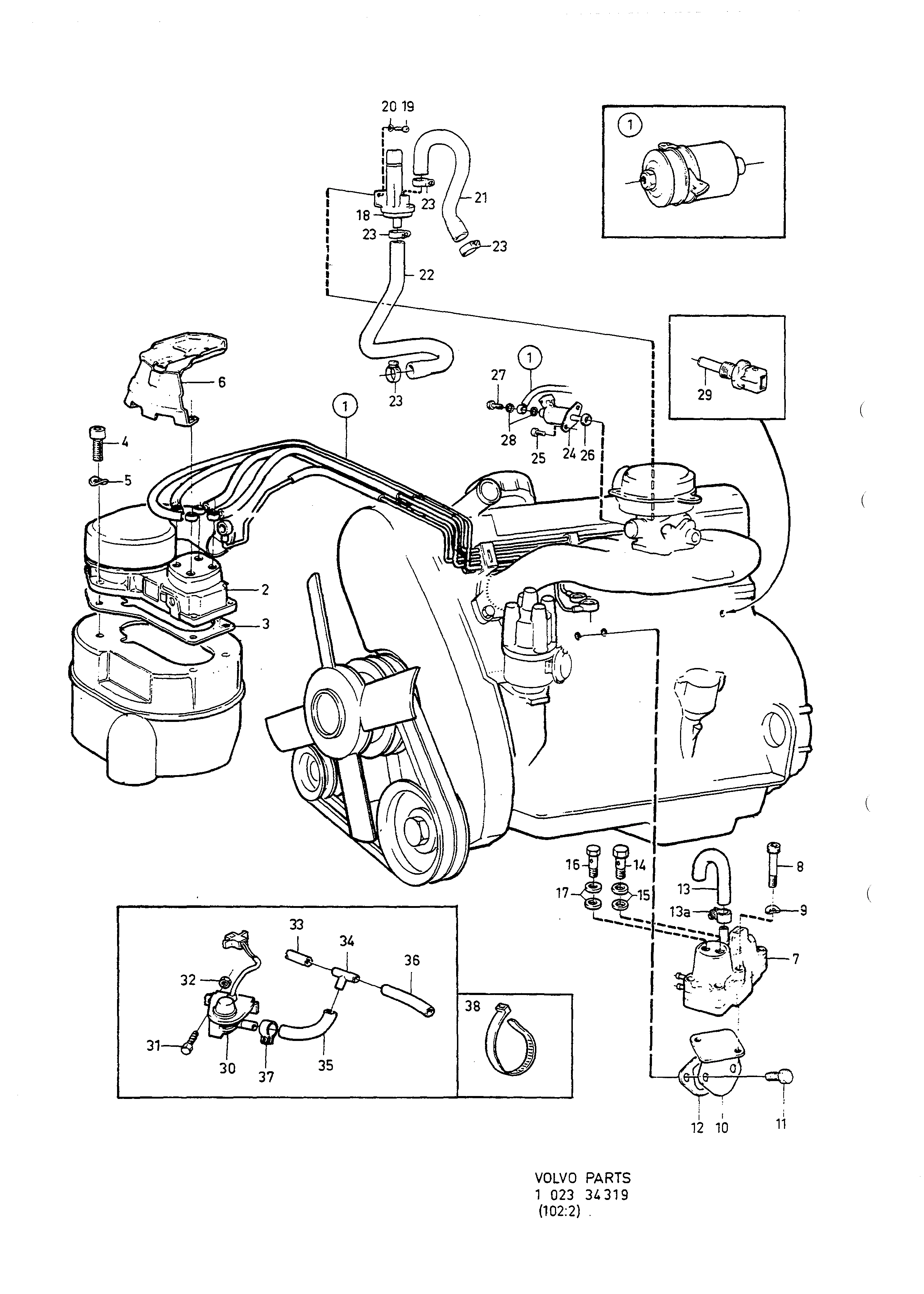

Bränslesystem Volvo 740, 760 B19ET
Drivstoffsystem · Volvo 740 / 760 1984 · KRAFTSTOFFANLAGE · 23 · side 211
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
39 deler · – i sortiment
1 Insprutare med bränslerör motor, bränslefilter
Merknad: Se gruppe 23, side 233 (INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER)
2
1317900
Mängdmätare
1317900lagerføres ikke som reservedel
Antall per bil: 1
3
1378490
Packning A
1378490inngår i sett
Antall per bil: 1
4
940326
Insexskruv
940326
Antall per bil: 6
5
941906
Fjäderbricka
941906
Antall per bil: 4
6
1346384
Skyddsplåt
1346384
Antall per bil: 1
7
1336077
Styrtrycksventil
1336077
Antall per bil: 1
8
941747
Skruv A
941747
Antall per bil: 2
9
941906
Fjäderbricka
941906
Antall per bil: 2
10
1306138
Konsol
1306138
Antall per bil: 1
11
946440
Flänsskruv
946440
Antall per bil: 2
12
3514628
Packning B
3514628
Antall per bil: 1
13
1219970
Slang
1219970
Antall per bil: 1
13a
943469
Slangklamma
943469
Antall per bil: 1
14
968177
Hålskruv A
968177
Antall per bil: 1
15
18665
Packning C
18665
Antall per bil: 2
16
966833
Hålskruv B
966833
Antall per bil: 1
17
947620
Packning D
947620inngår i sett
Antall per bil: 2
18 Tillsatsluftventil
Merknad: Se gruppe 28, side 439 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 1346476
Tillsatsluftventil
1346476 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 1
- 1346477
Tillsatsluftventil
1346477 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 1
- 1269319
Tillsatsluftventil
1269319 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 26
19 Skruv
Merknad: Se gruppe 28, side 439 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 942000
Skruv
- 942001
Skruv
- 955276
Skruv
955276 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 10
- 940101
Skruv
940101 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 13
21 Slang
Merknad: Se gruppe 28, side 439 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 1306750
Slang
1306750 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 4
- 1276957
Slang
1276957 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 4
- 1326112
Slang
1326112 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 4
- 463804
Slang
22 Slang
Merknad: Se gruppe 28, side 439 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 1306750
Slang
1306750 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 4
- 1276957
Slang
1276957 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 4
- 1326112
Slang
1326112 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 4
- 463804
Slang
23 Slangklamma
Merknad: Se gruppe 28, side 439 (REGLERSYSTEM BRÄNSLETILLFÖRSEL)
- 943472
Slangklamma
- 943474
Slangklamma
943474 · REGLERSYSTEM BRÄNSLETILLFÖRSEL · Posisjonsnummer 30
24
1269585
Startventil
1269585
Antall per bil: 1
25
942000
Skruv B
942000
Antall per bil: 2
26
947113
O-ring
947113inngår i sett
Antall per bil: 1
27
966833
Hålskruv B
966833
Antall per bil: 1
28
947620
Packning D
947620inngår i sett
Antall per bil: 2
29
1219731
Termotidgivare
1219731
Antall per bil: 1
30
1326688
Tryckvakt
1326688
Antall per bil: 1
31
946440
Flänsskruv
946440
Antall per bil: 1
32
955782
Mutter
955782
Antall per bil: 1
33
976734
Slang metervara
976734
Antall per bil: X
34
9151315
T-rör
9151315
Antall per bil: 1
35
976734
Slang metervara
976734
Antall per bil: X
36
976734
Slang metervara
976734
Antall per bil: X
37
976572
Slangklämma
976572
Antall per bil: 1
38
948211
Bandklamma
948211
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1984
- Gruppe · side
- Gruppe 23 · Katalogside 211
- Antallkolonner
- A = B19ET (1,9 l 4-cyl insprutning turbo (240))
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
Slik leser du numrene
- 1317900 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
