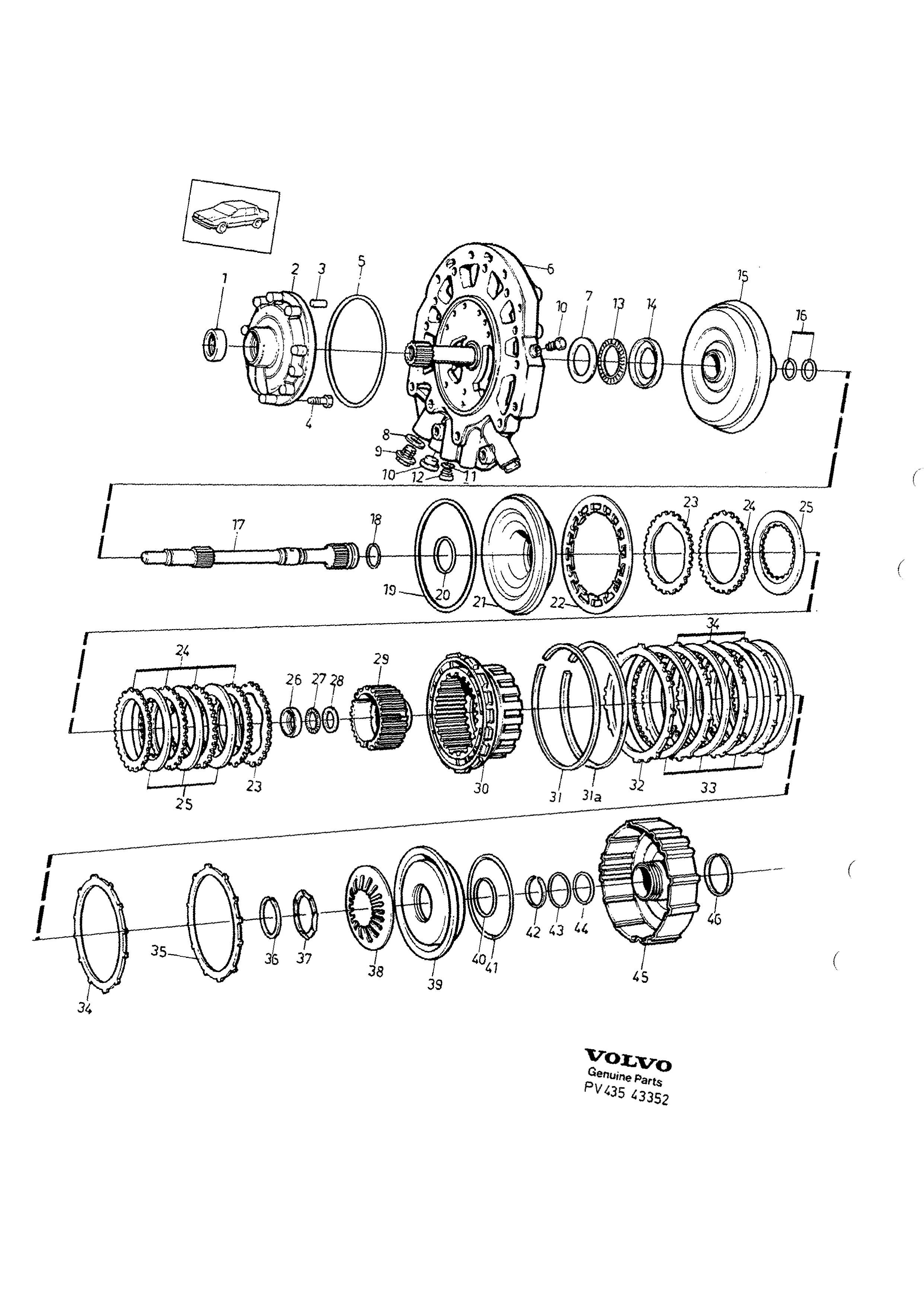

Automatväxellåda, pump-kopplingshus Volvo 760
Girkasse · Volvo 760 1988 · AUTOMATIC GEARBOX, PUMP - CLUTCH HOUSING · 43 · side 655
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1988–90 · 740 1991 · 740 / 760 1985–87 · 940 / 960 / S90 / V90
65 deler · – i sortiment
1
1339524
Tätningsring A
1339524
Antall per bil: 1
2
2
Pump
erstattet artikkel
Antall per bil: 1
3
3549528
Pump
3549528
Antall per bil: 1
4
950544
Styrpinne
950544
Antall per bil: 1
5
1339517
Skruv
1339517
Antall per bil: 8
6
1339525
O-ring A
1339525
Antall per bil: 1
7
3549527
Mellangavel
3549527
Antall per bil: 1
7-2
1339765
Distansbricka A
1339765
Antall per bil: X
7-3
1339766
Distansbricka B
1339766
Antall per bil: X
7-4
1339767
Distansbricka C
1339767
Antall per bil: X
7-5
1339768
Distansbricka D
1339768
Antall per bil: X
7-6
1339769
Distansbricka E
1339769
Antall per bil: X
7-7
1339770
Distansbricka F
1339770
Antall per bil: X
7-8
1339771
Distansbricka G
1339771
Antall per bil: X
7-9
1339772
Distansbricka H
1339772
Antall per bil: X
7-10
1339773
Distansbricka I
1339773
Antall per bil: X
7-11
1339774
Distansbricka J
1339774
Antall per bil: X
7-12
1339775
Distansbricka K
1339775
Antall per bil: X
8
1339512
Tätningsring B
1339512
Antall per bil: 2
9
1339511
Plugg A
1339511
Antall per bil: 2
10 Plugg— lagerføres ikke som reservedel
11
1339514
Tätningsring C
1339514
Antall per bil: 2
12
1339513
Plugg B
1339513
Antall per bil: 2
13 Nållager— inngår i sett + NS
14 Lagerskål— inngår i sett + NS
15
1339550
Kopplingshus A
1339550
Antall per bil: 1
16
1339553
Tätningsring D
1339553
Antall per bil: 2
17
1339547
Ingående axel
1339547
Antall per bil: 1
18
1339527
O-ring B
1339527
Antall per bil: 1
19
1339531
O-ring C
1339531
Antall per bil: 1
20
1339530
O-ring D
1339530
Antall per bil: 1
21
1339736
Kolv A
1339736
Antall per bil: 1
21-2
1385059
Kolv B
1385059
Antall per bil: 1
22
1339557
Tallriksfjäder A
1339557
Antall per bil: 1
23
1339532
Fjäderlamell A
1339532
Antall per bil: 2
24
1339558
Stållamell A
1339558
Antall per bil: 6
24-2
1385060
Stållamell B
1385060
Antall per bil: 6
25
1385049
Friktionslamell A
1385049
Antall per bil: 5
26 Axialbricka— inngår i sett + NS
27 Nållager— inngår i sett + NS
28 Axialbricka— inngår i sett + NS
29
1339537
Lamellhållare
1339537
Antall per bil: 1
30
1339738
Kopplingsnav
1339738
Antall per bil: 1
31
1385019
Spärring A
1385019
Antall per bil: 1
31a
1339533
Spärring B
1339533
Antall per bil: 1
32
1339544
Stödlamell
1339544
Antall per bil: 1
33
1339565
Friktionslamell B
1339565
Antall per bil: 4
34
1339564
Stållamell C
1339564
Antall per bil: 4
34-2
1385062
Stållamell D
1385062
Antall per bil
- girkasse 1208609 (1385044)4
- girkasse 1208663.2
34-4
1385063
Stållamell E
1385063
Antall per bil: 2
35
1339789
Fjäderlamell B
1339789
Antall per bil: 1
36
1339541
Spärring C
1339541
Antall per bil: 1
37
1339540
Låsbricka
1339540
Antall per bil: 1
38
1339539
Tallriksfjäder B
1339539
Antall per bil: 1
39
1339563
Kolv C
1339563
Antall per bil: 1
40
1339530
O-ring D
1339530
Antall per bil: 1
41
1339648
O-ring E
1339648
Antall per bil: 1
42
1339543
Spårring
1339543
Antall per bil: 1
43
1339542
Stödring
1339542
Antall per bil: 1
44
1339527
O-ring B
1339527
Antall per bil: 1
45
1385007
Kopplingshus B
1385007
Antall per bil: 1
45-2
1385061
Kopplingshus C
1385061
Antall per bil: 1
46
1339546
Tätningsring E
1339546
Antall per bil: 1
46-2
274089
Nållagersats, kopplingshus
274089
Antall per bil: 1
46-3
274090
Nållagersats, primäraxel
274090
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 760 1988
- Gruppe · side
- Gruppe 43 · Katalogside 655
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- THK
- tjocklek
Slik leser du numrene
- 1339524 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
