Fjäderbricka Volvo 760

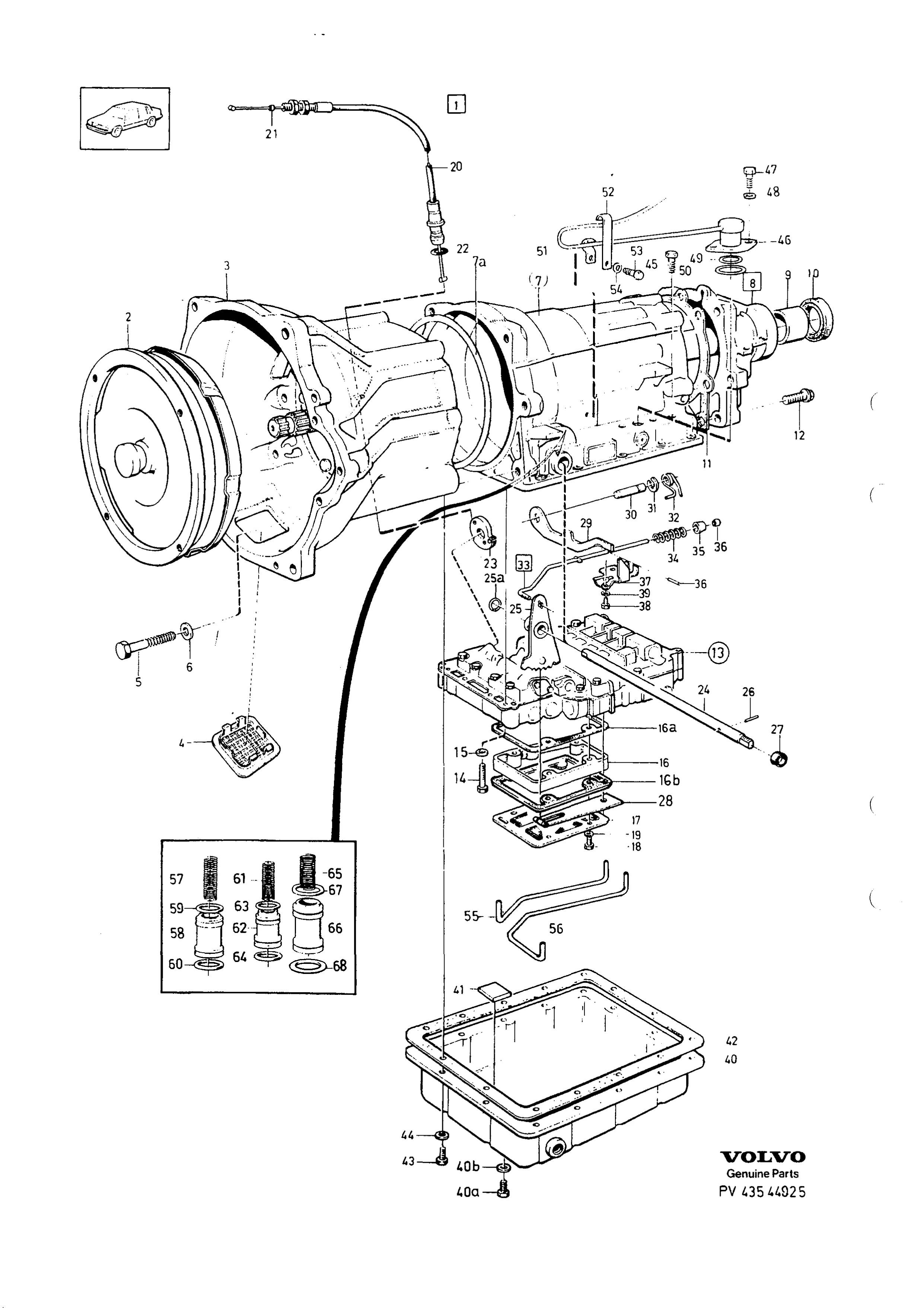

Girkasse · Volvo 760 1988 · AUTOMATIC GEARBOX · 43 · side 603
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1988–90 · 740 / 760 1985–87
94 deler · – i sortiment
1
1208334
Automatväxellåda A
1208334erstattet artikkel
Antall per bil: 1
1-2
1208661
Automatväxellåda B
1208661erstattet artikkel
Antall per bil: 1
2
1239686
Momentomvandlare
1239686
Antall per bil: 1
3
3502072
Momentomvandlarkåpa
3502072
Antall per bil: 1
4
1233328
Skyddsnät
1233328
Antall per bil: 2
5
1239691
Skruv A
1239691
Antall per bil: 4
5-2
1239690
Skruv B
1239690
Antall per bil: 2
6
941908
Fjäderbricka A
941908
Antall per bil: 4
6-2
940280
Fjäderbricka B
940280
Antall per bil: 2
7 Pumphus- kopplingshus överväxel
7 Mellangavel- planetväxel- utgående axel
Merknad: Se gruppe 43, side 623 (AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL)
7a
6814812
Tätningsring A
6814812
Antall per bil: 1
8
1239682
Hus, bakre
1239682
Antall per bil: 1
9
235878
Bussning
235878
Inngår i: Hus, bakre
Antall per bil: 1
10
235728
Tätningsring B
235728inngår i sett
Antall per bil: 1
11
3520331
Packning A
3520331inngår i sett
Antall per bil: 1
12
1239883
Skruv C
1239883
Antall per bil
- M10x45mm. alternativ 14
- M10x45mm. alternativ 23
12-3
6814808
Skruv med tätning
6814808
Antall per bil: 1
12-4
1239884
Skruv D
1239884
Antall per bil: 2
13
1340103
Kontrollsystem A
1340103erstattet artikkel
Antall per bil: 1
13-2
3520339
Kontrollsystem B
3520339
Antall per bil: 1
14
955272
Skruv E
955272
Antall per bil: 2
14-2
955274
Skruv F
955274
Antall per bil: 2
14-3
955275
Skruv G
955275
Antall per bil: 5
14-4
955276
Skruv H
955276
Antall per bil: 3
14-5
940101
Skruv I
940101
Antall per bil: 1
14-6
1239826
Skruv J
1239826
Antall per bil: 1
14-7
948081
Låsskruv
948081
Antall per bil: 3
15
941906
Fjäderbricka C
941906
Antall per bil: 17
16
1340136
Mellanstycke
1340136
Antall per bil: 1
16a
3520329
Packning B
3520329inngår i settInngår i sett
Antall per bil: 1
16b
3520329
Packning B
3520329inngår i settInngår i sett
Antall per bil: 1
17
1239829
Oljesil
1239829Inngår i sett
Antall per bil: 1
18
955249
Skruv K
955249
Antall per bil: 5
19
940090
Bricka
940090
Antall per bil: 5
20
1239932
Reglagewire
1239932
Antall per bil: 1
21
1220513
Wirestopp
1220513
Antall per bil: 1
22
1233141
O-ring A
1233141inngår i sett
Antall per bil: 1
23 Kam
Merknad: Se gruppe 43, side 629 (KONTROLLSYSTEM)
- 3520200
Kam
3520200 · KONTROLLSYSTEM · Posisjonsnummer 95
24
1239744
Axel
1239744
Antall per bil: 1
25
1239936
Växelväljarkam
1239936
Antall per bil: 1
25a
3549669
Tätningsring C
3549669inngår i sett
Antall per bil: 2
26
1239832
Låspinne
1239832
Antall per bil: 1
27
1239658
Hylsa
1239658
Antall per bil: 1
28 Spärrfjäder
Merknad: Se gruppe 43, side 629 (KONTROLLSYSTEM)
- 1239574
Spärrfjäder
1239574 · KONTROLLSYSTEM · Posisjonsnummer 17
29
1239880
Parkeringsspärr
1239880
Antall per bil: 1
30
1233116
Lagerbult
1233116
Antall per bil: 1
31
1233117
Spårring
1233117
Antall per bil: 1
32
1239750
Vridfjäder
1239750
Antall per bil: 1
33
1239662
Tryckstång
1239662
Antall per bil: 1
33 Tryckstång— lagerføres ikke som reservedel
34
1233121
Fjäder
1233121
Inngår i: Tryckstång
Antall per bil: 1
35 Tryckhylsa— lagerføres ikke som reservedel
36 Anslagsring— lagerføres ikke som reservedel
37
1239885
Låsplatta
1239885
Antall per bil: 1
38
955271
Skruv L
955271
Antall per bil: 2
39
941906
Fjäderbricka C
941906
Antall per bil: 2
40
1233415
Oljesump
1233415
Antall per bil: 1
40a
1239961
Plugg
1239961
Antall per bil: 1
40b
1239960
Tätningsring D
1239960
Antall per bil: 1
41
235739
Magnet
235739
Antall per bil: 1
42
1239683
Packning C
1239683inngår i sett
Antall per bil: 1
43
955271
Skruv L
955271
Antall per bil: 14
44
1233214
Skruv M
1233214erstattet artikkel
Antall per bil: 14
45 Propp— lagerføres ikke som reservedel
46
1239928
Solenoid
1239928
Antall per bil: 1
47
949734
Skruv N
949734
Antall per bil: 2
48
941907
Fjäderbricka D
941907
Antall per bil: 2
49
1239834
O-ring B
1239834inngår i sett
Antall per bil: 1
50
1239835
O-ring C
1239835inngår i sett
Antall per bil: 1
51
1239699
Klamma A
1239699
Antall per bil: 1
52
1239697
Klamma B
1239697
Antall per bil: 1
53
955268
Skruv O
955268
Antall per bil: 1
54
941906
Fjäderbricka C
941906
Antall per bil: 1
55
1340038
Rör C1
1340038
Antall per bil: 1
56
1239821
Rör BO
1239821
Antall per bil: 1
57
1340035
Fjäder 2:an, B2
1340035utgått av sortimentet
Antall per bil: 1
58
1239823
Kolv 2:an
1239823
Antall per bil: 1
59
1239577
O-ring D
1239577inngår i sett
Antall per bil: 1
60
1239578
O-ring E
1239578inngår i sett
Antall per bil: 1
61
1340041
Fjäder 3:an, C2
1340041utgått av sortimentet
Antall per bil: 1
62
1239825
Kolv 3:an
1239825
Antall per bil: 1
63
1239581
O-ring F
1239581inngår i sett
Antall per bil: 1
64
1239582
O-ring G
1239582inngår i sett
Antall per bil: 1
65
1340060
Fjäder 1:an, C1
1340060
Antall per bil: 1
66
1239584
Kolv 1:an
1239584
Antall per bil: 1
67
1239585
O-ring H
1239585inngår i sett
Antall per bil: 1
68
1239582
O-ring G
1239582inngår i sett
Antall per bil: 1
68-2
273494
Tätningsringsats
273494
Antall per bil: 1
68-3
271693
Reparationssats
271693Inngår i sett
Antall per bil: 1
68-4
68
Oljesil
Ikke i sortimentet
Antall per bil: 1
68 Tätningssats
Merknad: Se gruppe 43, side 623 (AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL)
- 271293
Tätningssats
271293 · AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL · Posisjonsnummer 94
68 Packningsats
Merknad: Se gruppe 43, side 623 (AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL)
- 271296
Packningsats
271296 · AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL · Posisjonsnummer 10
- 271292
Packningsats
271292 · AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL · Posisjonsnummer 94
Fra Volvos originalkatalog
- Katalog
- 760 1988
- Gruppe · side
- Gruppe 43 · Katalogside 603
- Antallkolonner
- A = 1208334, 1208661
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
- I.DIA
- diameter, inre
Slik leser du numrene
- 1208334 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
