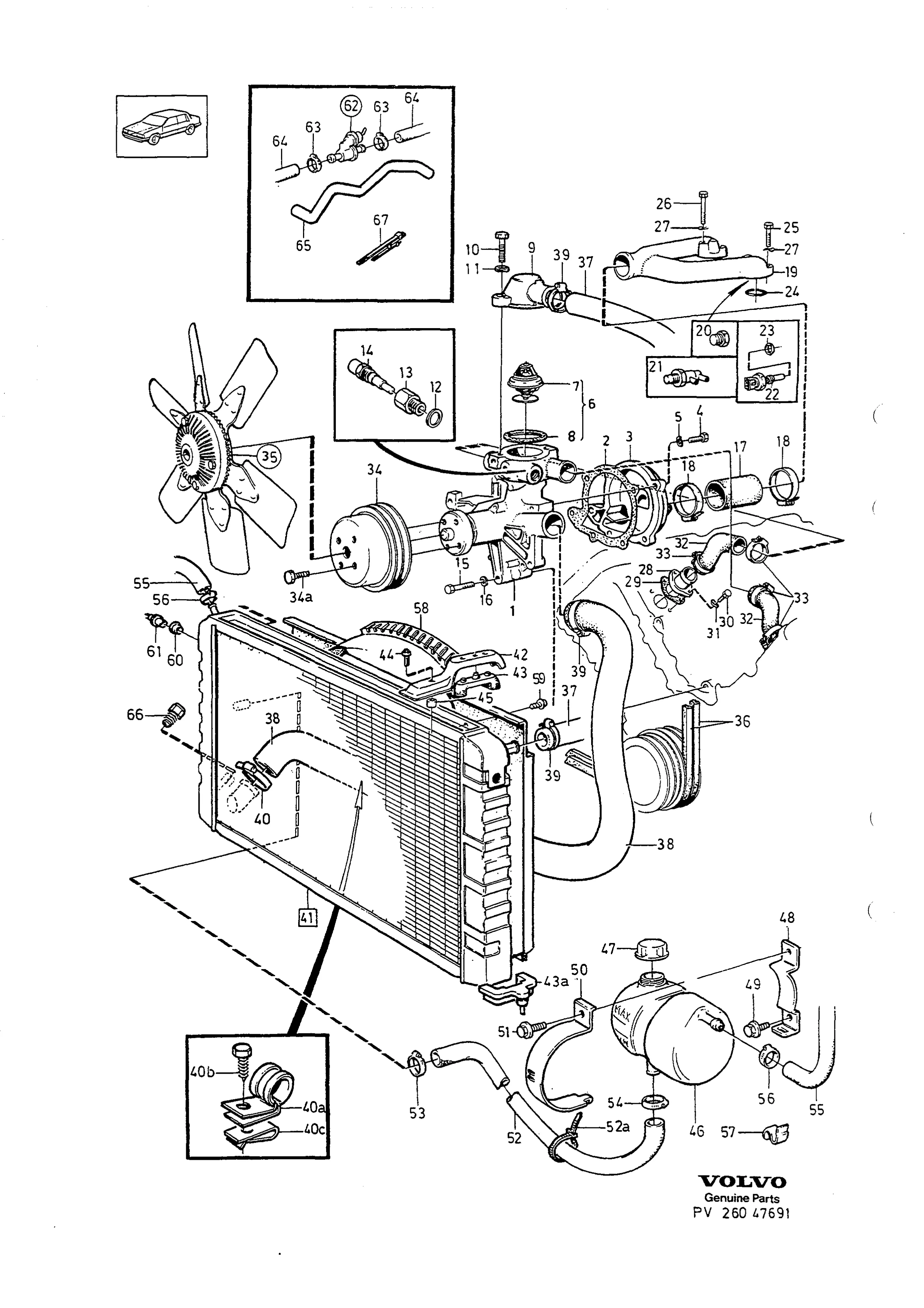

Kylsystem Volvo 780 B280
Kjølesystem · Volvo 780 · KJØLESYSTEM · 26 · side 293
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
82 deler · – i sortiment
1
1269874
Kylvätskepump
1269874
Antall per bil: 1
2
3514105
Packning A
3514105
Antall per bil: 1
3
1269301
Lock
1269301
Antall per bil: 1
4
947427
Skruv A
947427
Antall per bil: 4
5
946599
Fjäderbricka A
946599
Antall per bil: 4
6
273480
Termostatsats
273480
Antall per bil: 1
7 Termostat— inngår i sett + NS
8
1218375
Packning B
1218375inngår i sett
Inngår i: Termostatsats
Antall per bil: 1
9
1271440
Termostathus
1271440
Antall per bil: 1
10
946517
Skruv B
946517
Antall per bil: 2
11
946599
Fjäderbricka A
946599
Antall per bil: 2
12
1218331
Packning C
1218331
Antall per bil: 1
13
269314
Mellanstycke
269314
Antall per bil: 1
14
1219731
Termotidgivare
1219731
Antall per bil: 1
15
948069
Skruv C
948069
Antall per bil: 3
16
941907
Fjäderbricka B
941907
Antall per bil: 3
16a
1389546
Konsol A
1389546
16b
1328903
Konsol B
1328903
16c
1257795
Lager
1257795
Inngår i: Konsol
16d
948069
Nav
948069
Inngår i: Konsol
16e
941907
Skruv D
941907
16f
949366
Fjäderbricka C
949366
17
943370
Gummislang
943370
Antall per bil: X
18
943478
Slangklamma A
943478
Antall per bil: 2
19
1269304
Fördelningsrör
1269304
Antall per bil: 1
20
946559
Propp A
946559
Antall per bil: 1
21 Termostatventil
Merknad: Se gruppe 25, side 251 (AVGASÅTERLEDNING)
- 1219566
Termostatventil
1219566 · AVGASÅTERLEDNING · Posisjonsnummer 34
22 Termolidgivare
23 Packning
Merknad: Se gruppe 23, side 189 (BRÄNSLESYSTEM)
- 947282
Packning
947282 · BRÄNSLESYSTEM · Posisjonsnummer 20
24
975256
O-ring
975256
Antall per bil: 2
25
947405
Skruv E
947405
Antall per bil: 2
26
947943
Skruv F
947943
Antall per bil: 2
27
946599
Fjäderbricka A
946599
Antall per bil: 4
28
245158
Vattenavloppsrör
245158
Antall per bil: 2
29
1271509
Packning D
1271509
Antall per bil: 2
30
946480
Skruv G
946480
Antall per bil: 4
31
946599
Fjäderbricka A
946599
Antall per bil: 4
32
1218310
Slang A
1218310
Antall per bil: 2
33
943476
Slangklamma B
943476
Antall per bil: 4
34
1269941
Remskiva
1269941
Antall per bil: 1
34a
955269
Skruv H
955269
Antall per bil: 2
35 Fläkt
35 El-fläkt
Merknad: Se gruppe 26, side 307 (EL-FLÄKT)
36
968936
Kilremsats
968936
Antall per bil: 1
37
3514981
Kylarslang övre
3514981
Antall per bil: 1
38
3514982
Kylarslang undre
3514982
Antall per bil: 1
39
943478
Slangklamma A
943478
Antall per bil: 2
40
943476
Slangklamma B
943476
Antall per bil: 1
40a
952643
Klamma
952643
Antall per bil: 1
40b
968476
Flänsskruv A
968476
Antall per bil: 1
40c
191391
Fjädermutter
191391
Antall per bil: 1
41
1328831
Kylare
1328831
Antall per bil: 1
42
1276039
Konsol C
1276039
Antall per bil: 2
43
463304
Gummikudde övre
463304
Antall per bil: 2
43a
1328344
Gummikudde undre
1328344
Antall per bil: 2
44
946934
Flänsskruv B
946934
Antall per bil: 2
45
1357345
Distanshylsa
1357345
Antall per bil: 2
46
3547466
Expansionstank
3547466
Antall per bil: 1
47
1357390
Påfyllningslock
1357390
Antall per bil: 1
48
3547315
Konsol D
3547315
Antall per bil: 1
49
947647
Skruv I
947647
Antall per bil: 1
50
1274634
Konsol E
1274634
Antall per bil: 1
50-2
3501605
Konsol F
3501605
Antall per bil: 1
51
946544
Flänsskruv C
946544
Antall per bil: 1
52
1271523
Kylarslang
1271523
Antall per bil: 1
52a
948211
Bandklamma A
948211
Antall per bil: 1
53
943472
Slangklamma C
943472
Antall per bil: 1
54
943473
Slangklamma D
943473
Antall per bil: 1
55
942700
Slang B
942700
Antall per bil: X
56
1378257
Slangklamma E
1378257
Antall per bil: 2
57
1306160
Clips
1306160
Antall per bil: 3
58
1274948
Fläktkåpa
1274948
Antall per bil: 1
59
965354
Skruv J
965354
Antall per bil: 2
60
1378869
Gummibussning
1378869
Antall per bil: 1
61
1274962
Termokontakt
1274962
62 Ventil
Merknad: Se gruppe 87, side 963 (VÄRMEANLÄGGNING)
- 1259327
Ventil
1259327 · VÄRMEANLÄGGNING · Posisjonsnummer 32
63
943472
Slangklamma C
943472
Antall per bil: 2
64
1271362
Slang "Inlopp:värmare-motor"
1271362
Antall per bil: 1
65
1271479
Slang "Utlopp:pump-värmare"
1271479
Antall per bil: 1
66
1317841
Nippel
1317841
Antall per bil: 1
67
3515028
Bandklamma B
3515028
Antall per bil: 1
2935474667
463304
Propp B
463304
Fra Volvos originalkatalog
- Katalog
- 780
- Gruppe · side
- Gruppe 26 · Katalogside 293
- Antallkolonner
- A = B280
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
Slik leser du numrene
- 1269874 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
