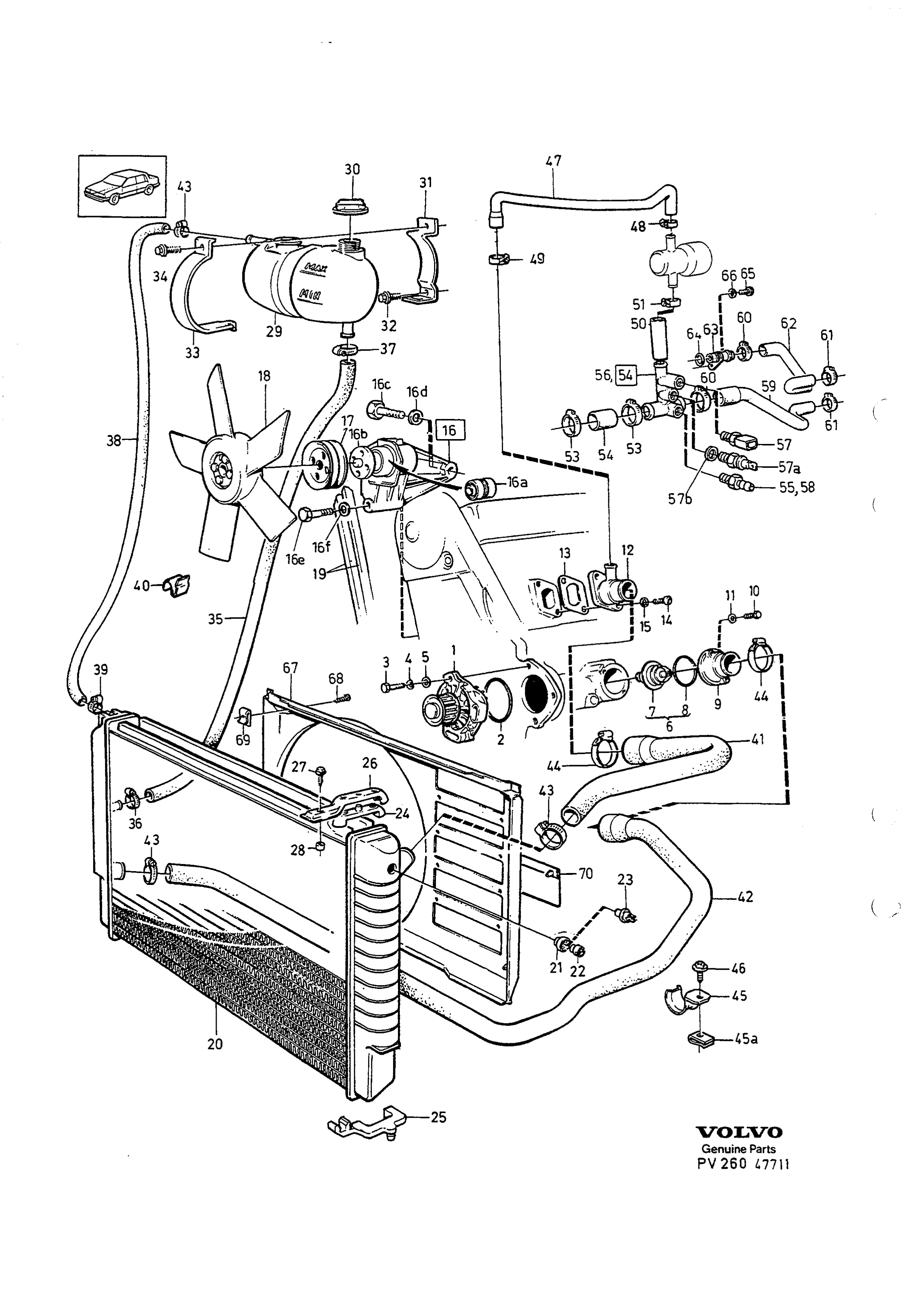

Kjølesystem
Kjølesystem · KJØLESYSTEM · side 297
92 deler · – i sortiment
1
1257185
Kylvätskepump
1257185lagerføres ikke som reservedel
Antall per bil: 1
2
1257197
Tätningsring A
1257197
Antall per bil: 1
3
947818
Skruv A
947818
Antall per bil: 3
4
941907
Fjäderbricka A
941907
Antall per bil: 3
5
1257706
Bricka
1257706
Antall per bil: 2
6
273728
Termostatsats
273728
Antall per bil: 1
7 Termostat— inngår i sett + NS
8
1257183
Tätningsring B
1257183inngår i sett
Antall per bil: 1
9
1257184
Termostathus A
1257184
Antall per bil: 1
9-2
3507022
Termostathus B
3507022
Antall per bil: 1
10
955273
Skruv B
955273
Antall per bil: 2
11
941906
Fjäderbricka B
941906
Antall per bil: 2
12
3507023
Anslutningsrör A
3507023
Antall per bil: 1
12-2
3517723
Anslutningsrör B
3517723
Antall per bil: 1
13
3507032
Packning A
3507032inngår i sett
Antall per bil: 1
14
942314
Skruv C
942314
Antall per bil: 2
15
941906
Fjäderbricka B
941906
Antall per bil: 2
16
1389546
Konsol A
1389546
Antall per bil: 1
16-2
1328903
Konsol B
1328903
Antall per bil: 1
16a
1257795
Lager
1257795
Inngår i: Konsol
Antall per bil: 1
16b Nav— lagerføres ikke som reservedel
16c
948069
Skruv D
948069
Antall per bil: 1
16d
941907
Fjäderbricka A
941907
Antall per bil: 1
16e
949366
Skruv E
949366
Antall per bil: 2
16f
941908
Fjäderbricka C
941908
Antall per bil: 2
17
1257640
Remskiva A
1257640
Antall per bil: 1
17-2
1328793
Remskiva B
1328793
Antall per bil: 1
18 Fläkt
19
968326
Kilrem A
968326
Antall per bil: 1
19-2
968910
Kilrem B
968910
Antall per bil: 1
20
1328932
Kylare A
1328932
Antall per bil: 1
20-2
5003675
Kylare, bytes A
5003675bytteenhet
Antall per bil: 1
20-3
1328933
Kylare B
1328933
Antall per bil: 1
20-4
5003676
Kylare, bytes B
5003676bytteenhet
Antall per bil: 1
21
1378869
Gummibussning
1378869
Antall per bil: 1
22
1274052
Propp
1274052
Antall per bil: 1
23
1274962
Termokontakt A
1274962
Antall per bil: 1
24
463304
Gummikudde
463304
Antall per bil: 2
25
1328719
Kudde, v
1328719
Antall per bil: 1
25-2
1328720
Kudde, h
1328720
Antall per bil: 1
26
1276039
Konsol C
1276039
Antall per bil: 2
27
946934
Flänsskruv A
946934
Antall per bil: 2
28
1357345
Distanshylsa
1357345
Antall per bil: 2
29
3547466
Expansionstank
3547466
Antall per bil: 1
30
1357390
Påfyllningslock
1357390
Antall per bil: 1
31
3547315
Konsol D
3547315
Antall per bil: 1
32
947647
Skruv F
947647
Antall per bil: 1
33
1274634
Konsol E
1274634
Antall per bil: 1
34
946544
Flänsskruv B
946544
Antall per bil: 1
35
1276378
Kylarslang A
1276378
Antall per bil: 1
36
943472
Slangklamma A
943472
Antall per bil: 1
37
943473
Slangklamma B
943473
Antall per bil: 1
38
942700
Slang A
942700
Antall per bil: X
39
1378257
Slangklamma C
1378257
Antall per bil: 2
40
1306160
Clips
1306160
Antall per bil: 1
41
3507083
Kylarslang B
3507083
Antall per bil: 1
42
1257992
Kylarslang C
1257992
Antall per bil: 1
42-2
3507084
Kylarslang D
3507084
Antall per bil: 1
43
943476
Slangklamma D
943476
Antall per bil: 2
44
943478
Slangklamma E
943478
Antall per bil: 2
44-2
943476
Slangklamma D
943476
Antall per bil: 2
45
952643
Klamma
952643
Antall per bil: 2
45a
191391
Fjädermutter
191391
Antall per bil: 2
46
968476
Flänsskruv C
968476
Antall per bil: A 1 · B 2
47
1328973
Slang B
1328973
Antall per bil: 1
48
943472
Slangklamma A
943472
Antall per bil: 1
49
943471
Slangklamma F
943471
Antall per bil: 1
50
1257448
Slang C
1257448
Antall per bil: 1
51
943471
Slangklamma F
943471
Antall per bil: 2
52
1328452
Slang D
1328452
Antall per bil: 1
53
943474
Slangklamma G
943474
Antall per bil: 2
54
1328448
Anslutningsrör C
1328448
Antall per bil: 1
55
966723
Nippel A
966723
Antall per bil: 1
56
1328892
Anslutningsrör D
1328892
Antall per bil: 1
56-2
1328458
Anslutningsrör E
1328458
Antall per bil: 1
57
1362643
Temperaturgivare
1362643
Antall per bil: 1
57a
3515613
Termokontakt B
3515613
Antall per bil: 1
57b
18665
Packning B
18665
Antall per bil: 1
58
966723
Nippel A
966723
Antall per bil: 1
59
1328110
Slang E
1328110
Antall per bil: 1
60
943474
Slangklamma G
943474
Antall per bil: 2
61
943472
Slangklamma A
943472
Antall per bil: 2
62
3507087
Värmeslang
3507087
Antall per bil: 1
63
1257041
Nippel B
1257041
Antall per bil: 1
64
1257295
O-ring
1257295
Antall per bil: 1
65
955283
Skruv G
955283
Antall per bil: 1
66
941907
Fjäderbricka A
941907
Antall per bil: 1
67
1328832
Fläktkåpa A
1328832
Antall per bil: 1
67-2
1378144
Fläktkåpa B
1378144
Antall per bil: 1
68
965354
Skruv H
965354
Antall per bil: 2
69
191391
Fjädermutter
191391
Antall per bil: 2
70
1257462
Backventil
1257462
Antall per bil: 5
- 1) CH -6499.
- 2) CH 6793-
Fra Volvos originalkatalog
- Katalog
- 780
- Gruppe · side
- Gruppe 26 · Katalogside 297
Fotnoter
- 1)
- Til og med chassis nr 6499
- 2)
- Fra chassis nr 6793
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- MAN.TRANS
- manuell växellåda
- AUTO.TRANS
- automatväxellåda
- LG
- lengde
Slik leser du numrene
- 1257185 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
