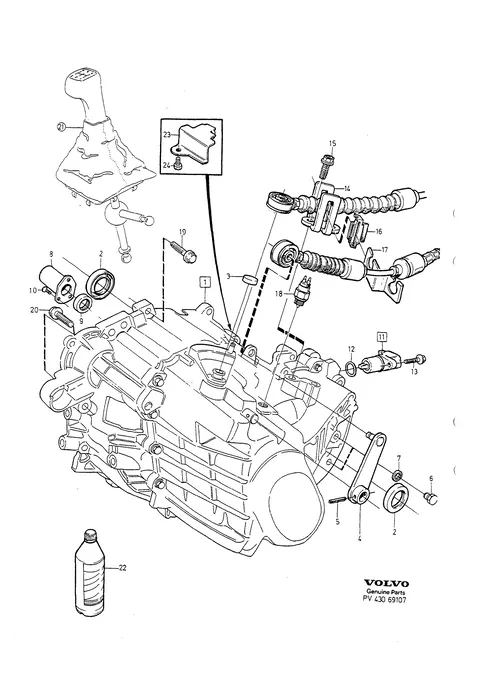

Växellåda, manuellVolvo 850 · side 589Vis sprengskisse

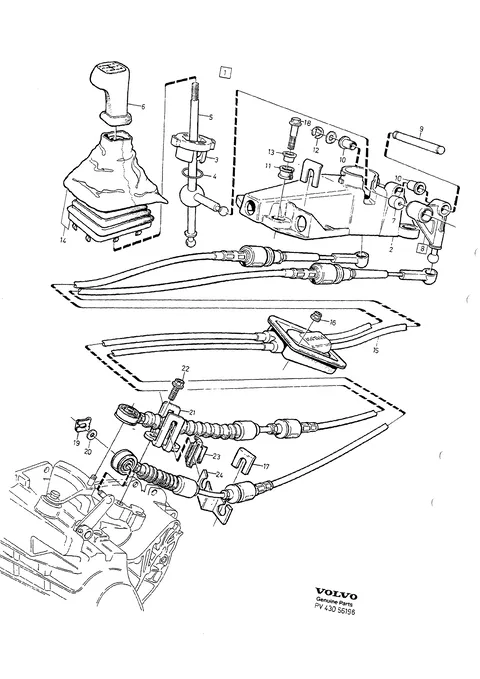

Växelreglage växellåda, manuellVolvo 850 · side 597Vis sprengskisse

VinkelväxelVolvo 850 · side 599Vis sprengskisse

Växellåda, automatVolvo 850 · side 601Vis sprengskisse

KontrollsystemVolvo 850 · side 615Vis sprengskisse

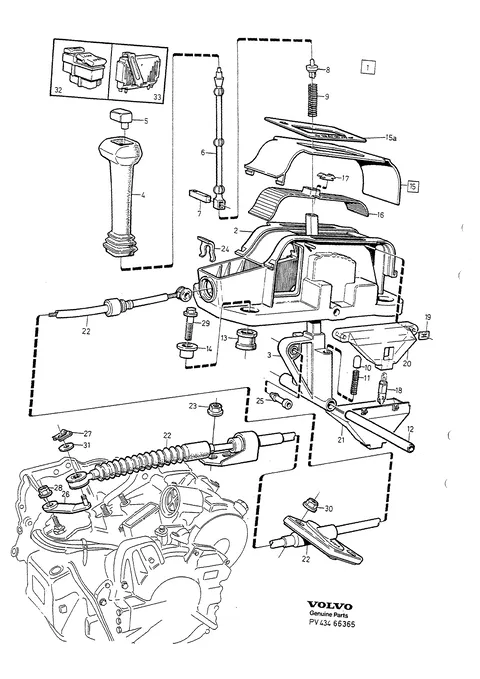

Växelreglage växellåda, automat · 617Volvo 850 · side 621Vis sprengskisse

Växelreglage växellåda, automat · 619Volvo 850 · side 623Vis sprengskisse

Växelreglage växellåda, automat · 621Volvo 850 · side 625Vis sprengskisse

Alle sprengskisser

38 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

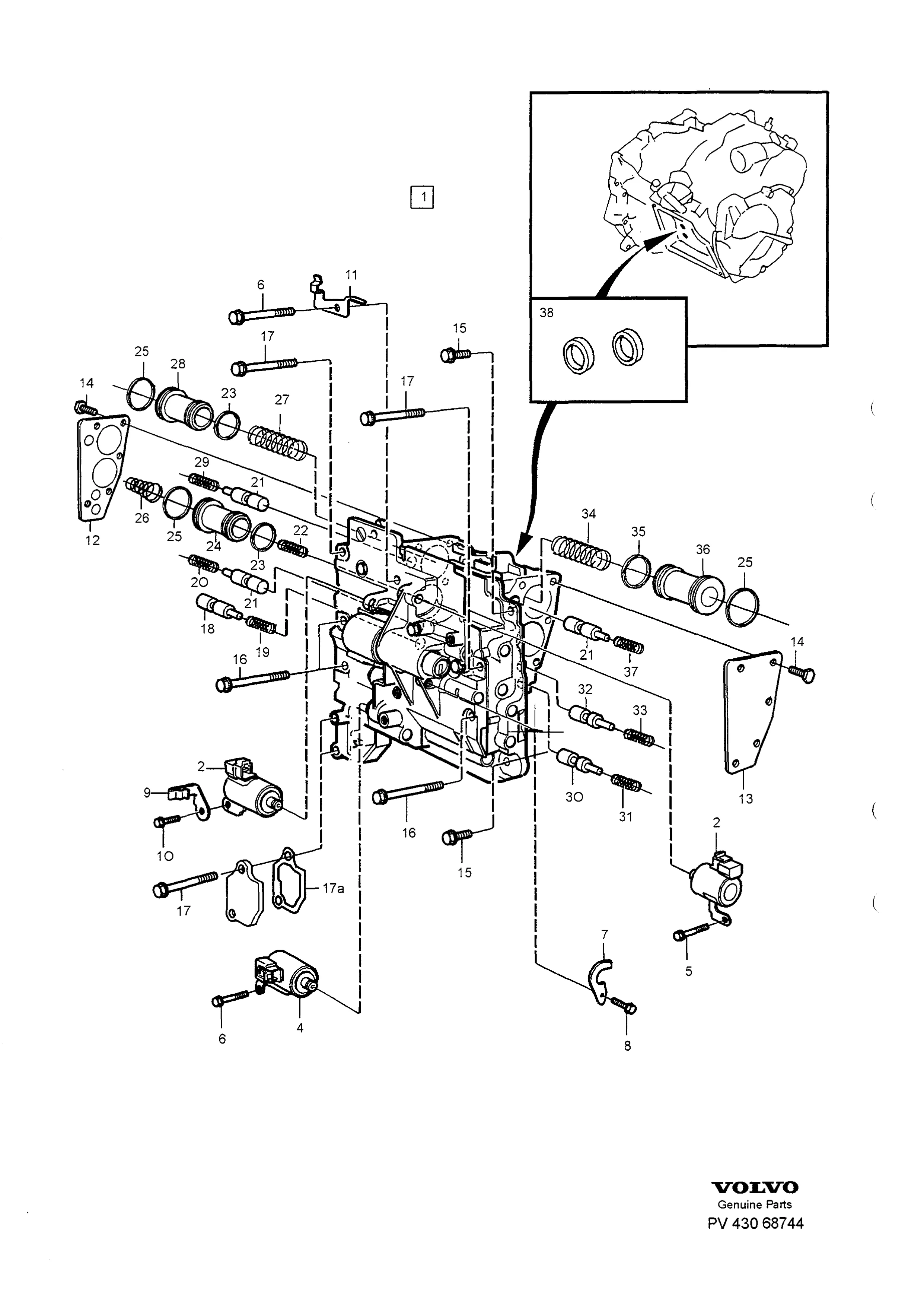

Kontrollsystem till Volvo B5202, B5204, B5234, B5252 - 850

Girkasse · Volvo 850 · CONTROL SYSTEM · 43 · side 615

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 850 (USA) · C70 / V70 / S70

109 deler · – i sortiment

9163704

Kontrollsystem A

9163704

Antall per bil: 1208774,1208646 1

1-6

Kontrollsystem

Antall per bil: 1208774,1208646 1

1-7

9181202

Kontrollsystem E

9181202

Antall per bil: 1208774,1208646 1

1-8

Kontrollsystem

Antall per bil: 1208573,1208679 1

1-9

9181203

Kontrollsystem F

9181203

Antall per bil: 1208573,1208679 1

1-10

Kontrollsystem

Antall per bil: 1208560 1

1-11

9181204

Kontrollsystem G

9181204

Antall per bil: 1208560 1

6843783

Solenoid A

6843783

Inngår i: Kontrollsystem

Antall per bil: 2

2-2

6843783

Solenoid A

6843783

Inngår i: Kontrollsystem

Antall per bil: 1208774,1208646 2 · 1208573,1208679 2 · 1208560 2

6843784

Solenoid B

6843784

Inngår i: Kontrollsystem

Antall per bil: 1

4-2

6843784

Solenoid B

6843784

Inngår i: Kontrollsystem

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

5 Skruv— lagerføres ikke som reservedel

6 Skruv— lagerføres ikke som reservedel

9143494

Klamma A

9143494

Inngår i: Skruv

Antall per bil: 1

7-2

9143494

Klamma A

9143494

Inngår i: Skruv

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143493

Flänsskruv A

9143493

Antall per bil: 1

8-2

9143493

Flänsskruv A

9143493

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143496

Klamma B

9143496

Inngår i: Flänsskruv

Antall per bil: 1

9-2

9143496

Klamma B

9143496

Inngår i: Flänsskruv

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143493

Flänsskruv A

9143493

Antall per bil: 1

10-2

9143493

Flänsskruv A

9143493

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143495

Klamma C

9143495

Inngår i: Flänsskruv

Antall per bil: 1

11-2

9143495

Klamma C

9143495

Inngår i: Flänsskruv

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143586

Täcklock A

9143586

Inngår i: Klamma

Antall per bil: 1

12-2

9143586

Täcklock A

9143586

Inngår i: Klamma

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143587

Täcklock B

9143587

Inngår i: Täcklock

Antall per bil: 1

13-2

9143587

Täcklock B

9143587

Inngår i: Täcklock

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143585

Sexkantsskruv

9143585

Antall per bil: 12

14-2

9143585

Sexkantsskruv

9143585

Antall per bil: 1208774,1208646 12 · 1208573,1208679 12 · 1208560 12

9143535

Flänsskruv B

9143535

Antall per bil: 2

15-2

9143535

Flänsskruv B

9143535

Antall per bil: 1208774,1208646 2 · 1208573,1208679 2 · 1208560 2

9143536

Flänsskruv C

9143536

Antall per bil: 3

16-2

9143536

Flänsskruv C

9143536

Antall per bil: 1208774,1208646 3 · 1208573,1208679 3 · 1208560 3

9143537

Flänsskruv D

9143537

Antall per bil: 4

17-2

9143537

Flänsskruv D

9143537

Antall per bil: 1208774,1208646 4 · 1208573,1208679 4 · 1208560 4

17a

9181061

Packning

9181061

Inngår i: Flänsskruv

Antall per bil: 1

17a-2

9181061

Packning

9181061

Inngår i: Flänsskruv

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143510

Ventil A

9143510

Inngår i: Packning

Antall per bil: 1

18-2

9143510

Ventil A

9143510

Inngår i: Packning

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143589

Tryckfjäder A

9143589

Antall per bil: 1

19-2

9143589

Tryckfjäder A

9143589

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143591

Tryckfjäder B

9143591

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1 · 1208776 1

20-2

9143588

Tryckfjäder C

9143588

Antall per bil: 1208835,1208646,1208774 1

20-3

9143591

Tryckfjäder vit

9143591

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143573

Ventil B

9143573

Inngår i: Tryckfjäder vit

Antall per bil: 3

21-2

9143573

Ventil B

9143573

Inngår i: Tryckfjäder vit

Antall per bil: 1208774,1208646 3 · 1208573,1208679 3 · 1208560 3

9143597

Tryckfjäder D

9143597

Antall per bil: 1208774,1208646 1 · 1208835,1208646,1208774 1

22-2

9143601

Tryckfjäder E

9143601

Antall per bil: 1208573,1208679 1 · 1208560 1 · 1208776 1

22-3

9143601

Tryckfjäder ljusgrön

9143601

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143575

Tätningsring A

9143575

Antall per bil: 1208774,1208646 2 · 1208835,1208646,1208774 2

9143580

Kolv A

9143580

Antall per bil: 1208774,1208646 1 · 1208835,1208646,1208774 1

24-2

9143579

Kolv B

9143579

Inngår i: Kolv

Antall per bil: 1208573,1208679 1 · 1208560 1 · 1208776 1

9143574

Tätningsring C

9143574

Antall per bil: 3

25-2

9143574

Tätningsring C

9143574

Antall per bil: 1208774,1208646 3 · 1208573,1208679 3 · 1208560 3

9143596

Tryckfjäder F

9143596

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208776 1 · 1208835,1208646,1208774 1

9143594

Tryckfjäder I

9143594

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1

9143577

Kolv C

9143577

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1

28-2

9143578

Kolv D

9143578

Antall per bil: 1208776 1 · 1208835,1208646,1208774 1

28-3

9143578

Kolv D

9143578

Antall per bil: 1208560 1

9143588

Tryckfjäder C

9143588

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208776 1 · 1208835,1208646,1208774 1

9143491

Ventil C

9143491

Inngår i: Tryckfjäder

Antall per bil: 1

30-2

9143491

Ventil C

9143491

Inngår i: Tryckfjäder

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143590

Tryckfjäder O

9143590

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208776 1 · 1208835,1208646,1208774 1

31-2

9143602

Tryckfjäder P

9143602

Antall per bil: 1208560 1

31-3

9143590

Tryckfjäder O

9143590

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143572

Ventil D

9143572

Inngår i: Tryckfjäder

Antall per bil: 1

32-2

9143572

Ventil D

9143572

Inngår i: Tryckfjäder

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143592

Tryckfjäder Q

9143592

Antall per bil: 1208774,1208646 1 · 1208835,1208646,1208774 1

9143593

Tryckfjäder S

9143593

Antall per bil: 1208774,1208646 1 · 1208835,1208646,1208774 1

9143581

Tätningsring D

9143581

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1

35-2

9143582

Tätningsring E

9143582

Antall per bil: 1208560 1 · 1208776 1 · 1208835,1208646,1208774 1

35-3

9143582

Tätningsring E

9143582

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208560 1

9143583

Kolv E

9143583

Inngår i: Tätningsring

Antall per bil: 1208774,1208646 1 · 1208573,1208679 1 · 1208835,1208646,1208774 1

36-2

9143584

Kolv F

9143584

Inngår i: Tätningsring

Antall per bil: 1208560 1 · 1208776 1

9143588

Tryckfjäder C

9143588

Antall per bil: 1208774,1208646 1 · 1208835,1208646,1208774 1

9181060

Tätningsring F

9181060

Antall per bil: 2

38-2

9181060

Tätningsring F

9181060

Antall per bil: 1208774,1208646 2 · 1208573,1208679 2 · 1208560 2

Fra Volvos originalkatalog

Katalog: 850
Gruppe · side: Gruppe 43 · Katalogside 615
Antallkolonner: A = 1208774,1208646 · B = 1208573,1208679 · C = 1208560 · D = 1208776 · E = 1208835,1208646,1208774

Slik leser du numrene

9163704 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Kontrollsystem till Volvo B5202, B5204, B5234, B5252 - 850

Girkasse · Volvo 850 · CONTROL SYSTEM · 43 · side 615

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

850

Gruppe · side

Gruppe 43 · Katalogside 615

Antallkolonner

A = 1208774,1208646 · B = 1208573,1208679 · C = 1208560 · D = 1208776 · E = 1208835,1208646,1208774

Slik leser du numrene

9163704 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
