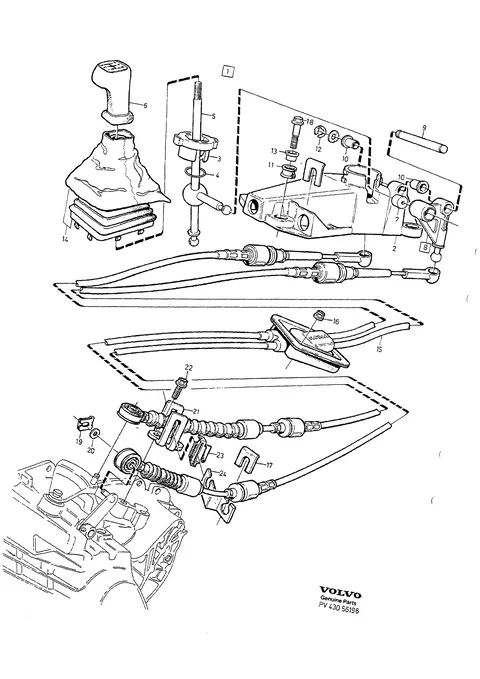

Shift control gearbox, manualVolvo 850 (USA) · side 465Vis sprengskisse

Transmission, automaticVolvo 850 (USA) · side 469Vis sprengskisse

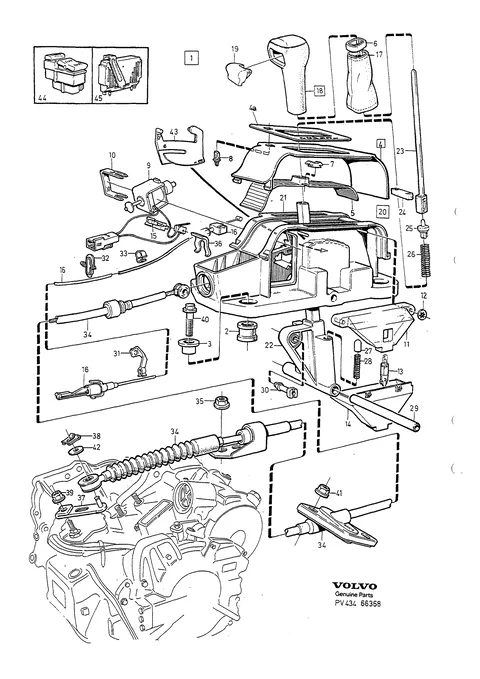

Shift control transmission, automatic · 474Volvo 850 (USA) · side 481Vis sprengskisse

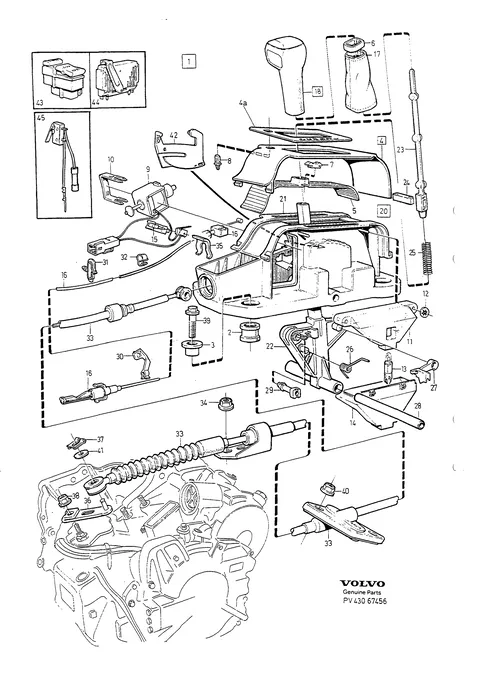

Shift control transmission, automatic · 476Volvo 850 (USA) · side 483Vis sprengskisse

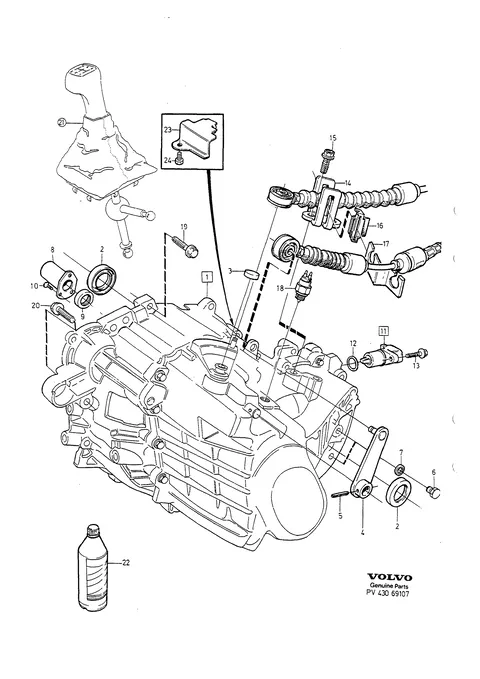

Manual transmissionVolvo 850 (USA) · side 459Vis sprengskisse

VinkelväxelVolvo 850 (USA) · side 467Vis sprengskisse

Control systemVolvo 850 (USA) · side 477Vis sprengskisse

Alle sprengskisser

47 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

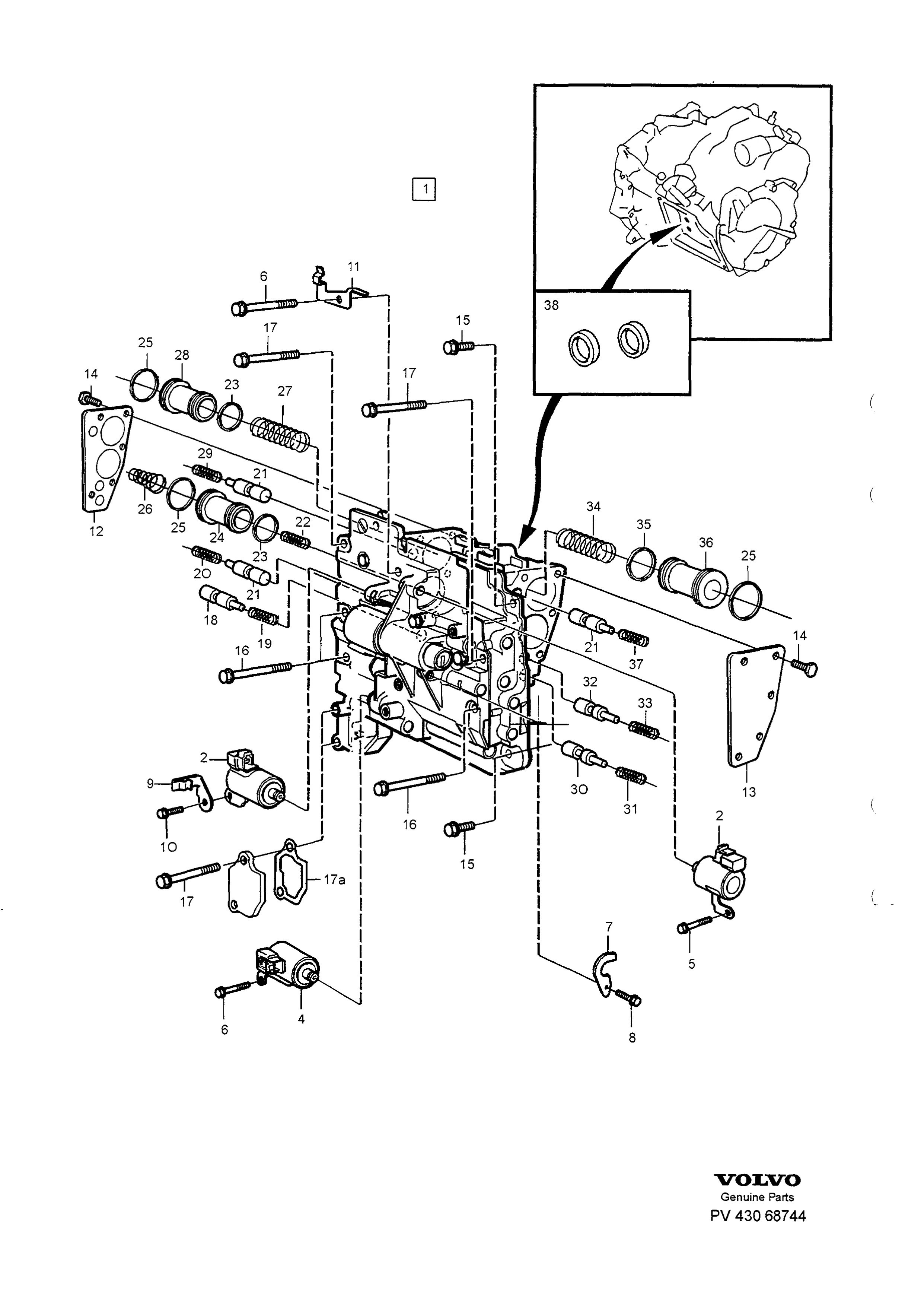

Systeme de controle

Girkasse · Volvo 850 (USA) · SYSTEME DE CONTROLE · 43 · side 477

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 850 · C70 / V70 / S70

106 deler · – i sortiment

9143555

Control system A

9143555

Antall per bil: 9143555 1

6843783

Solenoid A

6843783

Antall per bil: 2

2-2

6843783

Solenoid A

6843783

Antall per bil: 9143555 2 · 9143556 2

9122913

Douille

9122913

Inngår i: Solenoid

6843784

Solenoid B

6843784

Antall per bil: 1

4-2

6843784

Solenoid B

6843784

Antall per bil: 9143555 1 · 9143556 1

6843498

Feuille etain

6843498

5 Screw— lagerføres ikke som reservedel

6 Screw— lagerføres ikke som reservedel

9143494

Clamp A

9143494

Antall per bil: 1

7-2

9143494

Clamp A

9143494

Antall per bil: 9143555 1 · 9143556 1

9143493

Flange screw A

9143493

Antall per bil: 1

8-2

9143493

Flange screw A

9143493

Antall per bil: 9143555 1 · 9143556 1

9143496

Clamp B

9143496

Antall per bil: 1

9-2

9143496

Clamp B

9143496

Antall per bil: 9143555 1 · 9143556 1

9143493

Flange screw A

9143493

Antall per bil: 1

10-2

9143493

Flange screw A

9143493

Antall per bil: 9143555 1 · 9143556 1

9143495

Clamp C

9143495

Antall per bil: 1

11-2

9143495

Clamp C

9143495

Antall per bil: 9143555 1 · 9143556 1

9143586

Cover A

9143586

Antall per bil: 1

12-2

9143586

Cover A

9143586

Antall per bil: 9143555 1 · 9143556 1

9143587

Cover B

9143587

Antall per bil: 1

13-2

9143587

Cover B

9143587

Antall per bil: 9143555 1 · 9143556 1

9143585

Hexagon screw

9143585

Antall per bil: 12

14-2

9143585

Hexagon screw

9143585

Antall per bil: 9143555 12 · 9143556 12

9143535

Flange screw B

9143535

Antall per bil: 2

15-2

9143535

Flange screw B

9143535

Antall per bil: 9143555 2 · 9143556 2

9143536

Flange screw C

9143536

Antall per bil: 3

16-2

9143536

Flange screw C

9143536

Antall per bil: 9143555 3 · 9143556 3

9143537

Flange screw D

9143537

Antall per bil: 4

17-2

9143537

Flange screw D

9143537

Antall per bil: 9143555 4 · 9143556 4

17a

9181061

Gasket

9181061

Antall per bil: 1

17a-2

9181061

Gasket

9181061

Antall per bil: 9143555 1 · 9143556 1

9143510

Valve A

9143510

Antall per bil: 1

18-2

9143510

Valve A

9143510

Antall per bil: 9143555 1 · 9143556 1

9143589

Compression spring A

9143589

Antall per bil: 1

19-2

9143589

Compression spring A

9143589

Antall per bil: 9143555 1 · 9143556 1

9143591

Compression spring B

9143591

Antall per bil: 1

20-2

9143591

Compression spring white

9143591

Antall per bil: 9143555 1 · 9143556 1

9143573

Valve B

9143573

Antall per bil: 3

21-2

9143573

Valve B

9143573

Antall per bil: 9143555 3 · 9143556 3

9143601

Compression spring C

9143601

Antall per bil: 1

22-2

9143601

Compression spring light green

9143601

Antall per bil: 9143555 1 · 9143556 1

9143576

Sealing ring A

9143576

Antall per bil: 9143555 1 · 9143556 2 · 9143557 1

23-2

9143575

Sealing ring B

9143575

Antall per bil: 9143555 1 · 9143557 1

23-5

9143576

Sealing ring A

9143576

Antall per bil: 9143555 2 · 9143556 2

9143579

Piston A

9143579

Antall per bil: 1

9143574

Sealing ring C

9143574

Antall per bil: 3

25-2

9143574

Sealing ring C

9143574

Antall per bil: 9143555 3 · 9143556 3

9143596

Compression spring D

9143596

Antall per bil: 9143555 1 · 9143557 1

9143594

Compression spring G

9143594

Antall per bil: 9143555 1

9143577

Piston B

9143577

Antall per bil: 9143555 1

28-2

9143578

Piston C

9143578

Antall per bil: 9143557 1

28-3

9143578

Piston C

9143578

Antall per bil: 9143556 1

9143588

Compression spring L

9143588

Antall per bil: 9143555 1 · 9143557 1

29-2

9143599

Compression spring M

9143599

Antall per bil: 9143556 1

29-3

9143588

Compression spring yellow

9143588

Antall per bil: 9143555 1 · 9143556 1

9143491

Valve C

9143491

Antall per bil: 1

30-2

9143491

Valve C

9143491

Antall per bil: 9143555 1 · 9143556 1

9143590

Compression spring N

9143590

Antall per bil: 9143555 1 · 9143557 1

31-2

9143602

Compression spring O

9143602

Antall per bil: 9143556 1

31-3

9143590

Compression spring N

9143590

Antall per bil: 9143555 1 · 9143556 1

9143572

Valve D

9143572

Antall per bil: 1

32-2

9143572

Valve D

9143572

Antall per bil: 9143555 1 · 9143556 1

9143598

Compression spring P

9143598

Antall per bil: 1

33-2

9143598

Compression spring lilac marking

9143598

Antall per bil: 9143555 1 · 9143556 1

9143600

Compression spring Q

9143600

Antall per bil: 9143555 1

9143581

Sealing ring D

9143581

Antall per bil: 9143555 1

9143583

Piston D

9143583

Antall per bil: 9143555 1

36-2

9143584

Piston E

9143584

Antall per bil: 9143557 1

36-3

9143584

Piston E

9143584

Antall per bil: 9143556 1

9143599

Compression spring M

9143599

Antall per bil: 1

37-2

9143599

Compression spring blue marking

9143599

Antall per bil: 9143555 1 · 9143556 1

9181060

Sealing ring F

9181060

Antall per bil: 2

38-2

9181060

Sealing ring F

9181060

Antall per bil: 9143555 2 · 9143556 2

973968

Contre ecrou bride A

973968

6843051

Vis a bride

6843051

9181347

Contre ecrou bride B

9181347

Rondelle

Ikke i sortimentet

Disque blocage

Ikke i sortimentet

Interrupteur programme conduite

Ikke i sortimentet

9181203

Systeme controle

9181203

Fra Volvos originalkatalog

Katalog: 850 (USA)
Gruppe · side: Gruppe 43 · Katalogside 477
Antallkolonner: A = 9143555 · B = 9143556 · C = 9143557

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

TURBO: turbo

Slik leser du numrene

9143555 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
