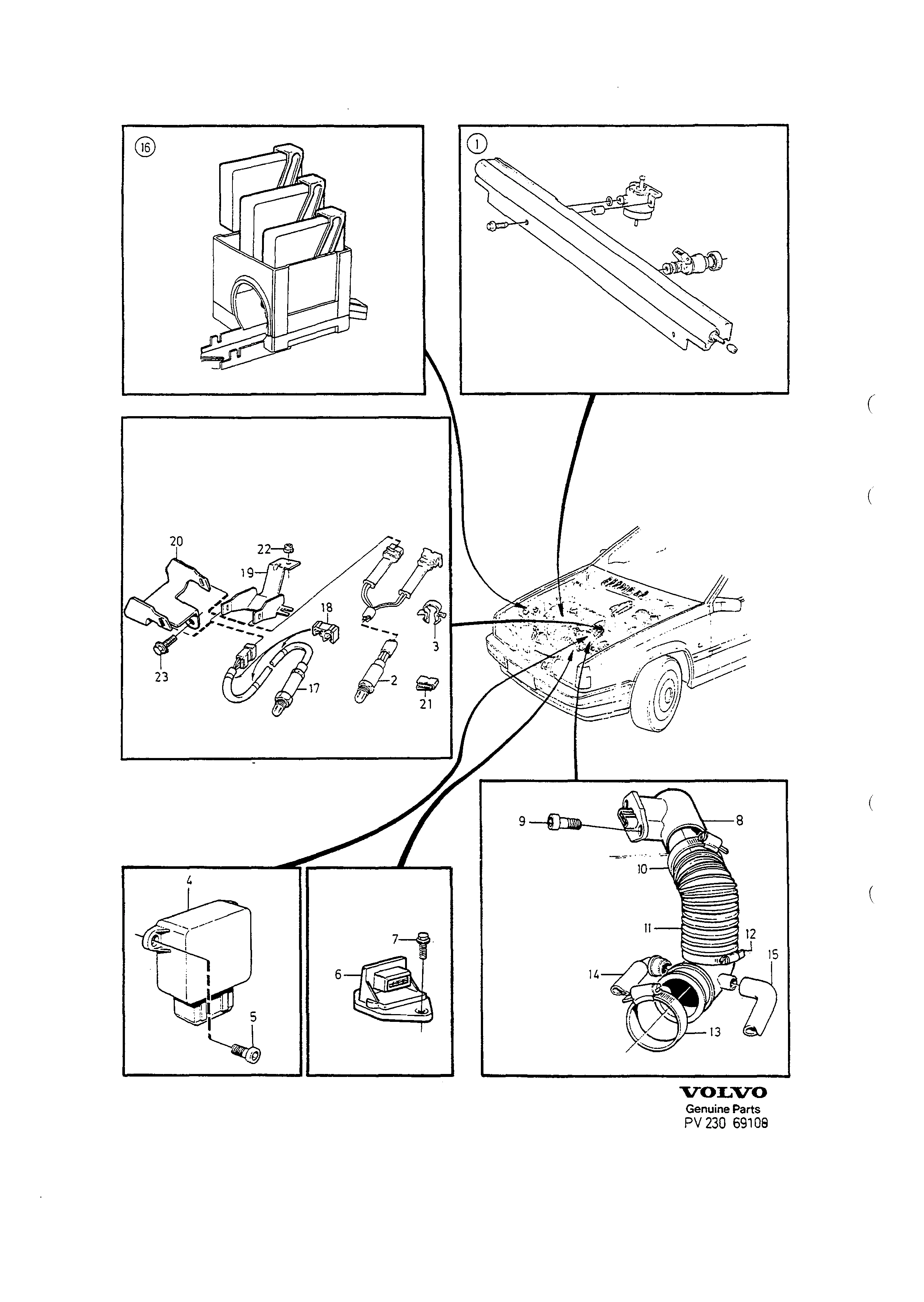

Fuel system systeme d'alimentation
Drivstoffsystem · FUEL SYSTEM SYSTEME D'ALIMENTATION · side 135
Samme KA-nummer finnes også i: 850
140 deler · – i sortiment
1
1
Fuel pressure pipes with fittings
1-2
1
SEE 23·147/A
Ikke i sortimentet
Antall per bil: B5252S 1
1-3
1
SEE 23·147/B
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
1-4
1
SEE 23·147/C
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
1-5
1
SEE 23·147/D
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
1-6
1
Fuel pressure pipes with fittings
1-7
1
SEE 23·149/A
Ikke i sortimentet
Antall per bil: B5252S 1
1-8
1
SEE 23·149/B
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
1-9
1
SEE 23·149/C
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
1-10
1
SEE 23·149/D
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
1-11
1
Fuel pressure pipes with fittings
1-12
1
SEE 23·151/A
Ikke i sortimentet
Antall per bil: B5252S 1
1-13
1
SEE 23·151/B
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
1-14
1
SEE 23·151/C
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
1-15
1
SEE 23·151/D
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
2
3531075
Heated oxygen sensor A
3531075
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1
2-2
9135664
Heated oxygen sensor B
9135664
Antall per bil: B5254S manuelt gir 1
2-3
1271576
Heated oxygen sensor C
1271576
Antall per bil: B5254S automatgir 1
2-4
9135329
Heated oxygen sensor D
9135329
Antall per bil: B5252S 1
2-5
1271939
Heated oxygen sensor E
1271939
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
2-7
1271939
Heated oxygen sensor E
1271939
Antall per bil: B5254S automatgir 1
2-10
1271939
Heated oxygen sensor E
1271939
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1
3
3507479
Clip A
3507479
Antall per bil: 2
4
1336385
Potentiometer
1336385
Antall per bil: 1
5
959174
Hex. socket screw
959174
Antall per bil: 2
5-2
955224
Screw A
955224
Antall per bil: 2
6
6842539
Sensor accelerometerr
6842539
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
6-4
6842539
Sensor accelerometerr
6842539
Antall per bil: B5254S automatgir 1
7
946934
Flange screw A
946934
Antall per bil: B5254S manuelt gir 2 · B5254S automatgir 2 · turbo manuelt gir 2 · turbo automatgir 2
8
1366220
Mass air flow sensor A
1366220
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1 · turbo manuelt gir 1 · turbo automatgir 1
8-3
1275749
Mass air flow sensor B
1275749
Antall per bil
- (3507697) MAF SENSOR1
- MAF SENSOR1
9
979741
Screw B
979741
Antall per bil: 2
10
967764
Hose clamp A
967764
Antall per bil: 1
11
9141228
Fresh air hose A
9141228
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1
11-2
9141229
Fresh air hose B
9141229
Antall per bil: B5252S 1
11-3
9180764
Fresh air hose C
9180764
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
11-4
11
Replacement parts
11-5
1275995
1275995-7
1275995
11-6
11
SEE 25·187/C
Ikke i sortimentet
11-7
460225
460225-6
460225
11-8
11
SEE 25·187/C
Ikke i sortimentet
11-9
687245
687245-1
687245
11-10
11
SEE 25·187/C
Ikke i sortimentet
11-13
9186200
Fresh air hose D
9186200
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
11-14
11
Replacement parts
11-16
11
SEE 25·187/C
Ikke i sortimentet
11-18
11
SEE 25·187/C
Ikke i sortimentet
11-20
11
SEE 25·187/C
Ikke i sortimentet
11-22
9179300
Fresh air hose E
9179300
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1
11-24
9179301
Fresh air hose F
9179301
Antall per bil: B5252S 1
11-26
11
Replacement parts
11-28
11
SEE 25·187/C
Ikke i sortimentet
11-30
11
SEE 25·187/C
Ikke i sortimentet
11-32
11
SEE 25·187/C
Ikke i sortimentet
12
967764
Hose clamp A
967764
Antall per bil: B5252S 1 · B5254S manuelt gir 1 · B5254S automatgir 1
13
967764
Hose clamp A
967764
Antall per bil: B5252S 1 · B5254S manuelt gir 1 · B5254S automatgir 1
13-2
943479
Hose clamp B
943479
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
14
14
Crankcase ventilation
14-2
14
SEE 25·185/D
Ikke i sortimentet
Antall per bil: B5252S 1
14-3
14
SEE 25·185/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1
14-4
14
SEE 25·187/A
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
14-5
14
Crankcase ventilation
14-6
14
SEE 25·185/E
Ikke i sortimentet
Antall per bil: B5252S 1
14-7
14
SEE 25·185/B
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
14-8
14
SEE 25·185/C
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
14-9
14
SEE 25·187/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
14-10
14
Crankcase ventilation
14-11
14
SEE 25·185/E
Ikke i sortimentet
Antall per bil: B5252S 1
14-12
14
SEE 25·185/B
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
14-13
14
SEE 25·185/C
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
14-14
14
1996
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
14-15
14
SEE 25·187/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
14-16
14
1997
Ikke i sortimentet
14-17
14
SEE 25·187/C
Ikke i sortimentet
15
15
Control slide with fittings
15-2
15
MAN.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
15-3
15
SEE 28·249/C
Ikke i sortimentet
Antall per bil: B5252S 1
15-4
15
AUTO.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
15-5
15
SEE 28·253/C
Ikke i sortimentet
Antall per bil: B5252S 1
15-6
15
SEE 28·249/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
15-7
15
SEE 28·253/A
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
15-8
15
SEE 28·249/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1
15-9
15
SEE 28·253/B
Ikke i sortimentet
Antall per bil: turbo automatgir 1
15-10
15
Control slide with fittings
15-11
15
MAN.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
15-12
15
SEE 28·249/C
Ikke i sortimentet
Antall per bil: B5252S 1
15-13
15
AUTO.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
15-14
15
SEE 28·253/C
Ikke i sortimentet
Antall per bil: B5252S 1
15-15
15
SEE 28·249/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
15-16
15
SEE 28·253/A
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
15-17
15
SEE 28·249/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1 · turbo automatgir 1
15-18
15
SEE 28·253/B
Ikke i sortimentet
Antall per bil: turbo automatgir 1
15-19
15
Control slide with fittings
15-20
15
MAN.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
15-21
15
SEE 28·249/C
Ikke i sortimentet
Antall per bil: B5252S 1
15-22
15
AUTO.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
15-23
15
SEE 28·253/C
Ikke i sortimentet
Antall per bil: B5252S 1
15-24
15
SEE 28·249/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
15-25
15
SEE 28·253/A
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
15-26
15
SEE 28·249/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1
15-27
15
SEE 28·253/B
Ikke i sortimentet
Antall per bil: turbo automatgir 1
16
16
Control unit fuel system
16-2
16
MAN.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
16-3
16
SEE 28·249/C
Ikke i sortimentet
Antall per bil: B5252S 1
16-4
16
AUTO.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
16-5
16
SEE 28·253/C
Ikke i sortimentet
Antall per bil: B5252S 1
16-6
16
SEE 28·249/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
16-7
16
SEE 28·253/A
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
16-8
16
SEE 28·249/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1
16-9
16
SEE 28·253/B
Ikke i sortimentet
Antall per bil: turbo automatgir 1
16-10
16
Control unit fuel system
16-11
16
MAN.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
16-12
16
SEE 28·249/C
Ikke i sortimentet
Antall per bil: B5252S 1
16-13
16
AUTO.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
16-14
16
SEE 28·253/C
Ikke i sortimentet
Antall per bil: B5252S 1
16-15
16
SEE 28·249/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
16-16
16
SEE 28·253/A
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
16-17
16
SEE 28·249/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1
16-18
16
SEE 28·253/B
Ikke i sortimentet
Antall per bil: turbo automatgir 1
16-19
16
Control unit fuel system
16-20
16
MAN.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
16-21
16
SEE 28·249/C
Ikke i sortimentet
Antall per bil: B5252S 1
16-22
16
AUTO.TRANS
Ikke i sortimentet
Antall per bil: B5252S 1
16-23
16
SEE 28·253/C
Ikke i sortimentet
Antall per bil: B5252S 1
16-24
16
SEE 28·249/A
Ikke i sortimentet
Antall per bil: B5254S manuelt gir 1
16-25
16
SEE 28·253/A
Ikke i sortimentet
Antall per bil: B5254S automatgir 1
16-26
16
SEE 28·249/B
Ikke i sortimentet
Antall per bil: turbo manuelt gir 1
16-27
16
SEE 28·253/B
Ikke i sortimentet
Antall per bil: turbo automatgir 1
17
9125371
Heated oxygen sensor rear A
9125371
Antall per bil
- Sonde lambda arriere1
- eksklusive B5254T1
17-2
9125371
Heated oxygen sensor rear A
9125371
Antall per bil: B5254S manuelt gir 1 · B5254S automatgir 1 · turbo manuelt gir 1 · turbo automatgir 1
17-4
1275610
Heated oxygen sensor F
1275610
Antall per bil
- rear arriere B5254T erstattet av 1PCS 9125372-4, 1PCS 9180963-2, 1PCS 977103-1.1
- rear arriere B5254T erstattet av 1PCS 9125372-41
17-6
9125372
Heated oxygen sensor rear B
9125372
Antall per bil: B5254S automatgir 1 · turbo automatgir 1
18
9135613
Clip B
9135613
Antall per bil: turbo manuelt gir 4 · turbo automatgir 4
18-3
9135613
Clip B
9135613
Antall per bil: B5254S automatgir 4
19
9186330
Bracket A
9186330
Antall per bil
- automatgir (9162613)(9135387)1
- (9162613)(9135387)1
- automatgir (9162613)(9135387)1
- (9162613)(9135387)1
- automatgir (9162613)1
- (9162613)1
20
9180963
Bracket B
9180963
Antall per bil: B5252S 1
21
6849679
Clip C
6849679
Antall per bil: 1
22
945407
Flange nut
945407
Antall per bil: B5252S 1 · B5254S automatgir 1 · turbo automatgir 1
23
977103
Flange screw B
977103
Antall per bil: B5252S 1
23-3
977103
Flange screw B
977103
Antall per bil: B5252S 1 · B5254S manuelt gir 1 · turbo manuelt gir 1
- 1) For cars without air pump
- 2) For cars with air pump.
- 1) FC 1; 4DRS CH -300565. FC 2; 4DRS CH -299004, 5DRS CH - 209040.
- 2) FC 1; 4DRS CH 300566-. FC 2; 4DRS CH 299005-, 5DRS CH 209041-.
Fra Volvos originalkatalog
- Katalog
- 850 (USA)
- Gruppe · side
- Gruppe 23 · Katalogside 135
- Antallkolonner
- A = B5252S (2,5 l 5-cyl 10-ventils (850/S70/V70)) · B = B5254S MAN.TRANS · C = B5254S AUTO.TRANS · D = TURBO MAN.TRANS · E = TURBO AUTO.TRANS
Fotnoter
- 1)
- For cars without air pump
- 2)
- For cars with air pump.
- 1)
- FC 1; 4DRS CH -300565. FC 2; 4DRS CH -299004, 5DRS CH - 209040.
- 2)
- FC 1; 4DRS CH 300566-. FC 2; 4DRS CH 299005-, 5DRS CH 209041-.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- 4DRS
- 4-door car
- 5DRS
- 5-dørs personbil
- I.DIA
- inner diameter
- AUTO.TRANS
- automatic transmission
- MAN.TRANS
- manual transmission C2
Slik leser du numrene
- 3531075 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
