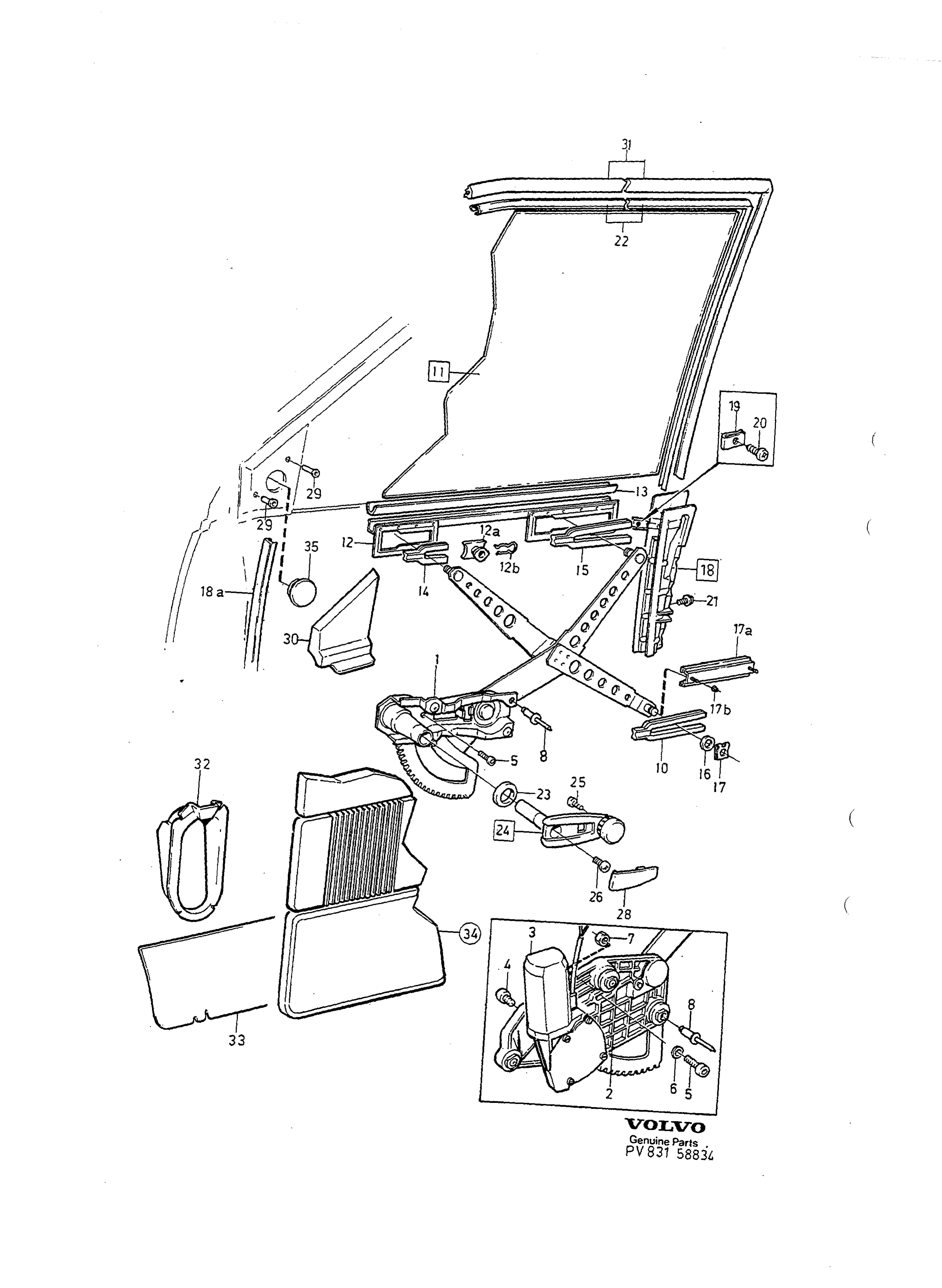

Framdörr hissmekanism till Volvo 940/960
Dører og luker · Volvo 940 / 960 · FRONT DOOR WINDER MECHANISM · 83 · side 1319
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1991
66 deler · – i sortiment
1
3538171
Fönsterhiss, v A
3538171
Antall per bil: manuelle vindusheiser 1
1-2
3528557
Fönsterhiss, v B
3528557
Antall per bil: manuelle vindusheiser 1
1-3
3538172
Fönsterhiss, h A
3538172
Antall per bil: manuelle vindusheiser 1
1-4
3528558
Fönsterhiss, h B
3528558
Antall per bil: manuelle vindusheiser 1
2
3538175
Fönsterhiss, v C
3538175
Antall per bil: elektriske vinduer 1
2-2
3528565
Fönsterhiss, v D
3528565
Antall per bil: elektriske vinduer 1
2-3
3538176
Fönsterhiss, h C
3538176
Antall per bil: elektriske vinduer 1
2-4
3528566
Fönsterhiss, h D
3528566
Antall per bil: elektriske vinduer 1
3 Elmotor, v— lagerføres ikke som reservedel
3 Elmotor, h— lagerføres ikke som reservedel
4
965175
Flänsskruv
965175
Antall per bil: elektriske vinduer 6
5
942000
Skruv A
942000
Antall per bil: manuelle vindusheiser 2
5-2
942001
Skruv B
942001
Antall per bil: elektriske vinduer 2
6
941906
Fjäderbricka
941906
Antall per bil: elektriske vinduer 2
7
955781
Mutter
955781
Antall per bil: elektriske vinduer 2
8
966874
Blindnit
966874
Antall per bil: 8
10
1268660
Skoning
1268660
Antall per bil: 2
11 Glas
Merknad: Se gruppe 84, side 1365 (VINDRUTA, BAKRUTA, SIDORUTOR)
- 1358483
Glas, v
- 1358484
Glas, h
- 1268537
Glas, v
- 1268538
Glas, h
12 Hisskena— lagerføres ikke som reservedel
12a
3509416
Glidsko
3509416
Antall per bil: 2
12b
6817147
Clips A
6817147
Antall per bil: 1
13
1213920
Fyllnadsband
1213920
Antall per bil: X
14
1268661
Skoning, främre
1268661
Antall per bil: 1
15
1268658
Skoning, bakre
1268658
Antall per bil: 1
16
1334889
Bricka
1334889
Antall per bil: 6
17
6848221
Clips B
6848221
Antall per bil: 6
17a
3536798
Skena
3536798
Antall per bil: 2
17b
968735
Flänsmutter
968735
Antall per bil: 4
18
3503961
Styrning, v bakre
3503961
Antall per bil: 1
18-2
3503962
Styrning, h bakre
3503962
Antall per bil: 1
18a Styrning, v främre— lagerføres ikke som reservedel
Merknad: 2) Ingår i dörr komplett.
18a Styrning, h främre— lagerføres ikke som reservedel
Merknad: 2) Ingår i dörr komplett.
19
1255989
Fjädermutter
1255989
Antall per bil: 1
20
958236
Skruv C
958236
Antall per bil: 2
21
949987
Skruv D
949987
Antall per bil: 4
22
22
Styrlist
erstattet artikkel
Antall per bil: 2
22-2
6846391
Styrlist, v
6846391
Antall per bil: 1
22-3
9152003
Styrlist, h
9152003
Antall per bil: 1
23
3526004
Täckring, svart
3526004
Antall per bil: manuelle vindusheiser 2
23-2
3526005
Täckring, blå
3526005
Antall per bil: manuelle vindusheiser 2
23-3
3526786
Täckring, beige
3526786
Antall per bil: manuelle vindusheiser 2
23-4
3526785
Täckring, röd
3526785
Antall per bil: manuelle vindusheiser 2
23-5
3526784
Täckring, grå
3526784
Antall per bil: manuelle vindusheiser 2
24
1380880
Vev, svart
1380880
Antall per bil: manuelle vindusheiser 2
24-2
1380881
Vev, blå
1380881
Antall per bil: manuelle vindusheiser 2
24-3
1380830
Vev, beige
1380830
Antall per bil: manuelle vindusheiser 2
24-4
1380834
Vev, röd
1380834
Antall per bil: manuelle vindusheiser 2
24-5
1380848
Vev, grå
1380848
Antall per bil: manuelle vindusheiser 2
25
955126
Skruv E
955126
Antall per bil: manuelle vindusheiser 1
26
1355495
Skruv F
1355495
Antall per bil: manuelle vindusheiser 2
28
1316120
Täcklist, svart
1316120
Antall per bil: manuelle vindusheiser 2
28-2
1316121
Täcklist, blå
1316121
Antall per bil: manuelle vindusheiser 2
28-3
1380841
Täcklist, beige
1380841
Antall per bil: manuelle vindusheiser 2
28-4
1380842
Täcklist, röd
1380842
Antall per bil: manuelle vindusheiser 2
28-5
1380843
Täcklist, grå
1380843
Antall per bil: manuelle vindusheiser 2
29
1264233
Tätning
1264233
Antall per bil: 4
30
1392857
Panel, v
1392857
Antall per bil: 1
30-2
1392858
Panel, h
1392858
Antall per bil: 1
30 Panel
Merknad: Se gruppe 84, side 1361 (UTVÄNDIG BACKSPEGEL, ELDRIVEN)
- 1392857
Panel, v
1392857 · UTVÄNDIG BACKSPEGEL, ELDRIVEN · Posisjonsnummer 18
- 1392858
Panel, h
1392858 · UTVÄNDIG BACKSPEGEL, ELDRIVEN · Posisjonsnummer 18
31
1392797
Tätningslist, v
1392797
Antall per bil: 1
31-2
1392798
Tätningslist, h
1392798
Antall per bil: 1
32
1338657
Kåpa
1338657
Antall per bil: 2
33
33
Droppskydd, v
erstattet artikkel
Antall per bil: 1
33-2
33
Droppskydd, h
erstattet artikkel
Antall per bil: manuelle vindusheiser 1
34 Dörrpanel
Merknad: Se gruppe 85, side 1441 (ARTIKLAR FÖR FRÄMRE DÖRRPANEL)
35
1320163
Plugg
1320163
Antall per bil: elektriske vinduer 2
- 1) Serviceutförande.
- 2) Ingår i dörr komplett.
- 3) Elektrisk backspegel.
- 4) Mekanisk backspegel.
Fra Volvos originalkatalog
- Katalog
- 940 / 960
- Gruppe · side
- Gruppe 83 · Katalogside 1319
- Antallkolonner
- A = M.W · B = P.W
Fotnoter
- 1)
- Serviceutförande.
- 2)
- Ingår i dörr komplett.
- 3)
- Elektrisk backspegel.
- 4)
- Mekanisk backspegel.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
Slik leser du numrene
- 3538171 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
