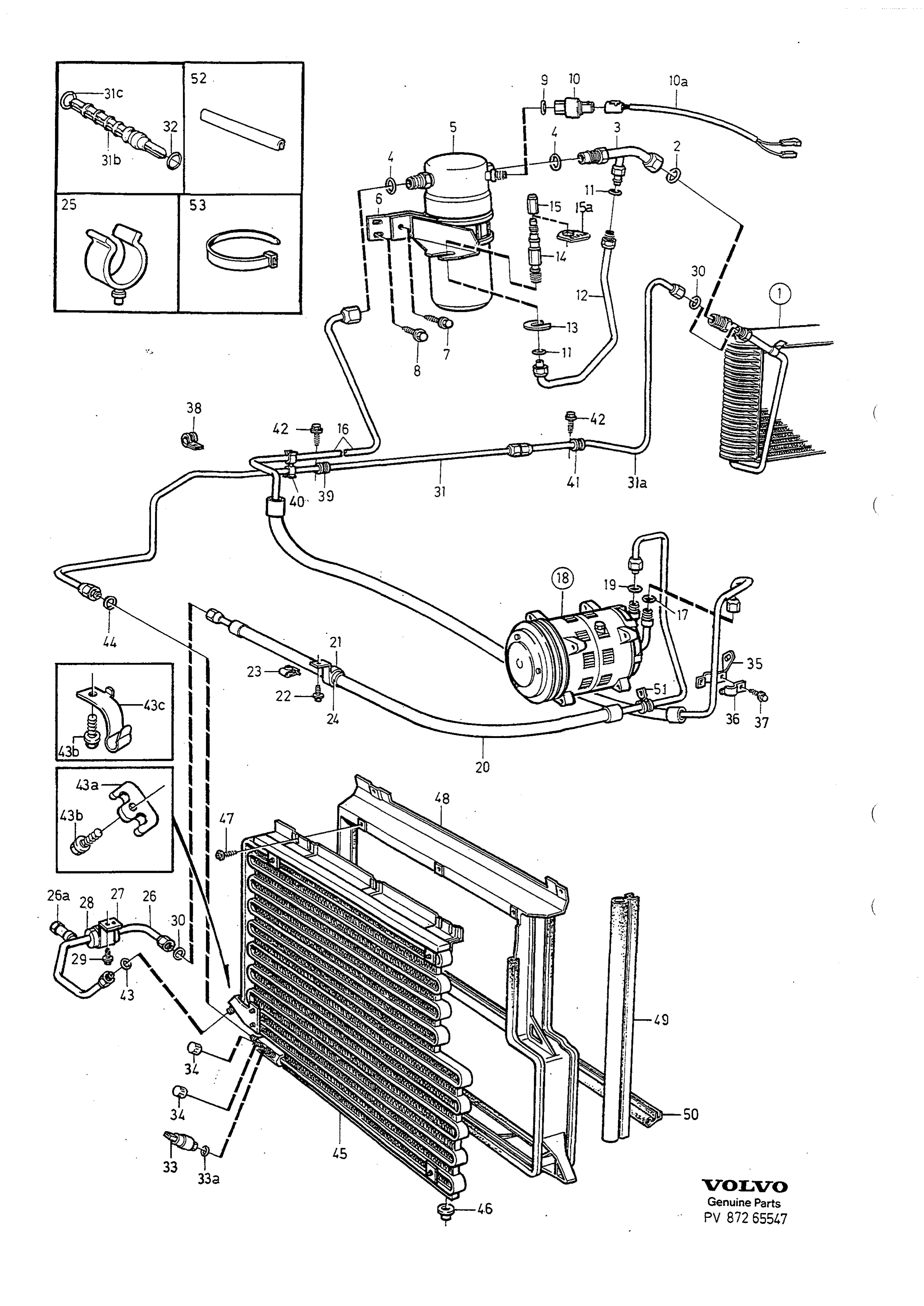

Luftkonditionering till Volvo D24 - 940/960
Klimaanlegg · AIR CONDITIONING · side 1623
108 deler · – i sortiment
1 Evaporator
Merknad: Se gruppe 87, side 1581 (VÄRMEELEMENT MED MANUELL KLIMATKONTROLL)
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
- 6848733
Evaporator
6848733 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
- 6848734
Evaporator
6848734 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 28
1 Evaporator
Merknad: Se gruppe 87, side 1585 (VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL)
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 27
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 27
2
2
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
2-2
3537507
O-ring A
3537507
Antall per bil: 1
3
1259367
Anslutning
1259367
Antall per bil: 1
3-2
6841158
Rör A
6841158
Antall per bil: 1
4
4
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: 2
4-2
3537521
O-ring B
3537521
Antall per bil: 2
5
9144327
Ackumulator
9144327
Antall per bil: 1
5-2
5
Ackumulator
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
5-3
5
Ackumulator
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
6
3522609
Klamma A
3522609
Antall per bil: venstrestyrt 1992 1
6-2
3513738
Klamma B
3513738
Antall per bil: høyrestyrt 1992 1
6-3
3513654
Klamma C
3513654
Antall per bil: venstrestyrt 1993- 1
6-4
3513738
Klamma B
3513738
Antall per bil: høyrestyrt 1993- 1
7
968289
Skruv A
968289
Antall per bil: venstrestyrt 1992 1
7-2
945358
Flänsskruv A
945358
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
8
956092
Krysskruv
956092
Antall per bil: venstrestyrt 1992 2 · høyrestyrt 1992 2
8-2
965354
Semsskruv
965354
Antall per bil: venstrestyrt 1993- 2 · høyrestyrt 1993- 2
9
9
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1
9-2
3537501
O-ring C
3537501
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
10
10
Pressostat
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1
10-2
10
Pressostat
Ikke i sortimenteterstattet artikkel
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
10a
3522545
Ledningsmatta
3522545
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1
11
11
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 2 · høyrestyrt 1992 2
11-2
3537499
O-ring D
3537499
Antall per bil: venstrestyrt 1993- 2 · høyrestyrt 1993- 2
12
1259367
Anslutning
1259367
Antall per bil: venstrestyrt 1992 1 · venstrestyrt 1993- 1
12-2
3513735
Påfyllningsrör
3513735
Antall per bil: høyrestyrt 1992 1 · høyrestyrt 1993- 1
13
942926
Spårring
942926
Antall per bil: 1
14
1259367
Anslutning
1259367
Antall per bil: venstrestyrt 1992 1
14-2
9137337
Ventil A
9137337
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
15
6849456
Ventilhatt A
6849456
Antall per bil: venstrestyrt 1992 1 · venstrestyrt 1993- 1
15-2
3545575
Ventilhatt B
3545575
Antall per bil: høyrestyrt 1992 1 · høyrestyrt 1993- 1
16
3537905
Slang A
3537905
Antall per bil: venstrestyrt 1992 1
16-2
1370474
Slang B
1370474
Antall per bil: høyrestyrt 1992 1
16-3
16
Slang
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1993- 1
16-4
16
Slang
Ikke i sortimenteterstattet artikkel
Antall per bil: høyrestyrt 1993- 1
17
17
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1
17-2
3537507
O-ring A
3537507
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
18
18
Kompressor
Ikke i sortimentet
Antall per bil: 1
18-2
18
Kompressorupphängning
Ikke i sortimentet
Antall per bil: 1
18 Kompressordrivning
Merknad: Se gruppe 87, side 1655 (KOMPRESSOR, KOMPRESSORUPPHÄNGNING, KOMPRESSORDRIVNING)
19
19
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 2 · høyrestyrt 1992 2
19-2
3537503
O-ring E
3537503
Antall per bil: venstrestyrt 1993- 2 · høyrestyrt 1993- 2
20
3537408
Slang C
3537408
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1
20-2
6841068
Slang D
6841068
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
20-3
6841192
Slang E
6841192
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
21
1323946
Klamma D
1323946
Antall per bil: 1
22
968476
Flänsskruv B
968476
Antall per bil: 1
23
191391
Fjädermutter
191391
Antall per bil: 1
24
3537913
Klamma E
3537913
Antall per bil: 2
25
3537812
Klamma F
3537812
Antall per bil: 1
26
3537406
Skarvrör A
3537406
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1
26-2
3537880
Skarvrör B
3537880
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
26a
3522398
Ventil B
3522398
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1
27
3537756
Klamma G
3537756
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1 · venstrestyrt 1993- 1
28
3537761
Dämpslang
3537761
Antall per bil: 1
29
960866
Skruv B
960866
Antall per bil: 2
30
30
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1
30-2
3537507
O-ring A
3537507
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
31
31
Rör
erstattet artikkel
Antall per bil: venstrestyrt 1992 1
31-2
31
Rör
Ikke i sortimenteterstattet artikkel
Antall per bil: høyrestyrt 1992 1
31-3
3537409
Rör B
3537409
Antall per bil: venstrestyrt 1993- 1
31-4
3537478
Rör C
3537478
Antall per bil: høyrestyrt 1993- 1
31a
31a
Rör
erstattet artikkel
Antall per bil: høyrestyrt 1992 1
31a-2
6841201
Rör D
6841201
Antall per bil: venstrestyrt 1993- 1
31a-3
3537473
Rör E
3537473
Antall per bil: høyrestyrt 1993- 1
31b
1324829
Expansion valve
1324829
Antall per bil: venstrestyrt 1992 1
31b-2
3545086
Expansionsventil
3545086
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
31c
31c
0-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1
31c-2
3537503
O-ring E
3537503
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
32
3537797
O-ring F
3537797
Antall per bil: høyrestyrt 1992 1 · høyrestyrt 1993- 1
33
6848108
Pressostat violett
6848108
Antall per bil: venstrestyrt 1992 1
33-2
33
Pressostat violett
Ikke i sortimenteterstattet artikkel
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1 · høyrestyrt 1993- 1
33a
3537501
O-ring C
3537501
Antall per bil: høyrestyrt 1992 1 · høyrestyrt 1993- 1
34
3522294
Hatt
3522294
Antall per bil: venstrestyrt 1992 2 · høyrestyrt 1992 2
35
1388810
Klamma H
1388810
Antall per bil: venstrestyrt 1992 1 · venstrestyrt 1993- 1
36
1388809
Bygel
1388809
Antall per bil: venstrestyrt 1992 1 · venstrestyrt 1993- 1
37
965358
Skruv C
965358
Antall per bil: venstrestyrt 1992 1 · venstrestyrt 1993- 1
38
945611
Klamma I
945611
Antall per bil: høyrestyrt 1992 2 · høyrestyrt 1993- 2
39
952625
Klamma J
952625
Antall per bil: 1
40
3537973
Hållare
3537973
Antall per bil: venstrestyrt 1992 1 · venstrestyrt 1993- 1
41
952627
Klamma K
952627
Antall per bil: 1
42
945970
Skruv D
945970
Antall per bil: 2
43
43
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1 · høyrestyrt 1992 1
43-2
3537503
O-ring E
3537503
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
43a
6841206
överfall
6841206
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
43b
960866
Skruv B
960866
Antall per bil: venstrestyrt 1993- 2 · høyrestyrt 1993- 2
43c
6847558
Klamma L
6847558
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
44
44
O-ring
Ikke i sortimenteterstattet artikkel
Antall per bil: venstrestyrt 1992 1
44-2
3537499
O-ring D
3537499
Antall per bil: høyrestyrt 1992 1 · høyrestyrt 1993- 1
45
3537069
Kondensor A
3537069
Antall per bil: venstrestyrt 1992 1
45-2
45
Kondensor
Antall per bil: høyrestyrt 1992 1
45-3
45
Kondensor
erstattet artikkel
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
45-4
3537802
Kondensor B
3537802
Antall per bil: venstrestyrt 1992 1
45-5
3537972
Kondensor C
3537972
Antall per bil: høyrestyrt 1992 1 · venstrestyrt 1993- 1
45-6
45
Kondensor
erstattet artikkel
Antall per bil: venstrestyrt 1993- 1 · høyrestyrt 1993- 1
46
3522653
Bussning
3522653
Antall per bil: 2
47
972070
Skruv E
972070
Antall per bil
- eksklusive D24TIC3
- D24TIC2
47-2
972079
Sextandhålskruv
972079
Antall per bil: venstrestyrt 1993- 3 · høyrestyrt 1993- 3
47-4
971304
Skruv F
971304
Antall per bil: venstrestyrt 1993- 2 · høyrestyrt 1993- 2
48
48
Ram
erstattet artikkel
Antall per bil: 1
49
3537402
Tätning A
3537402
Antall per bil: 2
50
3537645
Tätning B
3537645
Antall per bil: 1
51
51
Klamma
Ikke i sortimenteterstattet artikkel
Antall per bil: 1
52
679754
Kantskyddslist
679754
Antall per bil: X
53
948211
Bandklamma
948211
Antall per bil: X
53 Elfläkt
Merknad: Se gruppe 26, side 489
- 1) Utan automatisk klimatkontroll.
- 2) Med automatisk klimatkontroll.
- 3) 940 4DRS CH-130805, 940 5DRS CH-81227
- 4) 940 4DRS CH 130806-. 940 5DRS CH 81228-.
Fra Volvos originalkatalog
- Katalog
- 940 / 960
- Gruppe · side
- Gruppe 87 · Katalogside 1623
- Antallkolonner
- A = L.H.D 1992 · B = R.H.D 1992 · C = L.H.D 1993- · D = R.H.D 1993-
Fotnoter
- 1)
- Utan automatisk klimatkontroll.
- 2)
- Med automatisk klimatkontroll.
- 3)
- 940, 4-dörrars personvagn: Til og med chassis nr 130805; 940, 5-dörrars personvagn: Til og med chassis nr 81227
- 4)
- 940, 4-dörrars personvagn: Chassis nr 130806–940; 5-dörrars personvagn: Fra chassis nr 81228
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- D24TIC
- 2,4 l 6-cyl turbodiesel intercooler (740/760/940)
Slik leser du numrene
- 3537507 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
