33 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

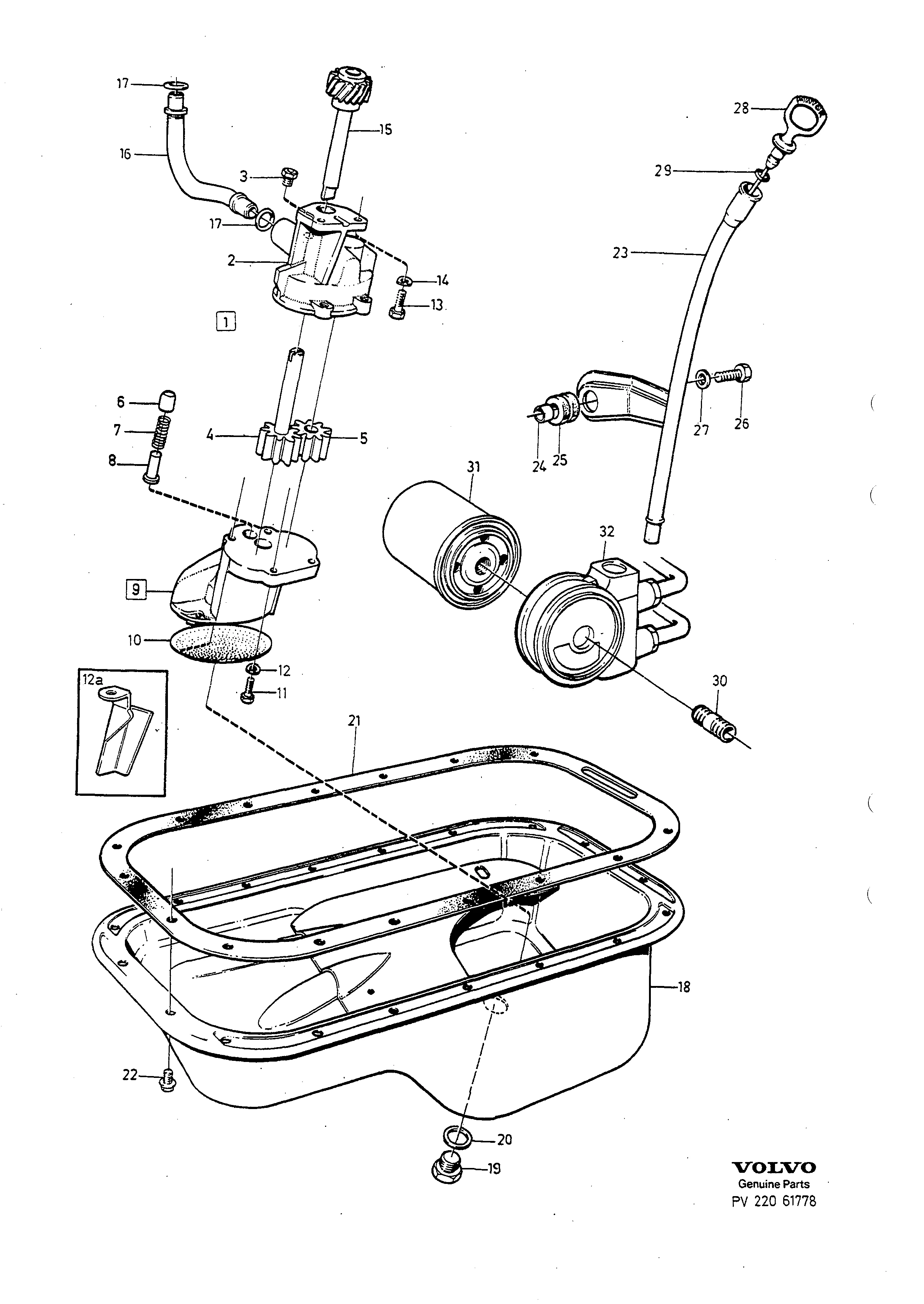

Smörjsystem till Volvo B230 - 940/960

Smøresystem · Volvo 940 / 960 · LUBRICATING SYSTEM · 22 · side 247

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1988–90 · 740 1991 · 740 / 760 1984 · 740 / 760 1985–87 · 760 1988

38 deler · – i sortiment

1346144

Oljepump

1346144

Antall per bil: 1

Hus

Ikke i sortimentet

Antall per bil: 1

463963

Ventil

463963

Antall per bil: 1

1276171

Kuggdrev A

1276171

Antall per bil: 1

4-2

1346126

Kuggdrev B

1346126

Antall per bil: 1

430114

Kugghjul A

430114

Antall per bil: 1

5-2

1346127

Kugghjul B

1346127

Antall per bil: 1

1332053

Kolv

1332053

Antall per bil: 1

1219536

Fjäder

1219536

Antall per bil: 1

1219666

Styrpinne

1219666

Antall per bil: 1

1346144

Oljepump

1346144

Antall per bil: 1

9-2

1346143

Underdel

1346143

Antall per bil: 1

10 Sil— lagerføres ikke som reservedel

940326

Insexskruv

940326

Antall per bil: 4

941906

Fjäderbricka A

941906

Antall per bil: 4

12a

1306981

Konsol

1306981

Antall per bil: 1

955296

Skruv A

955296

Antall per bil: 2

941907

Fjäderbricka B

941907

Antall per bil: 1

463365

Axel

463365

Antall per bil: 1

1276106

Tryckrör

1276106

Antall per bil: 1

418360

Gummiring

418360inngår i sett

Antall per bil: 2

1276121

Oljesump

1276121

Antall per bil: 1

948187

Propp

948187

Antall per bil: 1

18818

Packning A

18818inngår i sett

Antall per bil: 1

1378864

Packning B

1378864inngår i sett

Antall per bil: 1

944926

Flänsskruv

944926

Antall per bil: 18

1266817

Rör A

1266817

Antall per bil: 1

23-2

3507200

Rör B

3507200

Antall per bil: 1

1219647

Distanshylsa

1219647

Antall per bil: 1

941267

Plugg

941267

Antall per bil: 1

955295

Skruv B

955295

Antall per bil: 1

976944

Bricka

976944

Antall per bil: 1

3514627

Mätsticka

3514627

Antall per bil: 1

947114

O-ring

947114inngår i sett

Antall per bil: 1

1378114

Nippel A

1378114

Antall per bil: 1

30-2

1328776

Nippel B

1328776

Antall per bil: 1

3517857

Oljefilter

3517857

Antall per bil: 1

32 Oljekylning

Passer: Turbo

Merknad: Se gruppe 22, side 249 (OLJEKYLNING)

1) För fastsättning av slang vevhusventilation.
2) Använd art.nr 1266817-4 t.o.m årsmodell 1991, utom på följande motorvarianter och serienr.: 1289429 nr 10384-, 1289483 nr 3251-, 1289487 nr 1242-, 1289592 nr 3872-.
3) Använd art.nr 3507200-8 fr.o.m årsmodell 1992, samt på följande motorvarianter och serienr.: 1289429 nr 10384-, 1289483 nr 3251-, 1289487 nr 1242-, 1289592 nr 3872-.

Fra Volvos originalkatalog

Katalog: 940 / 960
Gruppe · side: Gruppe 22 · Katalogside 247

Fotnoter

1): För fastsättning av slang vevhusventilation.
2): Använd art.nr 1266817-4 t.o.m årsmodell 1991, utom på följande motorvarianter och serienr.: 1289429 nr 10384-, 1289483 nr 3251-, 1289487 nr 1242-, 1289592 nr 3872-.
3): Använd art.nr 3507200-8 fr.o.m årsmodell 1992, samt på följande motorvarianter och serienr.: 1289429 nr 10384-, 1289483 nr 3251-, 1289487 nr 1242-, 1289592 nr 3872-.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

B230FT: 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)
TURBO: turbo

Slik leser du numrene

1346144 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
