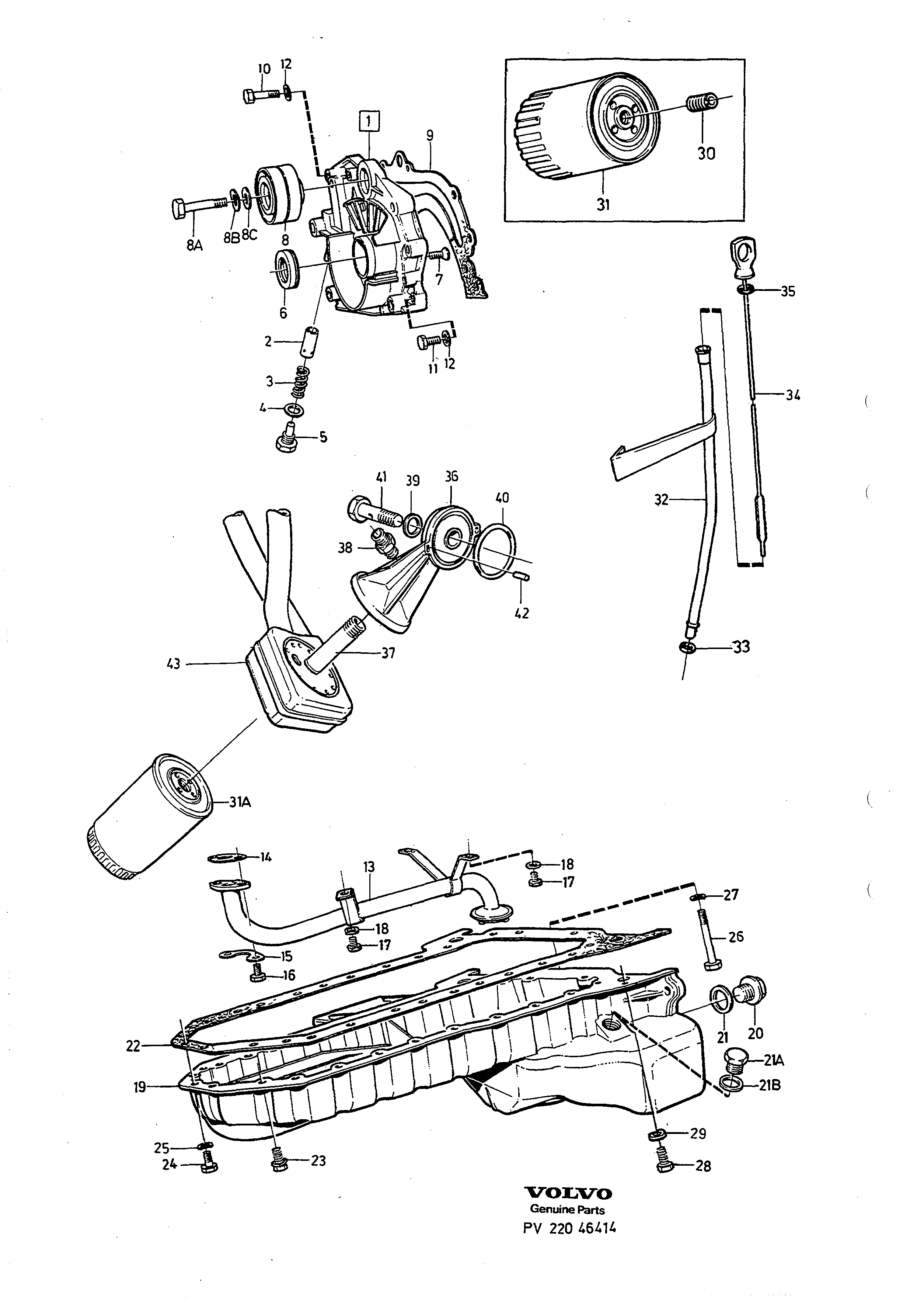

Smörjsystem till Volvo D24 - 940/960
Smøresystem · Volvo 940 / 960 · LUBRICATING SYSTEM · 22 · side 263
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1988–90 · 740 1991
54 deler · – i sortiment
1
1328977
Oljepump
1328977
Antall per bil: 1
2
1328239
Kolv
1328239
Antall per bil: 1
3
1328240
Fjäder
1328240
Antall per bil: 1
4
18677
Packning A
18677
Antall per bil: 1
5
1328241
Propp A
1328241
Antall per bil: 1
6
1257113
Tätningsring
1257113inngår i sett
Antall per bil: 1
7
956204
Skruv A
956204
Antall per bil: 6
8
1257120
Brytrulle
1257120
Antall per bil: 1
8a
1257608
Skruv B
1257608
Antall per bil: 1
8b
941906
Fjäderbricka A
941906
Antall per bil: 1
8c
960140
Bricka A
960140
Antall per bil: 1
9
3507028
Packning B
3507028
Antall per bil: 1
10
955275
Skruv C
955275
Antall per bil: 1
11
955273
Skruv D
955273
Antall per bil: 2
12
941906
Fjäderbricka A
941906
Antall per bil: 3
13
1257803
Rör A
1257803
Antall per bil: 1
14
3507029
Packning C
3507029inngår i sett
Antall per bil: 1
15
1257132
Låsbleck
1257132
Antall per bil: 1
16
955272
Skruv E
955272
Antall per bil: 2
17
955268
Skruv F
955268
Antall per bil: 3
18
941906
Fjäderbricka A
941906
Antall per bil: 3
19
1257693
Oljesump A
1257693
Antall per bil: 1
19-2
1257820
Oljesump B
1257820
Antall per bil: 1
20
966144
Propp B
966144
Antall per bil: 1
21
11998
Packning D
11998
Antall per bil: 1
21a
960631
Propp C
960631
Antall per bil: 1
21b
11996
Packning E
11996
Antall per bil: 1
22
3507025
Packning F
3507025inngår i sett
Antall per bil: 1
23
1257380
Skruv G
1257380
Antall per bil: 22
24
940101
Skruv H
940101
Antall per bil: 2
25
941906
Fjäderbricka A
941906
Antall per bil: 2
26
955286
Skruv I
955286
Antall per bil: 2
27
941906
Fjäderbricka A
941906
Antall per bil: 2
28
955295
Skruv J
955295
Antall per bil: 2
29
941907
Fjäderbricka B
941907
Antall per bil: 2
29-2
1257381
Skruv K
1257381
Antall per bil: 1
29-3
955892
Bricka B
955892
Antall per bil: 1
30 Nippel
31
1257492
Oljefilter A
1257492
Antall per bil: 1
31a
1328162
Oljefilter B
1328162
Antall per bil: 1
32
1257827
Rör B
1257827
Antall per bil: 1
33
960162
O-ring A
960162
Antall per bil: 1
34
1257134
Mätsticka
1257134
Antall per bil: 1
35
947114
O-ring B
947114
Antall per bil: 1
36
1328197
Konsol
1328197
Antall per bil: 1
37
1328222
Nippel A
1328222
Antall per bil: 1
37-2
1328776
Nippel B
1328776
Antall per bil: 1
38
1328221
Nippel C
1328221
Antall per bil: 1
39
947628
Packning G
947628
Antall per bil: 1
40
1328230
O-ring C
1328230
Antall per bil: 1
41
1328231
Hålskruv
1328231
Antall per bil: 1
42
1328224
Stift
1328224
Antall per bil: 2
43
43
Oljekylning
Antall per bil: 1
43-2
43
Oljekylning
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 940 / 960
- Gruppe · side
- Gruppe 22 · Katalogside 263
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- D24
- 2,4 l 6-cyl diesel (240/740/760)
- D24T
- 2,4 l 6-cyl turbodiesel (740/760)
- D24TIC
- 2,4 l 6-cyl turbodiesel intercooler (740/760/940)
Slik leser du numrene
- 1328977 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
