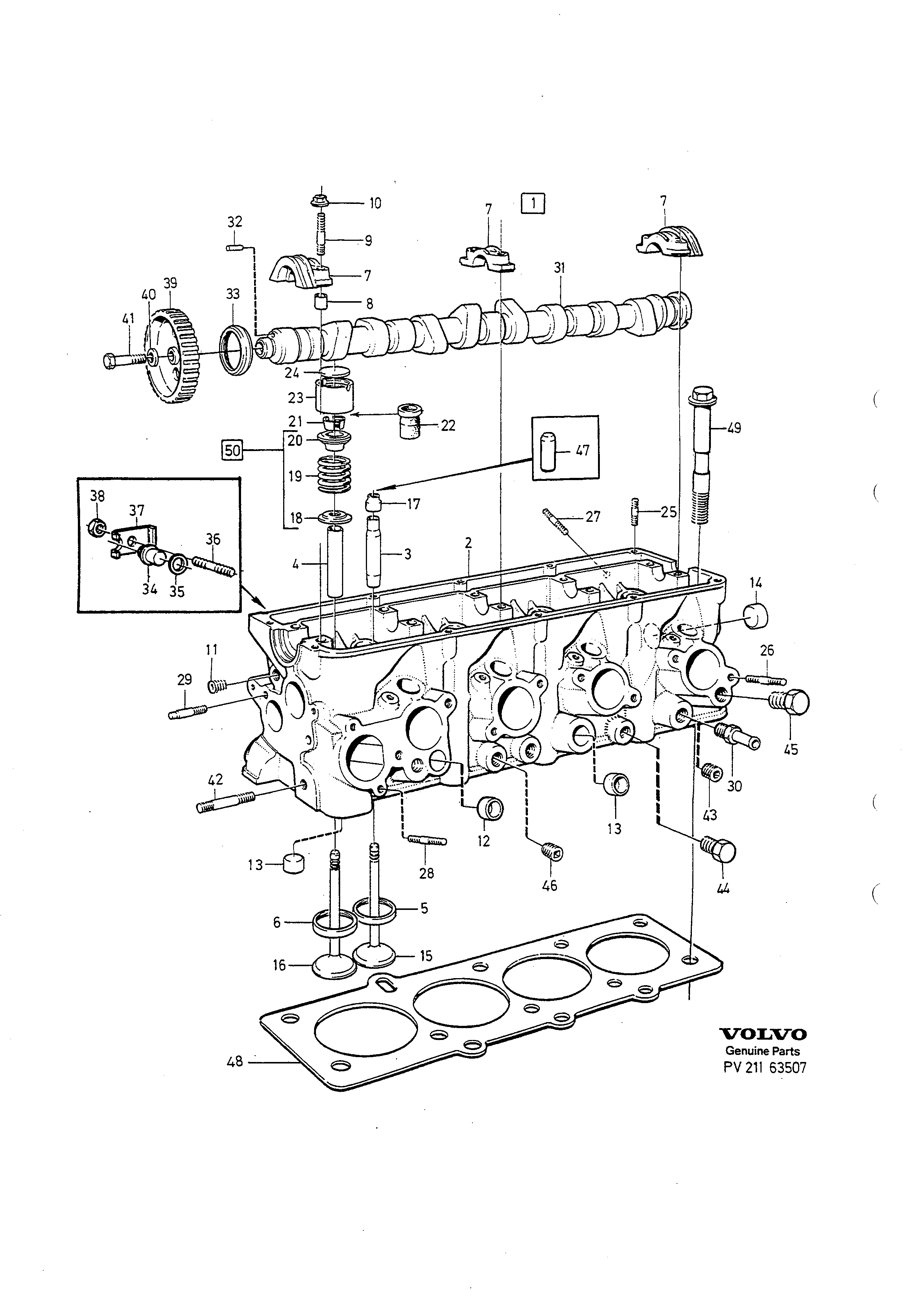

Cylinderhuvud till Volvo B200, B230 - 940/960

Motor · Volvo 940 / 960 · CYLINDER HEAD · 21 · side 143

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 740 1991

106 deler · – i sortiment

5003556

Cylinderhuvud, bytes A

5003556bytteenhet

Antall per bil

B200E (1277681)1
B230E (1277681)1

2 Cylinderhuvud— lagerføres ikke som reservedel

419652

Ventilstyrning insug A

419652

Antall per bil: 4

3547603

Ventilstyrning utblås A

3547603

Antall per bil: 4

4-2

3547604

Ventilstyrning utblås B

3547604

Antall per bil: 4

4-3

3547605

Ventilstyrning utblås C

3547605

Antall per bil: 4

6842082

Ventilsäte insug A

6842082

Antall per bil: 4

5-2

9135345

Ventilsäte insug B

9135345

Antall per bil: 4

5-3

9135346

Ventilsäte insug C

9135346

Antall per bil: 4

6842083

Ventilsäte utblås A

6842083

Antall per bil: 4

6-2

6842381

Ventilsäte utblås B

6842381

Antall per bil: 4

6-3

6842382

Ventilsäte utblås C

6842382

Antall per bil: 4

7 Lageröverfallsats— lagerføres ikke som reservedel

7 Lageröverfall— lagerføres ikke som reservedel

463690

Guide sleeve

463690

Antall per bil: 10

953049

Pinnskruv A

953049

Antall per bil: 10

945408

Flänsmutter

945408

Antall per bil: 10

940375

Propp A

940375

Antall per bil: 2

946778

Hattplugg A

946778

Antall per bil: X

946779

Hattplugg B

946779

Antall per bil: 2

13-2

955086

Hattplugg C

955086

Antall per bil: X

946780

Hattplugg D

946780

Antall per bil: 4

14-2

955088

Hattplugg E

955088

Antall per bil: X

463395

Inloppsventil

463395

Antall per bil: 4

463526

Avgasventil A

463526

Antall per bil: 4

16-2

3547247

Avgasventil B

3547247

Antall per bil: 4

1306630

Ventiltätning

1306630inngår i settInngår i sett

Antall per bil: 4

463399

Bricka A

463399Inngår i sett

Antall per bil: 8

18-2

9135132

Ventilfjäderbricka A

9135132

Antall per bil: 8

463739

Ventilfjäder A

463739

Antall per bil: 8

19-2

9135130

Ventilfjäder B

9135130

Antall per bil: 8

1266797

Ventilfjäderbricka B

1266797

Antall per bil: 8

20-2

9135131

Ventilfjäderbricka C

9135131

Antall per bil: 8

419643

Ventillås

419643

Antall per bil: 16

3514432

Dämpare

3514432

Antall per bil: 8

463075

Ventillyftare

463075

Antall per bil: 8

463546

Justerbricka A

463546

Antall per bil: X

953035

Pinnskruv B

953035

Antall per bil: 10

953046

Pinnskruv C

953046

Antall per bil

Inloppsrör lengde 42mm turbo / Inlet manifold7
Inloppsrör lengde 42mm eksklusive turbo / Inlet manifold8

26-2

953047

Pinnskruv D

953047

Antall per bil: 1

953047

Pinnskruv D

953047

Antall per bil: 8

27-2

953048

Pinnskruv E

953048

Antall per bil: 8

948606

Pinnskruv F

948606

Antall per bil: 2

463390

Pinnskruv G

463390

Antall per bil: 1

976040

Nippel

976040

Antall per bil: 1

1346442

Kamaxel A

1346442

Antall per bil

merket med volt B200E1
merket med volt B230E1

949433

Rörpinne

949433

Antall per bil: 1

6842273

Tätningsring

6842273inngår i settInngår i sett

Antall per bil: 1

1277457

Plugg

1277457

Antall per bil: 4

1378487

Packning A

1378487erstattet artikkel

Antall per bil: 4

953032

Pinnskruv H

953032

Antall per bil: 4

1266663

Klamma

1266663

Antall per bil: 4

955781

Mutter

955781

Antall per bil: 4

3514089

Kuggremhjul A

3514089

Antall per bil: 1

39-2

6842032

Kuggremhjul B

6842032

Antall per bil: 1

463580

Bricka B

463580

Antall per bil: 1

970952

Skruv A

970952

Antall per bil: 1

953077

Pinnskruv I

953077

Antall per bil: 1

968145

Propp B

968145

Antall per bil: 2

960629

Propp C

960629

Antall per bil: 1

960630

Propp D

960630

Antall per bil: 1

952076

Propp E

952076

Antall per bil: 1

1332645

Hylsa montering ventiltätning

1332645inngår i sett

Antall per bil: 1

1378645

Packning B

1378645inngår i sett

Antall per bil: B200 1

48-2

1378646

Packning C

1378646Inngår i sett

Antall per bil: B230 1

1306341

Skruv B

1306341

Antall per bil: 10

271793

Servicesats

271793

Antall per bil: 8

1) Reservdelsutförande.
2) Reservdelsutförande med ingående artiklar som pos: 18, 19 och 20 visar.

Fra Volvos originalkatalog

Katalog: 940 / 960
Gruppe · side: Gruppe 21 · Katalogside 143
Antallkolonner: A = B200 · B = B230

Fotnoter

1): Reservdelsutförande.
2): Reservdelsutförande med ingående artiklar som pos: 18, 19 och 20 visar.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

B200E: 2,0 l 4-cyl insprutning (240/740)
B200F: 2,0 l 4-cyl insprutning, katalysator (240/740/940)
B200FT: 2,0 l 4-cyl insprutning turbo, katalysator (740/940)
B230E: 2,3 l 4-cyl insprutning (240/740)
B230FB: 2,3 l 4-cyl insprutning, katalysator (940)
B230FD: 2,3 l 4-cyl insprutning, lågtryck (940)
B230FT: 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)
GT: GT-utførelse
STD: standardutførelse
O.DIA: diameter, yttre
O.S: overstørrelse
TURBO: turbo
THK: tjocklek
LG: lengde

Slik leser du numrene

5003556 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
