38 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

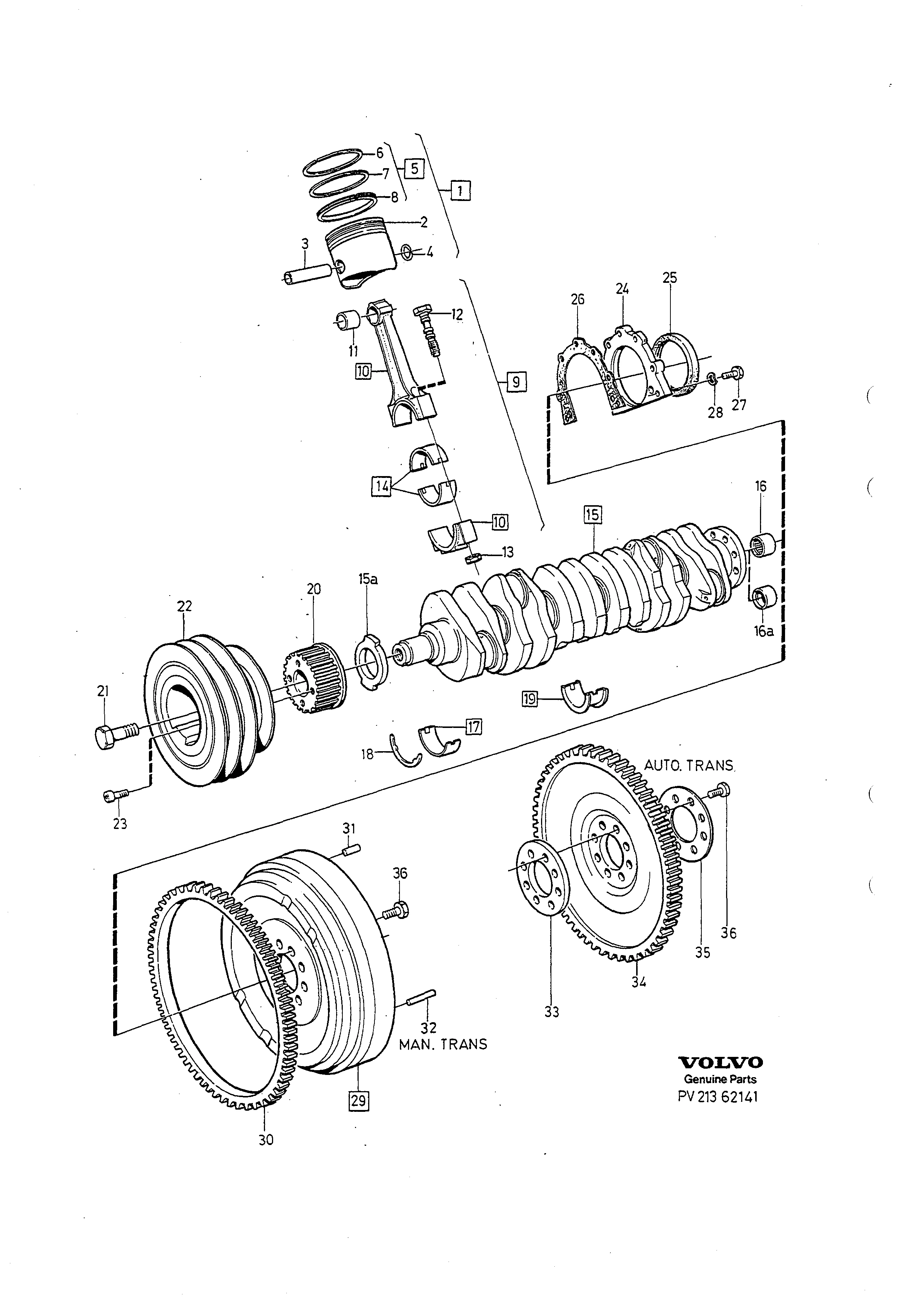

Vevmekanism till Volvo D24 - 940/960

Motor · Volvo 940 / 960 · CRANK MECHANISM · 21 · side 233

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 940 / 960 / S90 / V90

55 deler · – i sortiment

1 Kolvsats komplett— lagerføres ikke som reservedel

1-2

9135901

Kolvsats A

9135901

Inngår i: Kolvsats komplett

Antall per bil: 6

2 Kolv— inngår i sett + NS

3 Kolvtapp— inngår i sett + NS

1257297

Spårring

1257297

Inngår i: Kolvsats

Antall per bil: 6

271769

Kolvringsats A

271769

Inngår i: Kolvsats

Antall per bil: 6

6 Kompressionsring— inngår i sett + NS

7 Kompressionsring— inngår i sett + NS

8 Oljeavkastarring— inngår i sett + NS

270740

Vevstaksats

270740

Antall per bil: 1

10 Vevstake— inngår i sett + NS

1257089

Lagerbussning

1257089

Inngår i: Vevstake

Antall per bil: 6

3501787

Skruv A

3501787

Inngår i: Vevstake

Antall per bil: 12

3501788

Mutter

3501788

Inngår i: Vevstake

Antall per bil: 12

270726

Vevstakslagersats A

270726

Antall per bil: 6

3507614

Vevaxel

3507614

Antall per bil: 1

15a

1328333

Medbringare

1328333

Inngår i: Vevaxel

Antall per bil: 1

3507628

Nållager

3507628

Antall per bil: 1

16a

3507648

Styrhylsa

3507648

Antall per bil: 1

270718

Ramlagersats A

270718

Antall per bil: 1

1328084

Tryckbricka övre

1328084

Antall per bil: 2

18-2

1328085

Tryckbricka undre

1328085

Antall per bil: 2

271226

Ramlagersats E

271226

Antall per bil: 1

1257104

Kuggremhjul

1257104

Antall per bil: 1

1257604

Skruv B

1257604

Antall per bil: 1

1328329

Svängningsdämpare

1328329

Antall per bil: 1

959223

Skruv C

959223

Antall per bil: 4

1257048

Tätningsfläns

1257048erstattet artikkel

Antall per bil: 1

271680

Tätningssats

271680

Antall per bil: 1

3507031

Packning

3507031

Antall per bil: 1

1257380

Skruv D

1257380

Antall per bil: 6

941906

Fjäderbricka

941906

Antall per bil: 6

3531245

Svänghjul

3531245

Antall per bil: 1

1257100

Kuggkrans

1257100

Inngår i: Svänghjul

Antall per bil: 1

1257273

Pinne A

1257273

Inngår i: Svänghjul

Antall per bil: 3

950519

Pinne B

950519

Inngår i: Svänghjul

Antall per bil: 2

1257377

Distansplåt

1257377

Antall per bil: 1

1257571

Medbringarplåt

1257571

Antall per bil: 1

1257378

Stödplåt

1257378

Antall per bil: 1

1257816

Skruv E

1257816

Antall per bil: 8

1) 940: 4DRS CH 112963-. 5DRS CH 65356-. 960: 4DRS CH 30004-. 5DRS CH 11623-.

Fra Volvos originalkatalog

Katalog: 940 / 960
Gruppe · side: Gruppe 21 · Katalogside 233

Fotnoter

1): 940: 4DRS CH 112963-. 5DRS CH 65356-. 960: 4DRS CH 30004-. 5DRS CH 11623-.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

STD: standardutførelse
O.DIA: diameter, yttre
O.S: overstørrelse
U.S: undersize
MAN.TRANS: manuell växellåda
AUTO.TRANS: automatväxellåda
LG: lengde

Slik leser du numrene

9135901 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
