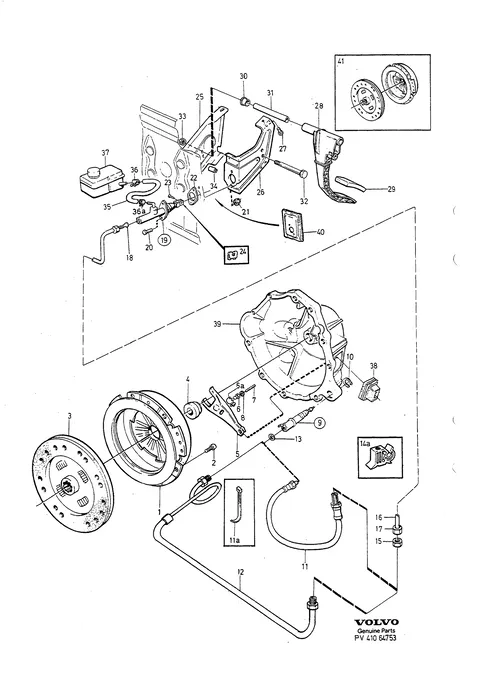

Koppling kopplingsreglage · 783Volvo 940 / 960 / S90 / V90 · side 791Vis sprengskisse

Koppling / koppli ngsreglageVolvo 940 / 960 / S90 / V90 · side 795Vis sprengskisse

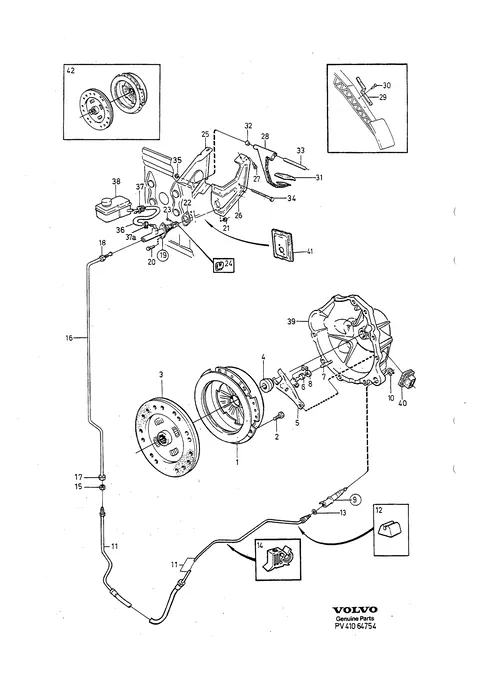

Koppling kopplingsreglage · 791Volvo 940 / 960 / S90 / V90 · side 799Vis sprengskisse

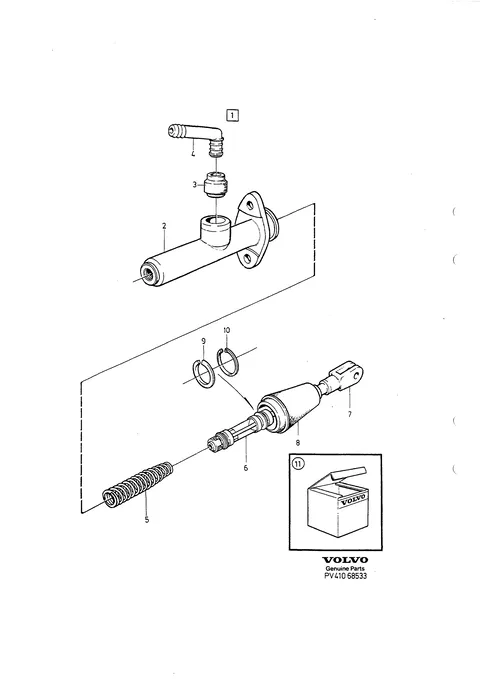

HuvudcylinderVolvo 940 / 960 / S90 / V90 · side 803Vis sprengskisse

Reparationssats huvudcylinder manövercylinderVolvo 940 / 960 / S90 / V90 · side 807Vis sprengskisse

Alle sprengskisser

44 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

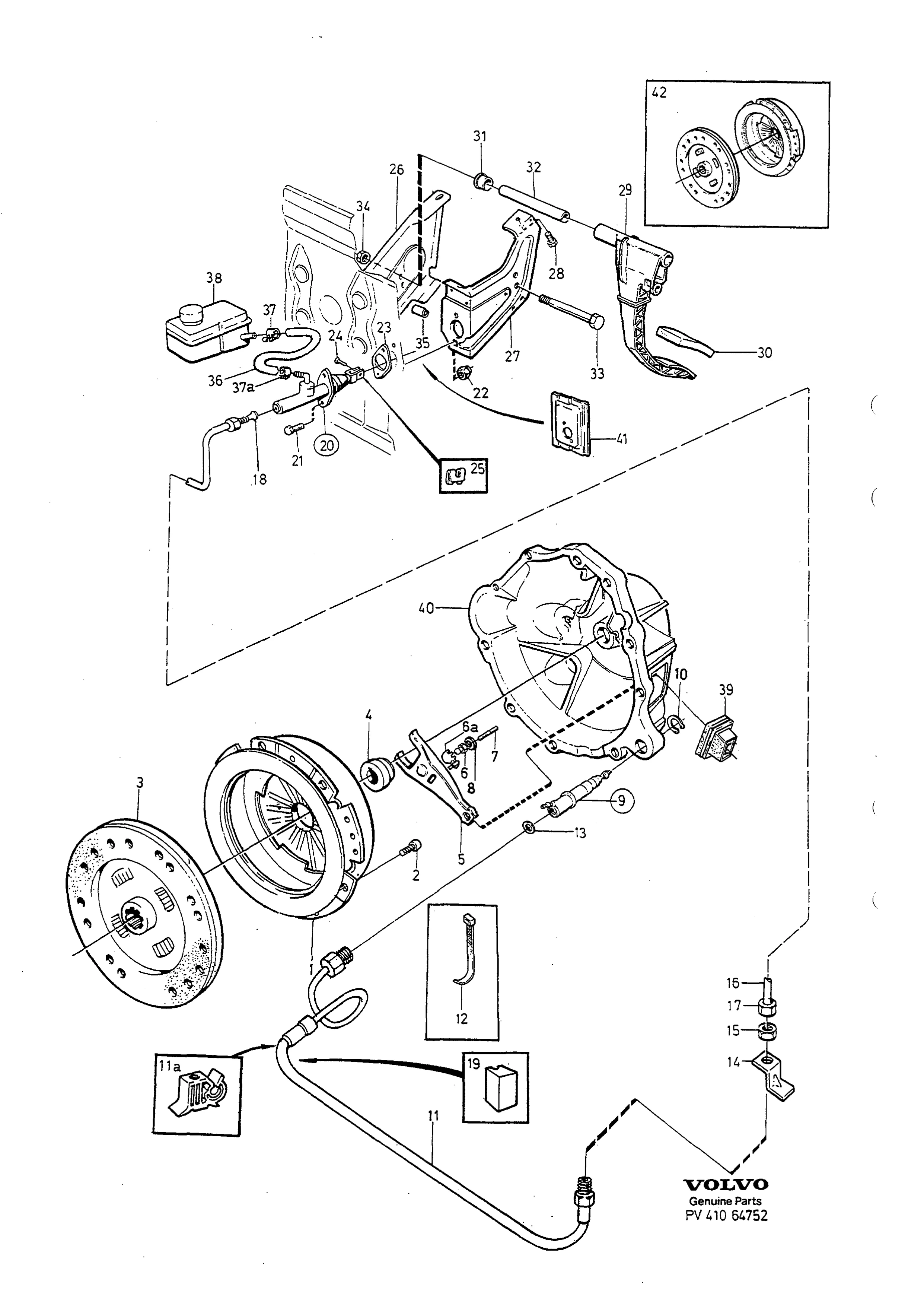

Koppling / koppli ngsreglage Volvo 940, 960, S90, V90

Clutch · Volvo 940 / 960 / S90 / V90 · CLUTCH / CLUTCH CONTROLS · 41 · side 795

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

74 deler · – i sortiment

3520553

Koppling

3520553

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

959219

Insexskruv

959219

Antall per bil: M46, venstrestyrt 6 · M46, høyrestyrt 6 · M90, venstrestyrt 6 · M90, høyrestyrt 6

9143473

Lamell A

9143473

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1

3-2

9143348

Lamell B

9143348

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

3549391

Urkopplingslager A

3549391

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

4-2

9163505

Urkopplingslager B

9163505

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

3549983

Urkopplingsgaffel

3549983

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

3549638

Ledtapp

3549638

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

9163851

Kulskål

9163851

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

953046

Pinnskruv

953046

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

949115

Bricka

949115

Antall per bil: M46, venstrestyrt X · M46, høyrestyrt X · M90, venstrestyrt 1 · M90, høyrestyrt 1

6843913

Manövercylinder

6843913

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

914463

Spårring

914463

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

6814896

Kopplingsrör

6814896

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

11a

3502937

Klamma

3502937

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

948211

Bandklamma

948211

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

11994

Packning A

11994

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

1272037

Konsol A

1272037

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

946830

Mutter A

946830

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

946814

Bundyrör

946814

Antall per bil: M46, venstrestyrt X · M46, høyrestyrt X · M90, venstrestyrt X · M90, høyrestyrt X

946815

Mutter B

946815

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

946816

Skruv A

946816

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

1330129

Buffert

1330129

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

1330248

Huvudcylinder

1330248

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

965503

Skruv B

965503

Antall per bil: M46, venstrestyrt 2 · M46, høyrestyrt 2 · M90, venstrestyrt 2 · M90, høyrestyrt 2

948645

Flänslåsmutter

948645

Antall per bil: M46, venstrestyrt 2 · M46, høyrestyrt 2 · M90, venstrestyrt 2 · M90, høyrestyrt 2

3540030

Packning B

3540030

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

3520641

Bult

3520641

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

942915

Säkringsbygel

942915

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

Konsol

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-2

940

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-3

L.H.D

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-4

SEE 52 •1053/A

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-5

SEE 52 •1053/C

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-6

R.H.D

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-7

SEE 52 •1053/B

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-8

SEE 52 •1053/D

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-9

Konsol

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-10

960, S90/V90

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-11

L.H.D

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-12

-1994

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-13

SEE 52 •1055/A

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-14

1995-

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-15

SEE 52 •1055/C

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-16

R.H.D

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-17

-1994

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-18

SEE 52 •1055/B

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-19

1995-

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

26-20

SEE 52 •1055/D

Ikke i sortimentet

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

9128669

Konsol B

9128669

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

949887

Skruv C

949887

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

3530634

Kopplingspedal A

3530634

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

29-2

9447725

Kopplingspedal B

9447725

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

1272021

Pedalskoning

1272021

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

3516125

Bussning

3516125

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

1273646

Axel A

1273646

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

32-2

1273647

Axel B

1273647

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

968893

Flänsskruv

968893

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

948645

flänslåsmutter

948645

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

699856

Kantskyddslist

699856

Antall per bil: M46, venstrestyrt X · M46, høyrestyrt X · M90, venstrestyrt X · M90, høyrestyrt X

944574

Gummislang

944574

Antall per bil: M46, venstrestyrt X · M46, høyrestyrt X · M90, venstrestyrt X · M90, høyrestyrt X

1389647

Slangklamma

1389647

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

37a

1389647

Slangklamma

1389647

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

38 Behållare

Merknad: Se gruppe 52, side 1051 (SERVOCYLINDER)

1220759

Gummikåpa A

1220759

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

39-2

3549051

Gummikåpa B

3549051

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

40 Svänghjulskåpa

Merknad: Se gruppe 43, side 813 (VÄXELLÅDA, MANUELL)

3530394

Tätning A

3530394

Antall per bil: M46, venstrestyrt 1 · M46, høyrestyrt 1 · M90, venstrestyrt 1 · M90, høyrestyrt 1

1) 940 4DRS CH-164381,CH 164440-164641. 940 5DRS CH-109050,CH 109116-109342. 960 4DRS CH-41393,5DRS CH-16575.
2) 940 4DRS CH 164382-164439,CH 164642-. 940 5DRS CH 109051-109115,CH 109343-. 960 4DRS CH 41394-,5DRS CH 16575-
3) 940 4DRS CH -203140, 940 5DRS CH -145131.
4) 940 4DRS CH 203141-, 940 5DRS CH 145131-.

Fra Volvos originalkatalog

Katalog: 940 / 960 / S90 / V90
Gruppe · side: Gruppe 41 · Katalogside 795
Antallkolonner: A = M46, L.H.D · B = M46, R.H.D · C = M90, L.H.D · D = M90, R.H.D · E = DSL

Fotnoter

1): 940 4DRS CH-164381,CH 164440-164641. 940 5DRS CH-109050,CH 109116-109342. 960 4DRS CH-41393,5DRS CH-16575.
2): 940, 4-dörrars personvagn: Chassis nr 164382–164439 · Chassis nr 164642–940; 5 -dörrars personvagn: Chassis nr 109051–109115 · Chassis nr 109343–960; 4-dörrars personvagn: Fra chassis nr 41394; 5 -dörrars personvagn: Fra chassis nr 16575
3): 940, 4-dörrars personvagn: Til og med chassis nr 203140; 940, 5 -dörrars personvagn: Til og med chassis nr 145131
4): 940, 4-dörrars personvagn: Fra chassis nr 203141; 940, 5 -dörrars personvagn: Fra chassis nr 145131

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde

Slik leser du numrene

3520553 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
