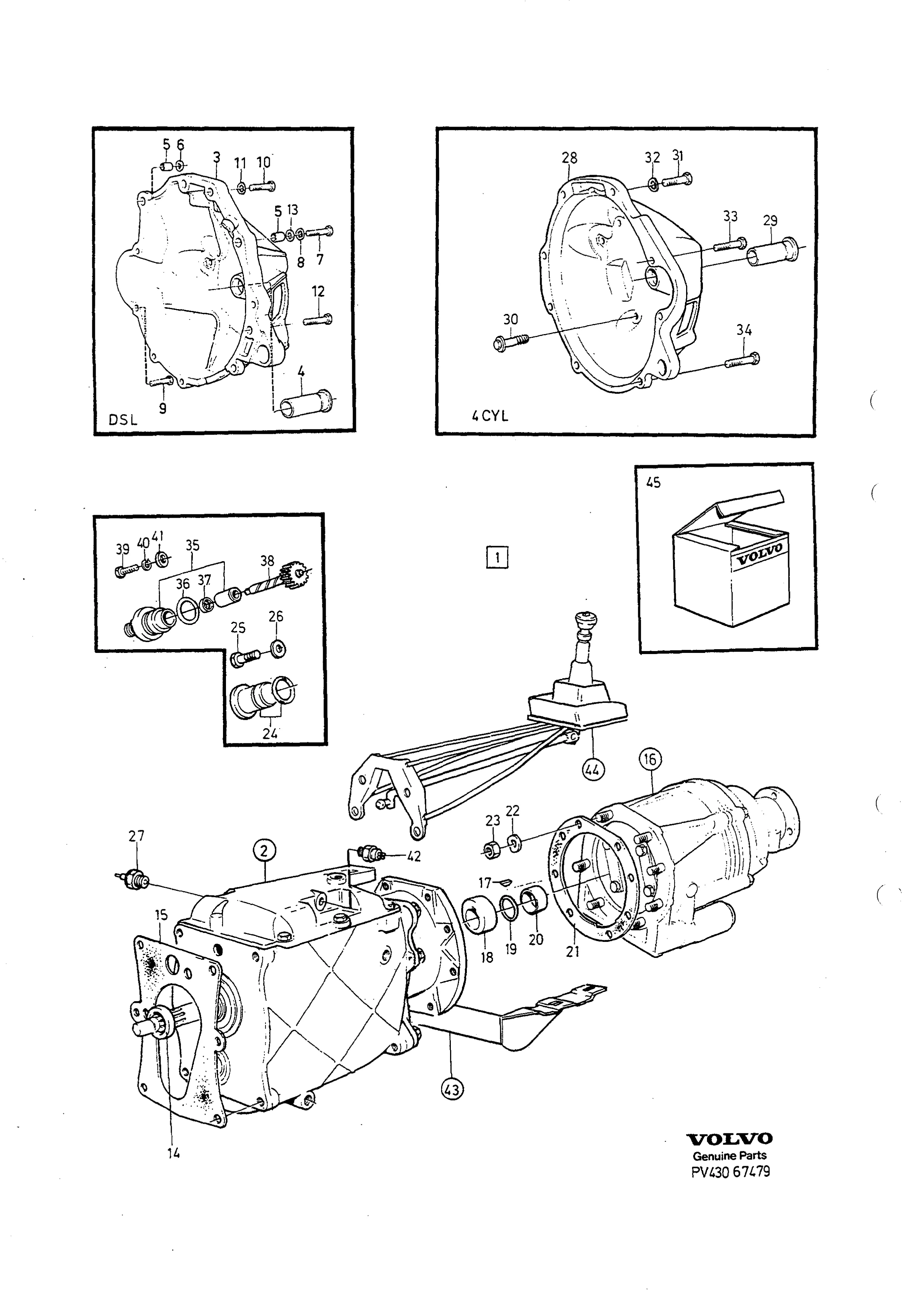

Växellåda, manuell Volvo 940, 960, S90, V90
Girkasse · Volvo 940 / 960 / S90 / V90 · GEARBOX, MANUAL · 43 · side 813
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
74 deler · – i sortiment
1 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · 1) Utan kilometerräknare · TRANS MARKED 1208711 · Erstattes av 1208568
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
1 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · 2) Independent rear suspension. / Delad bakaxel. · TRANS MARKED 1208712 · Erstattes av 1208568
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
1 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · B230F TRANS MARKED 1208713 · Erstattes av 1208735
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
1 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · 2) Independent rear suspension. / Delad bakaxel. · B204FT TRANS MARKED 1208716 · Erstattes av 1208734
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
1 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · 3) Rigid rear axle. / Stel bakaxel. · B204FT TRANS MARKED 1208717 · Erstattes av 1208734
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
2
1208568
Växellåda
1208568
Antall per bil: diesel 1
2-2
5003758
Växellåda, bytes A
5003758bytteenhet
Antall per bil: diesel 1
2 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · 4) Reservdelsutförande. · TRANS MARKED 1208734 · Erstattes av 5003958
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
2-4
5003958
Växellåda, bytes B
5003958bytteenhet
Antall per bil: 4-sylindret bensinmotor turbo 1
2 Växellåda— erstattet artikkel
Merknad: Se gruppe 43, side 827 (VÄXELLÅDA M46) · 4) Reservdelsutförande. · TRANS MARKED 1208735 · Erstattes av 5003959
- 1208711
Växellåda
1208711 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208712
Växellåda
1208712 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208568
Växellåda
1208568 · VÄXELLÅDA M46 · Posisjonsnummer 1
- 1208713
Växellåda
1208713 · VÄXELLÅDA M46 · Posisjonsnummer 1
2-6
5003959
Växellåda, bytes C
5003959bytteenhet
Antall per bil: 4-sylindret bensinmotor eksklusive turbo 1
3
1232852
Kopplingskåpa A
1232852
Antall per bil: diesel 1
4
1220376
Hylsa
1220376
Antall per bil: diesel 1
5
1232637
Styrhylsa
1232637
Antall per bil: diesel 2
6
1232411
Bricka A
1232411
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
7
970982
Skruv A
970982
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
8
940280
Fjäderbricka A
940280
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
10
970974
Skruv B
970974
Antall per bil: diesel 4 · 4-sylindret bensinmotor eksklusive turbo 4 · 4-sylindret bensinmotor turbo 4
11
940280
Fjäderbricka A
940280
Antall per bil: diesel 3
12
965188
Flänsskruv A
965188
Antall per bil: diesel 4 · 4-sylindret bensinmotor eksklusive turbo 4 · 4-sylindret bensinmotor turbo 4
12-2
965185
Flänsskruv B
965185
Antall per bil: diesel 4 · 4-sylindret bensinmotor eksklusive turbo 4 · 4-sylindret bensinmotor turbo 4
13
1232411
Bricka A
1232411
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
14
1377748
Tätningsring A
1377748
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
15
1340989
Packning asbestfri
1340989
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 851 (ÖVERVÄXEL) · MARKED LAYCOCK 119201 · For 1208568 · 6) Med kilometerräknare · Erstattes av 5003897 · 1) Utan kilometerräknare · Erstattes av 5003896, 1220200, 948602, 955636
16 Överväxel— erstattet artikkel
Passer: B234
Merknad: Se gruppe 43, side 855 (ÖVERVÄXEL) · MARKED LAYCOCK 119203 · For 1208713 · 1208735. FOR B230 · Erstattes av 1208694, 1209844 · FOR B204 · Erstattes av 1208743
- 1208693
Överväxel
1208693 · ÖVERVÄXEL · Posisjonsnummer 1
- 1208694
Överväxel
1208694 · ÖVERVÄXEL · Posisjonsnummer 1
- 1208743
Överväxel
1208743 · ÖVERVÄXEL · Posisjonsnummer 1
16-3
1209844
Ersättande artiklar A
1209844
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 855 (ÖVERVÄXEL) · MARKED LAYCOCK 119228 · For 1208735 · Erstattes av 5003901
- 1208693
Överväxel
1208693 · ÖVERVÄXEL · Posisjonsnummer 1
- 1208694
Överväxel
1208694 · ÖVERVÄXEL · Posisjonsnummer 1
- 1208743
Överväxel
1208743 · ÖVERVÄXEL · Posisjonsnummer 1
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 855 (ÖVERVÄXEL) · MARKED LAYCOCK 119204 · For 1208735 · Erstattes av 5003905
- 1208693
Överväxel
1208693 · ÖVERVÄXEL · Posisjonsnummer 1
- 1208694
Överväxel
1208694 · ÖVERVÄXEL · Posisjonsnummer 1
- 1208743
Överväxel
1208743 · ÖVERVÄXEL · Posisjonsnummer 1
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 851 (ÖVERVÄXEL) · MARKED LAYCOCK 119202 · Erstattes av 1208691, 1220200, 948602, 955636 · For 1208568
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 851 (ÖVERVÄXEL) · MARKED LAYCOCK 119200 · Erstattes av 1208691, 1209844, 1220200, 948602, 955636 · For 1208568 · 1208734
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 851 (ÖVERVÄXEL) · MARKED LAYCOCK 119213 · For 1208568 · 1208716 · 1208734 · Erstattes av 5003900
16 Överväxel— erstattet artikkel
Merknad: Se gruppe 43, side 851 (ÖVERVÄXEL) · MARKED LAYCOCK 119212 · For 1208568 · 1208717 · 1208734 · Erstattes av 1208719, 1209349
16-10
1209349
Ersättande artiklar B
1209349
16-11
5003896
Överväxel, bytes A
5003896bytteenhet
Antall per bil: diesel 1
16-12
5003897
Överväxel, bytes B
5003897bytteenhet
Antall per bil: diesel 1
16-13
5003900
Överväxel, bytes C
5003900bytteenhet
Antall per bil: diesel 1 · 4-sylindret bensinmotor turbo 1
16-14
5003901
Överväxel, bytes D
5003901bytteenhet
Antall per bil: 4-sylindret bensinmotor eksklusive turbo 1
16-15
16
Överväxel, bytes
erstattet artikkel
Antall per bil: 4-sylindret bensinmotor eksklusive turbo 1
17
191882
Kil
191882
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
18
380652
Kam A
380652
Antall per bil: diesel 1
18-2
1377747
Kam B
1377747
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
19
380653
Spårring A
380653
Antall per bil: diesel 1
19-2
1340747
Spårring B
1340747
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
20
380654
Fjäderring
380654
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
21
380618
Packning
380618
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
22
955920
Fjäderbricka B
955920
Antall per bil: diesel 8 · 4-sylindret bensinmotor eksklusive turbo 8 · 4-sylindret bensinmotor turbo 8
23
955846
Mutter
955846
Antall per bil: diesel 8 · 4-sylindret bensinmotor eksklusive turbo 8 · 4-sylindret bensinmotor turbo 8
24
1220200
Plugg
1220200
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
24 Plugg— lagerføres ikke som reservedel
24-3
380757
O-ring
380757
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
25
955636
Skruv C
955636
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
26
948602
Bricka B
948602
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
27 Strömställare
28
3549350
Kopplingskåpa B
3549350
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
29
1220376
Hylsa
1220376
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
30
965185
Flänsskruv B
965185
Antall per bil: diesel 4 · 4-sylindret bensinmotor eksklusive turbo 4 · 4-sylindret bensinmotor turbo 4
31
970972
Skruv D
970972
Antall per bil: 4-sylindret bensinmotor eksklusive turbo 4
32
940280
Fjäderbricka A
940280
Antall per bil: 4-sylindret bensinmotor eksklusive turbo 2
34
970951
Skruv E
970951
Antall per bil: 4-sylindret bensinmotor turbo 2
35
1232153
Lagerhylsa
1232153
Antall per bil: diesel 1
36
380757
O-ring
380757
Antall per bil: diesel 1
37
380752
Tätningsring B
380752
Antall per bil: diesel 1
38
380754
Hastighetsmätarhjul 18 kuggar
380754
Antall per bil: diesel 1
38-2
381681
Hastighetsmätarhjul 19 kuggar
381681
Antall per bil: diesel 1
39
946245
Skruv F
946245
Antall per bil: diesel 1
40
955920
Fjäderbricka B
955920
Antall per bil: diesel 1
41
948602
Bricka B
948602
Antall per bil: diesel 1
42
1307086
Backljuskontakt
1307086
Antall per bil: diesel 1 · 4-sylindret bensinmotor eksklusive turbo 1 · 4-sylindret bensinmotor turbo 1
43 Växellådsupphängning
Passer: Bensinmotor 4 cylindrar, Turbo · Diesel · Bensinmotor 4 cylindrar unntatt turbo
44 Växelreglage
45 Packningssatser
Merknad: Se gruppe 43, side 859 (ÖVERVÄXEL)
- 1) Utan kilometerräknare
- 2) Independent rear suspension. / Delad bakaxel.
- 3) Rigid rear axle. / Stel bakaxel.
- 4) Reservdelsutförande.
- 5) Inkluderar EJ överväxel.
- 6) Med kilometerräknare
- 7) REPL 1 PCS 1208691-4, 1 PCS 1220200-8, 1 PCS 948602-8, 1 PCS 955636-6.
- 8) REPL 1 PCS 1208691-4, 1 PCS 1209844-8, 1 PCS 1220200-8, 1 PCS 948602-8, 1 PCS 955636-6.
Fra Volvos originalkatalog
- Katalog
- 940 / 960 / S90 / V90
- Gruppe · side
- Gruppe 43 · Katalogside 813
- Antallkolonner
- A = DSL · B = 4CYL EXC TURBO · C = 4CYL TURBO · D = M46
Fotnoter
- 1)
- Utan kilometerräknare
- 2)
- Independent rear suspension. / Delad bakaxel.
- 3)
- Rigid rear axle. / Stel bakaxel.
- 4)
- Reservdelsutförande.
- 5)
- Inkluderar EJ överväxel.
- 6)
- Med kilometerräknare
- 7)
- Erstattes av 1208691, 1220200, 948602, 955636
- 8)
- Erstattes av 1208691, 1209844, 1220200, 948602, 955636
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
- B200FT
- 2,0 l 4-cyl insprutning turbo, katalysator (740/940)
- B230FT
- 2,3 l 4-cyl insprutning turbo, katalysator (740/940 Turbo)
- GT
- GT-utførelse
- B204FT
- 2,0 l 4-cyl 16-ventils turbo (740)
- RATIO
- utväxlingsförhållande
- D24TIC
- 2,4 l 6-cyl turbodiesel intercooler (740/760/940)
- 4CYL
- bensinmotor 4 cylindrar
- TURBO
- turbo
- DSL
- diesel
- EXC
- exklusive
Slik leser du numrene
- 1208568 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
