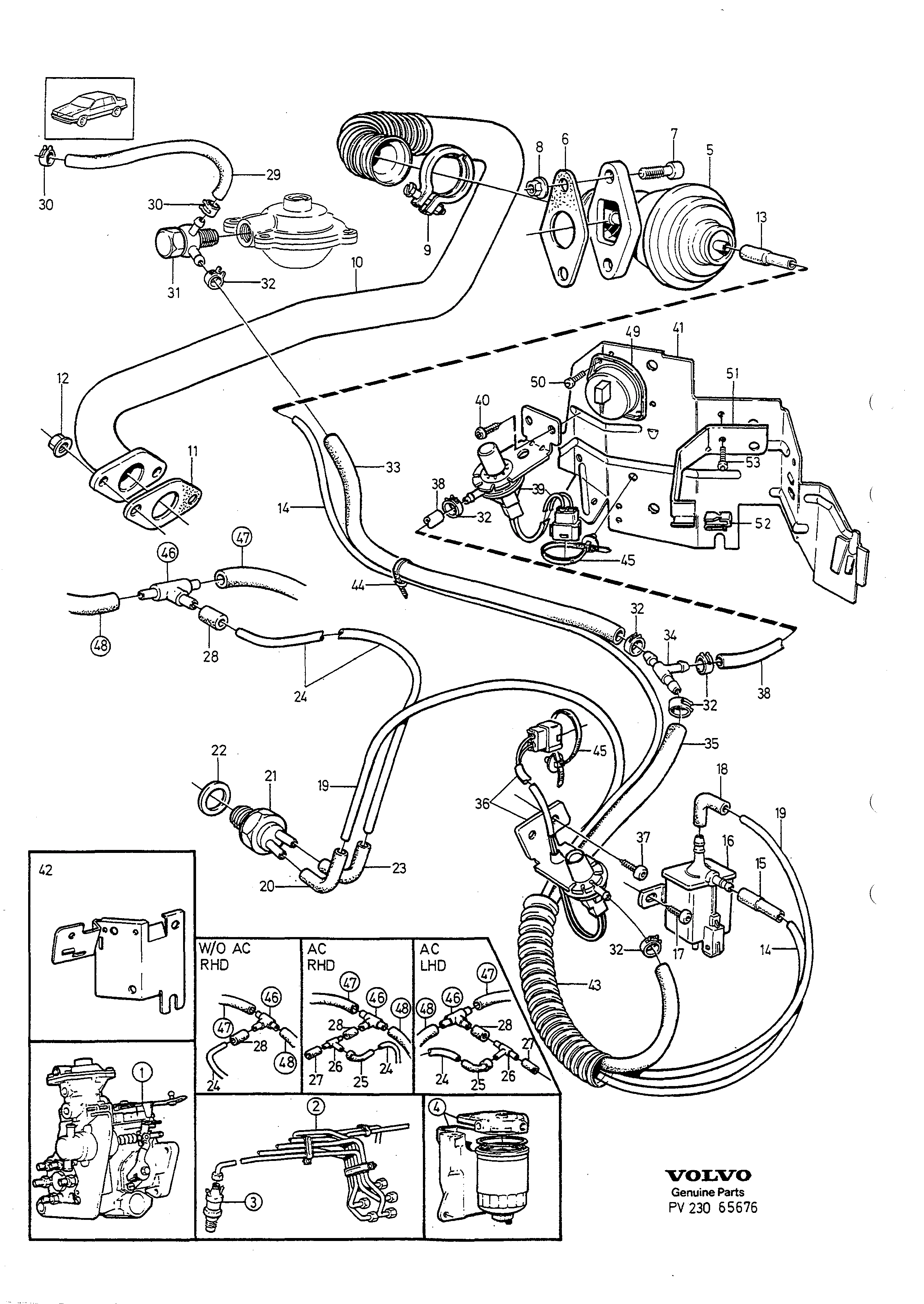

Bränslesystem reglersystem Volvo 940, 960, S90, V90
Drivstoffsystem · Volvo 940 / 960 / S90 / V90 · FUEL SYSTEM REGULATING SYSTEM · 23 · side 237
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
59 deler · – i sortiment
1 Insprutningspump
Merknad: Med monteringsdetaljer · Se gruppe 23, side 253 (INSPRUTNINGSPUMP)
- 9135965
Insprutningspump
9135965 · INSPRUTNINGSPUMP · Posisjonsnummer 1
- 5003951
Insprutningspump, bytes
5003951 · INSPRUTNINGSPUMP · Posisjonsnummer 1
2 Bränslerör
Merknad: Se gruppe 23, side 251 (INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER)
3 Insprutare
Merknad: Se gruppe 23, side 251 (INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER)
4 Bränslefilter
Merknad: Se gruppe 23, side 251 (INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER)
- 1257200
Bränslefilter
1257200 · INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER · Posisjonsnummer 3
- 3547862
Bränslefilter
3547862 · INSPRUTARE MED BRÄNSLERÖR MOTOR, BRÄNSLEFILTER · Posisjonsnummer 4
5
1328574
Egr-ventil
1328574
Antall per bil: 1
6
1328572
Packning A
1328572
Antall per bil: 1
7
959222
Insexskruv
959222
Antall per bil: 2
8
945408
Flänsmutter
945408
Antall per bil: 2
9
9146870
Klamma
9146870
Antall per bil: 1
10
271916
Egr-rör
271916
Antall per bil: 1
11
3547613
Packning B
3547613
Antall per bil: 1
12
1328218
Låsmutter
1328218
Antall per bil: 2
13
1378392
Kopplingsstycke A
1378392
Antall per bil: 1
14
966726
Plaströr gul metervara
966726
Antall per bil: X
15
1332454
Anslutning A
1332454
Antall per bil: 1
15-2
976733
Slang metervara A
976733
Antall per bil: X
16
6842963
Magnetventil
6842963
Antall per bil: 1
17
969278
Sextandhålskruv
969278
Antall per bil: 1
18
1332455
Kopplingsstycke B
1332455
Antall per bil: 1
19
966724
Plaströr grå metervara
966724
Antall per bil: X
20
1332455
Kopplingsstycke B
1332455
Antall per bil: 1
21
1257981
Ventil
1257981
Antall per bil: 1
22
947281
Packning C
947281
Antall per bil: 1
23
1332455
Kopplingsstycke B
1332455
Antall per bil: 1
24
967563
Plaströr vit
967563
Antall per bil
- lengde 280mmX
- lengde 720mmX
25
3534790
Anslutning B
3534790
Antall per bil: 1
26
949024
Nippel
949024
Antall per bil: 1
27
949931
Gummislang metervara
949931
Antall per bil: X
28
1328173
Anslutning C
1328173
Antall per bil: 1
29
976733
Slang metervara A
976733
Antall per bil: X
30
1389646
Slangklamma A
1389646
Antall per bil: 2
31
3507246
Banjonippel
3507246
Antall per bil: 1
32
1346542
Slangklamma B
1346542
Antall per bil: 6
33
976734
Slang metervara B
976734
Antall per bil: X
34
944270
T-rör
944270
Antall per bil: 1
35
976734
Slang metervara B
976734
Antall per bil: X
36
6842969
Tryckvakt A
6842969
Antall per bil: 1
37
969278
Sextandhålskruv
969278
Antall per bil: 1
38
976734
Slang metervara B
976734
Antall per bil: X
39
9135062
Tryckvakt B
9135062
Antall per bil: 1
40
969278
Sextandhålskruv
969278
Antall per bil: 1
41
9140544
Konsol A
9140544
Antall per bil: 1
42
9135183
Konsol B
9135183
Antall per bil: 1
43
974797
Slang
974797
Antall per bil: X
44
948211
Bandklamma A
948211
Antall per bil: venstrestyrt 5
44-2
948211
Bandklamma A
948211
Antall per bil: høyrestyrt 7
45
3523512
Bandklamma B
3523512
Antall per bil: 2
46 T-rör
Merknad: Se gruppe 52, side 1047 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)
- 1221906
T-rör
1221906 · HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP · Posisjonsnummer 10
46 T-rör
Merknad: Se gruppe 52, side 1047 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)
- 1221906
T-rör
1221906 · HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP · Posisjonsnummer 10
47 Slang
Merknad: Se gruppe 52, side 1047 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)
- 1272328
Slang
1272328 · HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP · Posisjonsnummer 8
47 Slang
Merknad: Se gruppe 52, side 1047 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)
- 1272328
Slang
1272328 · HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP · Posisjonsnummer 8
48
48
Slang
Ikke i sortimentet
48 Slang
Merknad: Se gruppe 52, side 1047 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)
- 1272328
Slang
1272328 · HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP · Posisjonsnummer 8
48 Slang
Merknad: Se gruppe 52, side 1047 (HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP)
- 1272328
Slang
1272328 · HUVUDCYLINDER SERVOCYLINDER VAKUUMPUMP · Posisjonsnummer 8
49
1271610
Strömställare
1271610
Antall per bil: 1
50
969278
Sextandhålskruv
969278
Antall per bil: 2
51
1271758
Konsol C
1271758
Antall per bil: 1
52
6849679
Clips
6849679
Antall per bil: 1
53
969278
Sextandhålskruv
969278
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 940 / 960 / S90 / V90
- Gruppe · side
- Gruppe 23 · Katalogside 237
- Antallkolonner
- A = L.H.D · B = R.H.D
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
Slik leser du numrene
- 1328574 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
