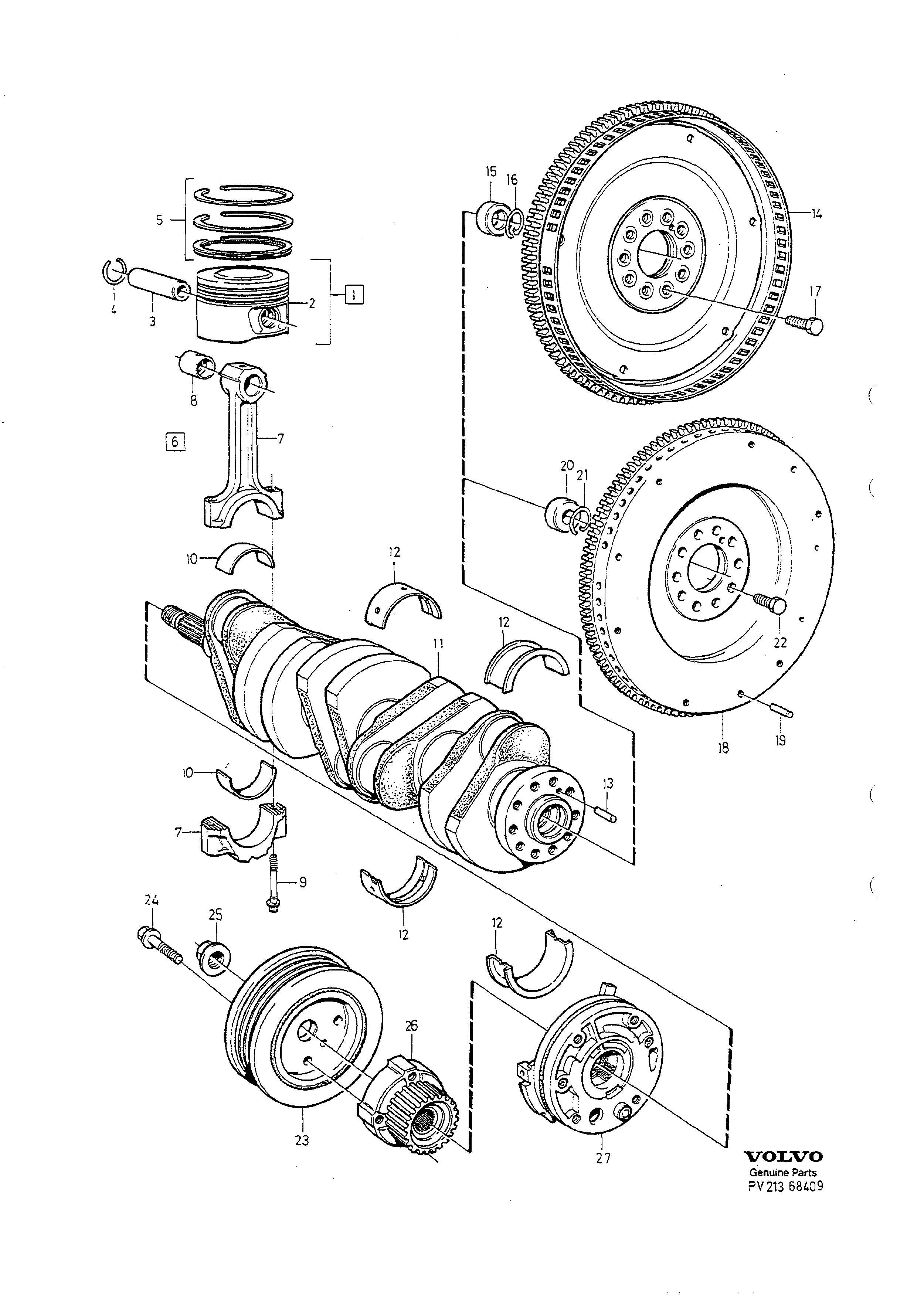

Crank mechanism
Motor · CRANK MECHANISM · side 119
98 deler · – i sortiment
1
272138
Kolvsats A
272138
Antall per bil: 2VALVE 5
1-2
272139
Kolvsats B
272139
Antall per bil: 2VALVE 5
1-3
272140
Kolvsats C
272140
Antall per bil: 2VALVE 5
1-4
272141
Kolvsats D
272141
Antall per bil: 2VALVE 5
1-5
1
B5202FS
Ikke i sortimentet
1-6
271987
Kolvsats E
271987
Antall per bil: 2VALVE 5
1-7
271988
Kolvsats F
271988
Antall per bil: 2VALVE 5
1-8
271989
Kolvsats G
271989
Antall per bil: 2VALVE 5
1-9
271991
Kolvsats H
271991
Antall per bil: 2VALVE 5
1-10
1
B5234FS
Ikke i sortimentet
1-11
272146
Kolvsats I
272146
Antall per bil: 4 VALVE uten turbo 5
1-12
272147
Kolvsats J
272147
Antall per bil: 4 VALVE uten turbo 5
1-13
272148
Kolvsats K
272148
Antall per bil: 4 VALVE uten turbo 5
1-14
272149
Kolvsats L
272149
Antall per bil: 4 VALVE uten turbo 5
1-15
1
B5254FS
Ikke i sortimentet
1-16
272150
Kolvsats M
272150
Antall per bil: 4 VALVE uten turbo 5
1-17
272151
Kolvsats N
272151
Antall per bil: 4 VALVE uten turbo 5
1-18
272152
Kolvsats O
272152
Antall per bil: 4 VALVE uten turbo 5
1-19
272153
Kolvsats P
272153
Antall per bil: 4 VALVE uten turbo 5
1-20
1
B5234T
Ikke i sortimentet
1-21
272304
Kolvsats Q
272304
Antall per bil: 4 VALVE turbo 5
1-22
272305
Kolvsats R
272305
Antall per bil: 4 VALVE turbo 5
1-23
272306
Kolvsats S
272306
Antall per bil: 4 VALVE turbo 5
1-24
272307
Kolvsats T
272307
Antall per bil: 4 VALVE turbo 5
1-25
1
B5204T
Ikke i sortimentet
1-26
272308
Kolvsats U
272308
Antall per bil: 4 VALVE turbo 5
1-27
272309
Kolvsats V
272309
Antall per bil: 4 VALVE turbo 5
1-28
272310
Kolvsats W
272310
Antall per bil: 4 VALVE turbo 5
1-29
272311
Kolvsats X
272311
Antall per bil: 4 VALVE turbo 5
1-30
1
B5254T
Ikke i sortimentet
1-31
272240
Kolvsats Y
272240
Antall per bil: 4 VALVE turbo 5
1-32
272241
Kolvsats Z
272241
Antall per bil: 4 VALVE turbo 5
1-33
272242
Kolvsats AA
272242
Antall per bil: 4 VALVE turbo 5
1-34
272243
Kolvsats AB
272243
Antall per bil: 4 VALVE turbo 5
2 Kolv— lagerføres ikke som reservedel
3 Kolvtapp— lagerføres ikke som reservedel
4
9135439
Spårring
9135439
Antall per bil: 2
4-2
4
B5252FS,B5254FS
Ikke i sortimentet
5
272158
Kolvringsats A
272158
Antall per bil: 2VALVE 5 · 4 VALVE uten turbo 5
5-2
272159
Kolvringsats B
272159
Antall per bil
- overstørrelse 0,20 millimeter5
- overstørrelse 0,20mm5
5-3
272160
Kolvringsats C
272160
Antall per bil
- overstørrelse 0,40 millimeter5
- overstørrelse 0,40mm5
5-4
5
B5202FS
Ikke i sortimentet
5-5
271992
Kolvringsats D
271992
Antall per bil: 2VALVE 5
5-6
271993
Kolvringsats E
271993
Antall per bil: 2VALVE 5
5-7
271994
Kolvringsats F
271994
Antall per bil: 2VALVE 5
5-8
5
B5234FS
Ikke i sortimentet
5-9
271992
Kolvringsats D
271992
Antall per bil: 4 VALVE uten turbo 5
5-10
271993
Kolvringsats E
271993
Antall per bil: 4 VALVE uten turbo 5
5-11
271994
Kolvringsats F
271994
Antall per bil: 4 VALVE uten turbo 5
5-12
5
B5204T, B5234T
Ikke i sortimentet
5-13
271992
Kolvringsats D
271992
Antall per bil: 4 VALVE turbo 5
5-14
271993
Kolvringsats E
271993
Antall per bil: 4 VALVE turbo 5
5-15
271994
Kolvringsats F
271994
Antall per bil: 4 VALVE turbo 5
5-16
5
B5254T
Ikke i sortimentet
5-17
272158
Kolvringsats A
272158
Antall per bil: 4 VALVE turbo 5
6
9135984
Vevstake komplett A
9135984
Antall per bil: 5
6-2
1270483
Vevstake komplett B
1270483
Antall per bil: 5
7 Vevstake— lagerføres ikke som reservedel
8
3517905
Lagerbussning A
3517905
Antall per bil: 1
9
1271900
Skruv A
1271900
Antall per bil: 2
9-2
9125471
Skruv B
9125471
Antall per bil: 2
10
272197
Vevstakslagersats A
272197
Antall per bil: 2VALVE 1 · 4 VALVE uten turbo 1
10-2
272199
Vevstakslagersats B
272199
Antall per bil: 2VALVE 1 · 4 VALVE uten turbo 1
10-3
272201
Vevstakslagersats C
272201
Antall per bil: 2VALVE 1 · 4 VALVE uten turbo 1
10-4
9180722
Vevstakslager
9180722
Antall per bil: 4 VALVE turbo 5
11
1275582
Vevaxel A
1275582
Antall per bil: 1
11-2
3517837
Vevaxel B
3517837
Antall per bil: 1
12
271845
Lagersats komplett A
271845
Antall per bil: 1
12-2
271853
Lagersats komplett B
271853
Antall per bil: 1
12-3
271846
Ramlagersats röd
271846
Antall per bil: 1
12-4
271848
Ramlagersats blå
271848
Antall per bil: 1
12-5
271847
Ramlagersats gul
271847
Antall per bil: 1
12-6
271849
Lagersats röd
271849
Antall per bil: 1
12-7
271851
Lagersats blå
271851
Antall per bil: 1
12-8
271850
Lagersats gul
271850
Antall per bil: 1
13
973660
Rörpinne
973660
Antall per bil: 1
14
9135801
Medbringarplåt
9135801
Antall per bil: 1
15
3507190
Lagerbussning B
3507190
Antall per bil: 1
16
6842797
Spärring
6842797
Antall per bil: 1
17
1275375
Skruv C
1275375
Antall per bil: 10
18
9146880
Svänghjul A
9146880
Antall per bil: 2VALVE 1 · 4 VALVE uten turbo 1
18-2
9454772
Svänghjul B
9454772
Antall per bil: 2VALVE 1 · 4 VALVE uten turbo 1
18-3
9454774
Svänghjul C
9454774
Antall per bil: 4 VALVE turbo 1
18-4
9163902
Svänghjul tvåmassesvänghjul A
9163902
Antall per bil: 4 VALVE turbo 1
18-5
9458092
Svänghjul tvåmassesvänghjul B
9458092
Antall per bil: 4 VALVE turbo 1
18-6
9176206
Svänghjul tvåmassesvänghjul C
9176206
Antall per bil: 4 VALVE turbo 1
18-7
9454774
Svänghjul tvåmassesvänghjul D
9454774
Antall per bil: 4 VALVE turbo 1
19
950543
Styrpinne
950543
Antall per bil: 3
20
1397077
Lagerbussning C
1397077
Antall per bil: 1
21
6842797
Spärring
6842797
Antall per bil: 1
22
9454743
Skruv D
9454743
Antall per bil: 10
22-2
9454744
Skruv tvåmassesvänghjul
9454744
Antall per bil: 4 VALVE turbo 10
23
1275801
Svängningsdämpare
1275801
Antall per bil: 1
24
973437
Flänsskruv
973437
Antall per bil: 4
25
3531111
Mutter
3531111
Antall per bil: 1
26
3531531
Kuggremhjul
3531531
Antall per bil: 1
27 Oljepump
Merknad: Se gruppe 22, side 135 (SMÖRJSYSTEM)
- 1275932
Oljepump
1275932 · SMÖRJSYSTEM · Posisjonsnummer 1
- 1275933
Oljepump
1275933 · SMÖRJSYSTEM · Posisjonsnummer 1
27 Oljepump
Merknad: Se gruppe 22, side 135 (SMÖRJSYSTEM)
- 1275932
Oljepump
1275932 · SMÖRJSYSTEM · Posisjonsnummer 1
- 1275933
Oljepump
1275933 · SMÖRJSYSTEM · Posisjonsnummer 1
- 1) Complementary kit. / Kompletteringssats.
Fra Volvos originalkatalog
- Katalog
- C70 / V70 / S70
- Gruppe · side
- Gruppe 21 · Katalogside 119
- Antallkolonner
- A = 2VALVE · B = 4 VALVE W/O TURBO · C = 4 VALVE TURBO
Fotnoter
- 1)
- Complementary kit. / Kompletteringssats.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- O.S
- oversize "SR"-kod:
- STD
- standardutförande
- AUTO.TRANS
- automatväxellåda
Slik leser du numrene
- 272138 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
