Hämtar sprängskiss…
69 posisjoner · – i sortiment
Zoom 100%
Klikk på et tall for å se artiklene

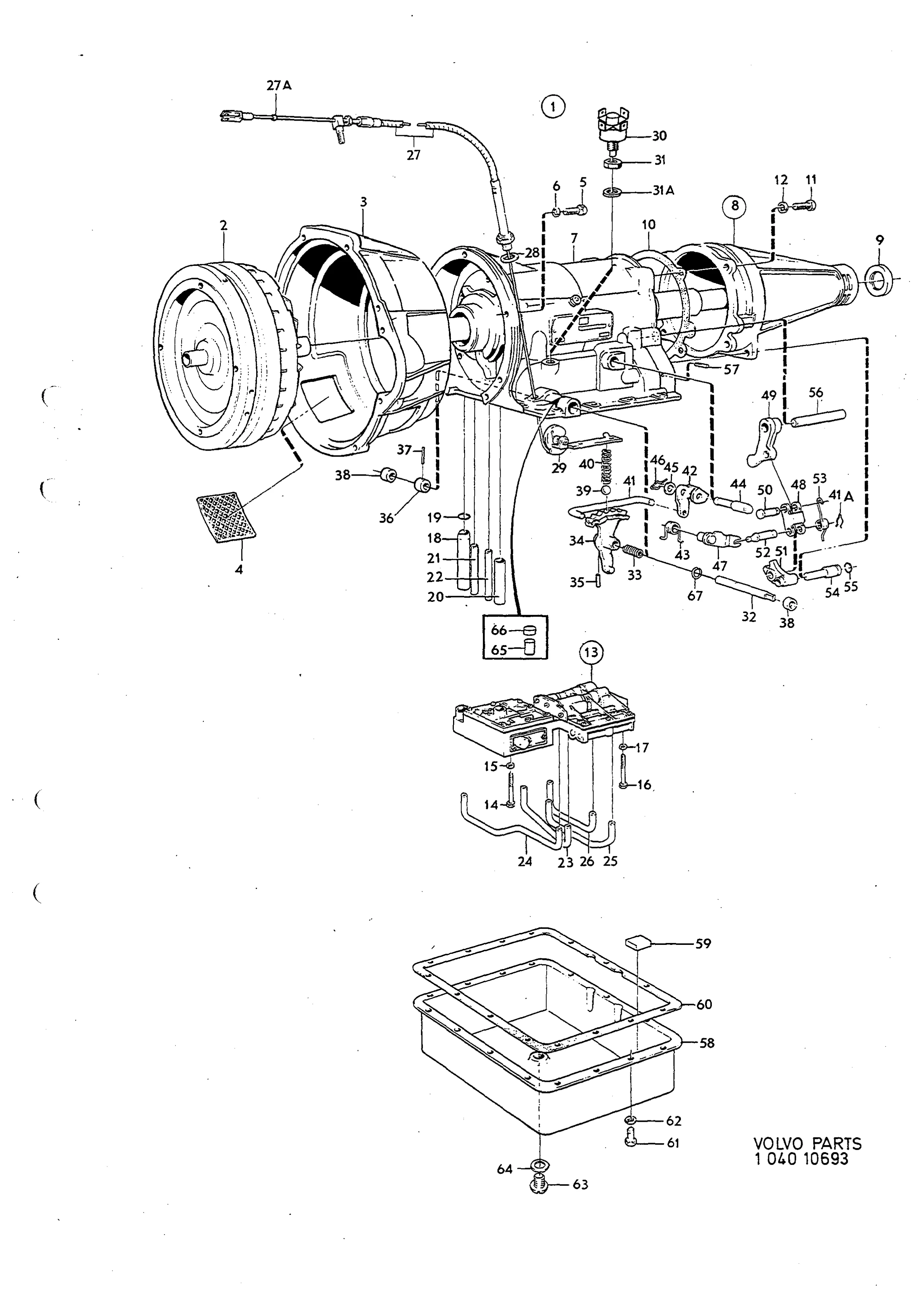

Växellåda (KA 10693) Volvo 1800 (B20)
Kraftoverføring · 1800E 1800ES (B20) · Gearbox BW35 · side 36-38
Se deler i butikken: Vaxellada volvo 1800 bw35 automat
79 deler · – i sortiment
1
254617
Gearbox A
254617
Antall per enhet: Gearbox 254617 1
1-2
254677
Gearbox B
254677
Antall per enhet: Gearbox 254677 1
1-3
254708
Gearbox C
254708
Antall per enhet: Gearbox 254708 1
2
235879
Converter
235879
Inngår i: Växellåda
Antall per enhet: 1
3
235736
Converter housing
235736
Inngår i: Växellåda
Antall per enhet: 1
4
235814
Stone guard
235814
Inngår i: Växellåda
Antall per enhet: 2
5
940135
Screw A
940135
Inngår i: Växellåda
Antall per enhet: 6
6
955921
Fjær washer A
955921
Inngår i: Växellåda
Antall per enhet: 6
7 Planet cover
Merknad: Se side 40
8
235922
Extension housing
235922
Inngår i: Växellåda
Antall per enhet: 1
9
235728
Oil seal
235728inngår i reparasjonssett
Inngår i: Bakre gavel
Antall per enhet: 1
10 Gasket— inngår i reparasjonssett
11
235918
Bolt B
235918
Inngår i: Växellåda
Antall per enhet: 4
12
940110
Fjær washer B
940110
Inngår i: Växellåda
Antall per enhet: 4
13
235902
Valve bodies A
235902
Inngår i: Växellåda
Antall per enhet: Gearbox 254617 1
13-2
235983
Valve bodies B
235983
Inngår i: Växellåda
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
13 Components see page 44
14
940117
Bolt C
940117
Inngår i: Växellåda
Antall per enhet: 1
15
955920
Fjær washer C
955920
Inngår i: Växellåda
Antall per enhet: 1
16
955516
Bolt D
955516
Inngår i: Växellåda
Antall per enhet: 2
17
955920
Fjær washer C
955920
Inngår i: Växellåda
Antall per enhet: 2
18
235705
Tube front pump inlet
235705
Inngår i: Växellåda
Antall per enhet: 1
19
235527
O-ring A
235527inngår i reparasjonssett
Inngår i: Växellåda
Antall per enhet: 1
20
235704
Tube front pump outlet
235704
Inngår i: Växellåda
Antall per enhet: 1
21
235706
Tube converter inlet
235706
Inngår i: Växellåda
Antall per enhet: 1
22
235848
Tube converter outlet
235848
Inngår i: Växellåda
Antall per enhet: 1
23
235701
Tube front servo A
235701
Inngår i: Växellåda
Antall per enhet: 1
24
235853
Tube front servo B
235853
Inngår i: Växellåda
Antall per enhet: 1
25
235703
Tube rear clutch
235703
Inngår i: Växellåda
Antall per enhet: 1
26
235707
Tube rear servo
235707
Inngår i: Växellåda
Antall per enhet: 1
27 Cable— lagerføringsgrad 2
27-2
235985
Cable
235985
Inngår i: Växellåda
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
27A
1220513
Kabeistopp
1220513
28
235812
Packing A
235812
Inngår i: Kabeistopp
Antall per enhet: 1
29 Cam
Merknad: Se side 44
30
1220558
Inhibitor-and back-lamp switch, 6-pin
1220558
Inngår i: Kabeistopp
Antall per enhet: 1
31
941442
Lock nut
941442
Inngår i: Startspärr-och backljuskontakt, 6-stift
Antall per enhet: 1
31A
235812
Packning A
235812
32
235808
Manual valve lever shaft A
235808
Inngår i: Packning
Antall per enhet: Gearbox 254617 1
32-2
235907
Manual valve lever shaft B
235907
Inngår i: Packning
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
33
235711
Fjær A
235711
Inngår i: Packning
Antall per enhet: Gearbox 254617 1
34
235836
Manual valve lever A
235836
Inngår i: Packning
Antall per enhet: Gearbox 254617 1
34-2
235979
Manual valve lever B
235979
Inngår i: Packning
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
35
235845
Slotted fjær pin A
235845
Inngår i: Packning
Antall per enhet: 1
36
235712
Collar
235712
Inngår i: Packning
Antall per enhet: Gearbox 254617 1
37
235713
Slotted fjær pin B
235713
Inngår i: Packning
Antall per enhet: Gearbox 254617 1
38 Seal ring
Merknad: Se side 40
39
60309
Ball
60309
Inngår i: Packning
Antall per enhet: 1
40
235714
Fjær B
235714
Inngår i: Packning
Antall per enhet: 1
41
235827
Linkage rod A
235827
Inngår i: Packning
Antall per enhet: Gearbox 254617 1
41-2
235972
Linkage rod B
235972
Inngår i: Packning
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
41A
235656
Låsfjäder A
235656
42
235826
Torsion lever C
235826
Inngår i: Låsfjäder
Antall per enhet: 1
43
235652
Toggle lever fjær C
235652
Inngår i: Låsfjäder
Antall per enhet: 1
44 Pivot pin
Merknad: Se side 40
45
41561
Washer
41561
Inngår i: Låsfjäder
Antall per enhet: 1
46
235654
Retaining fjær B
235654
Inngår i: Låsfjäder
Antall per enhet: 1
47
235651
Toggle lift lever D
235651
Inngår i: Låsfjäder
Antall per enhet: 1
48
235641
Toggle link
235641
Inngår i: Låsfjäder
Antall per enhet: 1
49
235640
Pawl E
235640
Inngår i: Låsfjäder
Antall per enhet: 1
50
235642
Pin A
235642
Inngår i: Låsfjäder
Antall per enhet: 1
51
235643
Toggle lever F
235643
Inngår i: Låsfjäder
Antall per enhet: 1
52
235792
Pin B
235792
Inngår i: Låsfjäder
Antall per enhet: 1
53
235793
Release fjær D
235793
Inngår i: Låsfjäder
Antall per enhet: 1
54
235648
Toggle pin
235648
Inngår i: Låsfjäder
Antall per enhet: 1
55
235649
O-ring B
235649inngår i reparasjonssett
Inngår i: Låsfjäder
Antall per enhet: 1
56
235650
Anchor pin
235650
Inngår i: Låsfjäder
Antall per enhet: 1
57
951956
Slotted fjær pin C
951956
Inngår i: Låsfjäder
Antall per enhet: 1
58
235857
Oil pan
235857
Inngår i: Låsfjäder
Antall per enhet: 1
59
235739
Magnet
235739
Inngår i: Låsfjäder
Antall per enhet: 1
60 Gasket— inngår i reparasjonssett
61
955523
Screw E
955523
Inngår i: Låsfjäder
Antall per enhet: 15
63
235859
Drain plug
235859
Inngår i: Låsfjäder
Antall per enhet: 1
64
235858
Packing B
235858
Inngår i: Låsfjäder
Antall per enhet: 1
65
235927
Lock pin D
235927
Inngår i: Låsfjäder
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
66
235783
Plug
235783
Inngår i: Låsfjäder
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
67
235928
Snap ring
235928
Antall per enhet: Gearbox 254677 1 · Gearbox 254708 1
67-2
276501
Rubber and seal ring kit
276501
Antall per enhet: 1
67-3
273221
Gasket kit
273221
Antall per enhet: 1
Fra Volvos originalkatalog
- Katalog
- P1800 B20
- Modeller
- 1800E 1800ES (B20)
- Gruppe · side
- Gruppe 4 · Katalogside 36-38
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- 182
- 1800E
- 183
- 1800ES
- B20E
- 2,0 l 4-cyl bränsleinsprutning (1800E/140E)
- B20F
- 2,0 l 4-cyl bränsleinsprutning, USA-avgasutförande (1800E/ES, 140)
- TID UTF
- tidlig utførelse
- S
- inngår i reparasjonssett
Slik leser du numrene
- 254617 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
