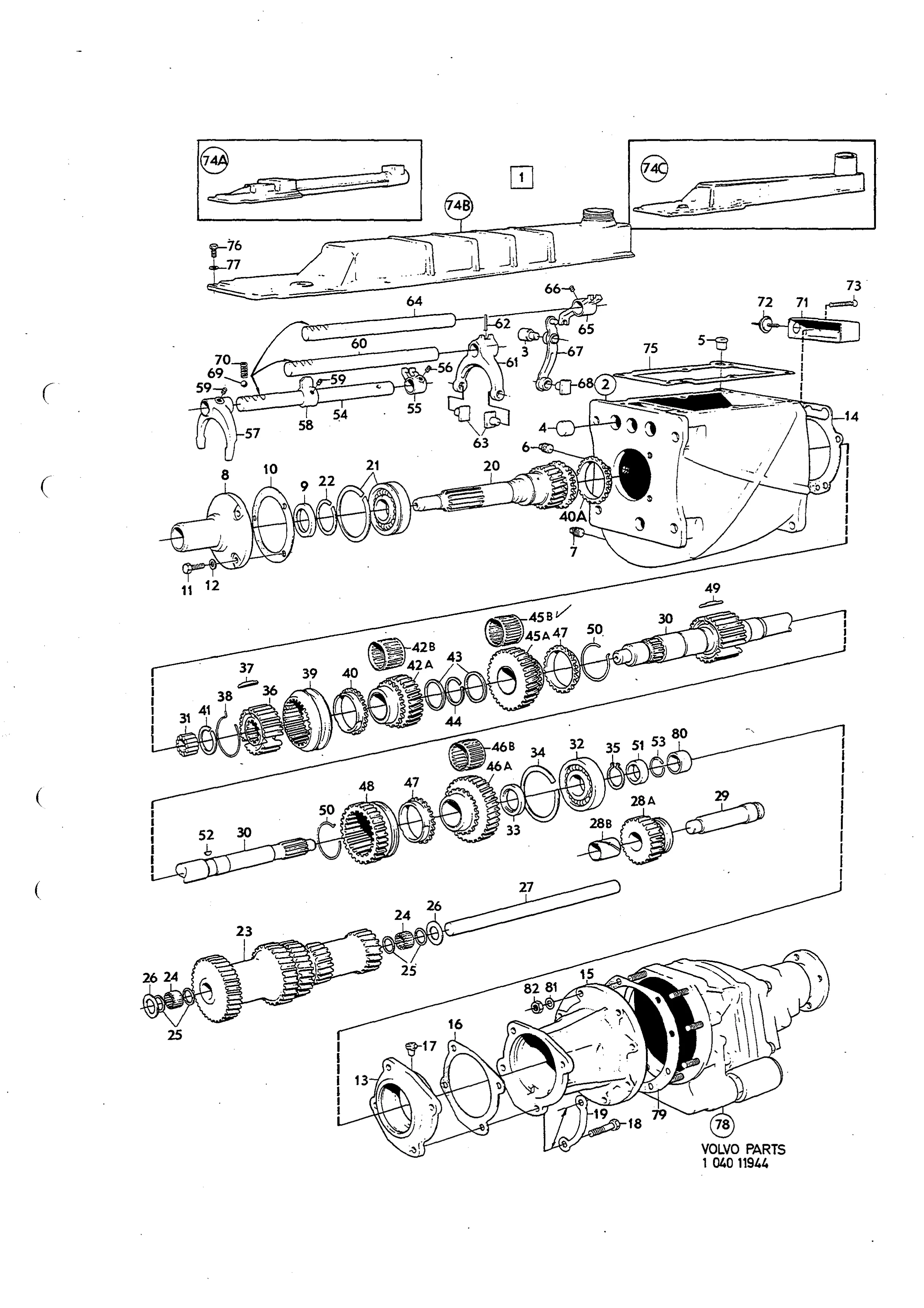

Växellåda (KA 11944) Volvo 1800 (B20)
Kraftoverføring · 1800E 1800ES (B20) · Gearbox M41 · side 12, 14, 16
123 deler · – i sortiment
1
254581
Gearbox A
254581
Antall per enhet: Gearbox 254581 1
1-2
254651
Gearbox B
254651
Antall per enhet: Gearbox 254651 1
1-3
254742
Gearbox C
254742
Antall per enhet: Gearbox 254742 1
2
380655
Housing A
380655
Inngår i: Växellåda
Antall per enhet: Gearbox 254581 1
2-2
380927
Housing B
380927
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 1 · Gearbox 254742 1
3
656517
Bearing pin
656517
Inngår i: Hus
Antall per enhet: 1
4
191496
Plug pin
191496
Inngår i: Hus
Antall per enhet: 3
5
191529
Pin
191529
Inngår i: Hus
Antall per enhet: 2
6
952358
Plug A
952358O
Inngår i: Växellåda
Antall per enhet: 1
7
951901
Plug B
951901O
Inngår i: Växellåda
Antall per enhet: 1
8
380190
Cover A
380190
Inngår i: Växellåda
Antall per enhet: 1
8-2
380915
Cover B
380915
Inngår i: Växellåda
Antall per enhet: Gearbox 254742 1
9
191685
Seal ring
191685inngår i reparasjonssett
Inngår i: Växellåda
Antall per enhet: 1
10
380914
Gasket A
380914inngår i reparasjonssett
Inngår i: Växellåda
Antall per enhet: 1
11
192622
Screw A
192622O
Inngår i: Växellåda
Antall per enhet: 3
12
380381
Rubber ring
380381inngår i reparasjonssett
Inngår i: Växellåda
Antall per enhet: 3
13
380445
Cover C
380445
Inngår i: Växellåda
Antall per enhet: 1
14
380800
Gasket B
380800inngår i reparasjonssett
Inngår i: Växellåda
Antall per enhet: 1
15
380570
Spacer flange
380570
Inngår i: Växellåda
Antall per enhet: 1
16
380446
Gasket C
380446inngår i reparasjonssett
Inngår i: Växellåda
Antall per enhet: 1
17
380211
Air venting nipple
380211
Inngår i: Växellåda
Antall per enhet: 1
18
955535
Screw B
955535O
Inngår i: Växellåda
Antall per enhet: 4
19
380379
Lock washer A
380379
Inngår i: Växellåda
Antall per enhet: 1
19-2
380380
Lock washer B
380380
Inngår i: Växellåda
Antall per enhet: 1
20
380136
Input shaft
380136
Inngår i: Växellåda
Antall per enhet: 1
21
11145
Ball bearing A
11145
Inngår i: Växellåda
Antall per enhet: 1
22 Circlip,alt
22-2
190737
Th 2.0 A
190737
Inngår i: Låsring,alt
22-3
190814
Th 2.1 A
190814
Inngår i: Låsring,alt
22-4
190815
Th 2.2 A
190815
Inngår i: Låsring,alt
22-5
191105
Th 2.3
191105
Inngår i: Låsring,alt
23
380621
Gear A
380621
Inngår i: Växellåda
Antall per enhet: Gearbox 254581 1
23-2
380807
Gear B
380807
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 1
23-3
380894
Gear C
380894
Inngår i: Växellåda
Antall per enhet: Gearbox 254742 1
24
19567
Roller A
19567
Inngår i: Växellåda
Antall per enhet: Gearbox 254581 48
24-2
183498
Roller B
183498
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 42 · Gearbox 254742 42
25
87176
Spacer ring A
87176
Inngår i: Växellåda
Antall per enhet: Gearbox 254581 4
25-2
380809
Spacer ring B
380809
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 4 · Gearbox 254742 4
26
656551
Thrust washer
656551
Inngår i: Växellåda
Antall per enhet: Gearbox 254581 2
26-2
380810
Thrust washer,front
380810
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 1 · Gearbox 254742 1
26-3
380813
Thrust washer,rear
380813
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 1 · Gearbox 254742 1
27
380157
Shaft A
380157
Inngår i: Växellåda
Antall per enhet: Gearbox 254581 1
27-2
380808
Shaft B
380808
Inngår i: Växellåda
Antall per enhet: Gearbox 254651 1 · Gearbox 254742 1
28A
380811
Backdrev
380811
28B
28B
Bussning...
Ikke i sortimentet
29
380615
Shaft C
380615
Inngår i: Bussning...
Antall per enhet: 1
30
380571
Main shaft
380571
Inngår i: Bussning...
Antall per enhet: 1
31
181120
Roller C
181120
Inngår i: Bussning...
Antall per enhet: 14
32
11024
Ball bearing B
11024
Inngår i: Bussning...
Antall per enhet: 1
33
380175
Spacer ring A
380175
Inngår i: Bussning...
Antall per enhet: 1
34 Circlip,alt
34-2
91437
Th 2.5
91437
Inngår i: Låsring,alt
34-3
942339
Th 2.6
942339
Inngår i: Låsring,alt
34-4
942340
Th 2.7
942340
Inngår i: Låsring,alt
35 Circlip,alt
35-2
190684
Th 2.0 B
190684
Inngår i: Låsring,alt
35-3
190685
Th 2.10
190685
Inngår i: Låsring,alt
35-4
190686
Th 2.15
190686
Inngår i: Låsring,alt
35-5
190687
Th 2.25
190687
Inngår i: Låsring,alt
35-6
190688
Th 2.30
190688
Inngår i: Låsring,alt
36
380138
Synchronizing hub
380138
Inngår i: Bussning...
Antall per enhet: 1
37
656514
Locating key A
656514
Inngår i: Bussning...
Antall per enhet: 3
38
86713
Clamping ring
86713
Inngår i: Bussning...
Antall per enhet: 2
39
656518
Engaging sleeve A
656518
Inngår i: Bussning...
Antall per enhet: 1
40
656138
Synchronizing cone A
656138
Inngår i: Bussning...
Antall per enhet: 1
40A
380921
Synkroniseringskona B
380921
Antall per bil: 1
41 Circlip,alt
41-2
191497
Th 2.0 C
191497
Inngår i: Låsring,alt
41-3
191498
Th 2.1 B
191498
Inngår i: Låsring,alt
41-4
191499
Th 2.2 B
191499
Inngår i: Låsring,alt
42A
380619
Kugghjul, 3-an
380619
42B
181331
Nållager A
181331
Antall per bil: 1
43
380143
Spacer ring B
380143
Inngår i: Nållager
Antall per enhet: Gearbox 254581 2 · Gearbox 254742 2
44 Circlip,alt
44-2
191493
Th 2.55
191493
Inngår i: Låsring,alt
44-3
191494
Th 2.65
191494
Inngår i: Låsring,alt
44-4
191495
Th 2.75
191495
Inngår i: Låsring,alt
45A
380174
Kugghjul,2-an
380174
Antall per bil: 1
45B
181330
Nållager B
181330
Antall per bil: 1
46A
380150
Kugghjul, 1-an
380150
Antall per bil: 1
46B
181330
Nållager B
181330
Antall per bil: 1
47
656138
Syncronizing cone A
656138
Inngår i: Nållager
Antall per enhet: 2
48
380142
Engaging sleeve B
380142
Inngår i: Nållager
Antall per enhet: 1
49
380141
Locating key B
380141
Inngår i: Nållager
Antall per enhet: 3
50
86713
Clamping ring
86713
Inngår i: Nållager
Antall per enhet: 2
51
380652
Cam
380652
Inngår i: Nållager
Antall per enhet: 1
52
191882
Key
191882
Inngår i: Nållager
Antall per enhet: 1
53
380653
Circlip A
380653
Inngår i: Nållager
Antall per enhet: 1
54
380240
Shiftrail,3rd,4th
380240
Inngår i: Nållager
Antall per enhet: 1
55
380133
Dog C
380133
Inngår i: Nållager
Antall per enhet: 1
56
656553
Lock screw
656553
Inngår i: Nållager
Antall per enhet: 1
57
656537
Shift fork A
656537
Inngår i: Nållager
Antall per enhet: 1
58
380648
Dog D
380648
Inngår i: Nållager
Antall per enhet: Gearbox 254581 2 · Gearbox 254651 1 · Gearbox 254742 1
59
656553
Lock screw
656553
Inngår i: Nållager
Antall per enhet: Gearbox 254581 3 · Gearbox 254651 2 · Gearbox 254742 2
60
380131
Shift rail,1st,2nd
380131
Inngår i: Nållager
Antall per enhet: 1
61
380132
Shift fork B
380132
Inngår i: Nållager
Antall per enhet: 1
62
951965
Tensioner pin
951965
Inngår i: Nållager
Antall per enhet: 1
63
656549
Pin
656549
Inngår i: Nållager
Antall per enhet: 2
64
380231
Shift rail,reverse
380231
Inngår i: Nållager
Antall per enhet: 1
65
380134
Shift fork C
380134
Inngår i: Nållager
Antall per enhet: 1
66
656553
Lock screw
656553
Inngår i: Nållager
Antall per enhet: 1
67
380622
Lever
380622
Inngår i: Nållager
Antall per enhet: 1
68
656549
Pin
656549
Inngår i: Nållager
Antall per enhet: 1
69
67089
Ball
67089
Inngår i: Nållager
Antall per enhet: 3
70
381182
Fjær
381182
Inngår i: Nållager
Antall per enhet: 3
71
380135
Casing A
380135
Inngår i: Nållager
Antall per enhet: Gearbox 254581 1
71-2
380799
Casing B
380799
Inngår i: Nållager
Antall per enhet: Gearbox 254651 1 · Gearbox 254742 1
72
380360
Back-up lamp contact
380360
Inngår i: Nållager
Antall per enhet: 1
73
950256
Screw C
950256ol
Inngår i: Nållager
Antall per enhet: 2
74A
254226
Växellådslock A
254226
74B
254573
Växellådslock B
254573
74C
254769
Växellådslock C
254769
Antall per bil: 1
75
381107
Gasket D
381107
Antall per enhet: 1
76
940135
Screw D
940135
Antall per enhet: 6
77
190819
Fjær washer A
190819
Antall per enhet: 6
78
254561
Overdrive A
254561
Antall per enhet: Gearbox 254581 1
78-2
254601
Overdrive B
254601
Antall per enhet: Gearbox 254651 1 · Gearbox 254742 1
78 Comps see page 28
79
380618
Gasket E
380618
Antall per enhet: 1
80
380654
Circlip B
380654
Antall per enhet: 1
81
955920
Fjær washer B
955920
Antall per enhet: 8
82
955846
Nut
955846
Antall per enhet: 8
82-2
275416
Gasket kit
275416
Antall per enhet: 1
Fra Volvos originalkatalog
- Katalog
- P1800 B20
- Modeller
- 1800E 1800ES (B20)
- Gruppe · side
- Gruppe 4 · Katalogside 12, 14, 16
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- 183
- 1800ES
- S
- inngår i reparasjonssett
Slik leser du numrene
- 254581 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
