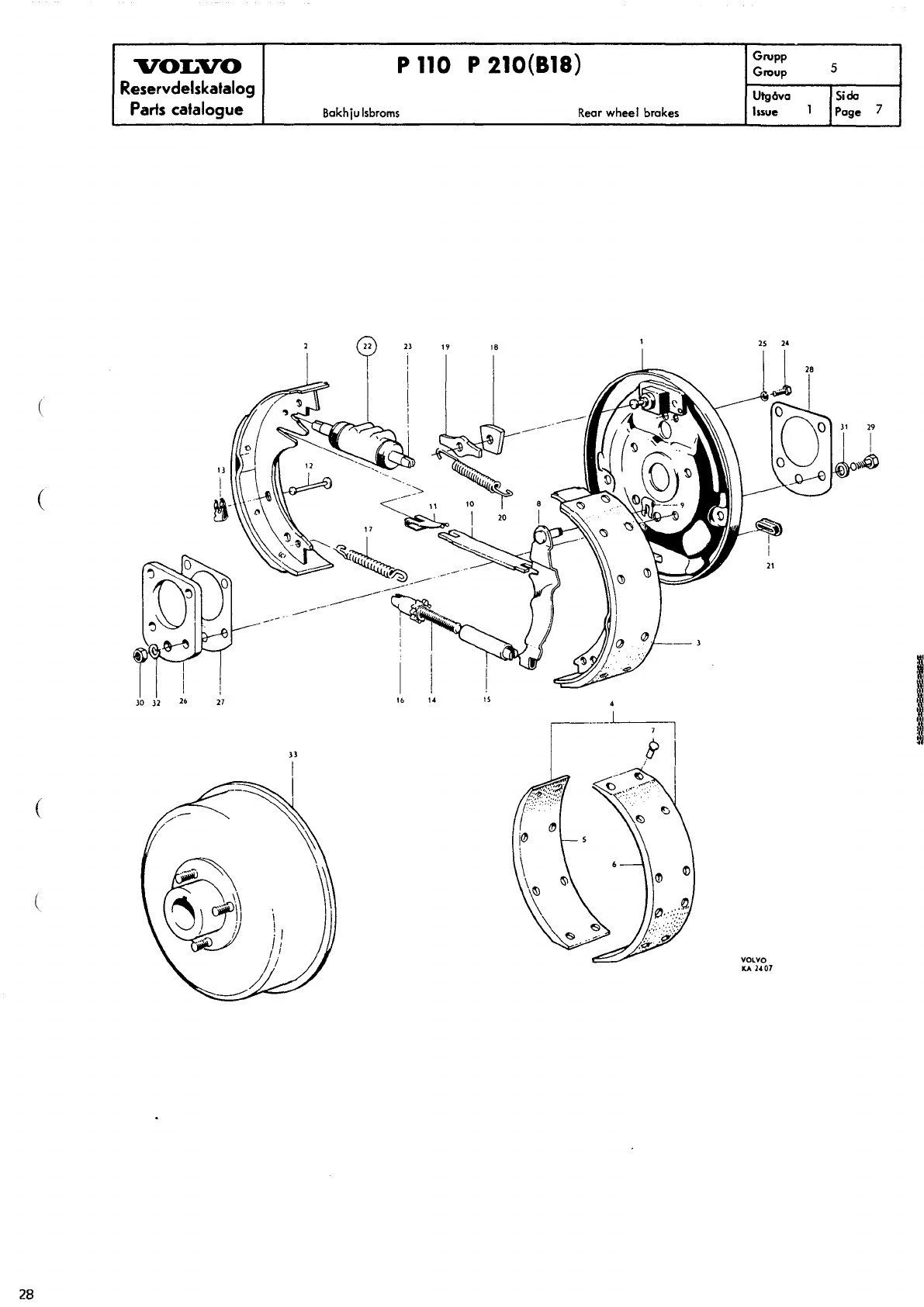

Rear wheel brakes til Volvo PV 544, Duett 210 (B18)

Bremser · Volvo PV B18 · PV 544, Duett 210 · B18 · 1961–1968 · 1 778 cm³ · Rear wheel brakes · 5 · side 4, 6

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: Amazon B18

40 deler · – i sortiment

659677

Backing plate, L

659677

Antall per bil: 1

1-2

659678

Backing plate, R

659678

Antall per bil: 1

670840

Brake shoe, forward, with lining

670840

Antall per bil: 2

670841

Brake shoe, rear, with lining

670841

Antall per bil: 2

275848

Brake lining kit A

275848

Antall per bil: 1

5 Lining, forward

Merknad: Alt 1. För nitning

6 Lining, rear

952494

Rivet

952494

Inngår i: Bromsbeläggsats

Antall per bil: 40

7-2

275863

Brake lining kit B

275863

Antall per bil: 1

7 Lining, forward

Merknad: Alt 2. För limning

7 Lining, rear

659679

Lever, L

659679

Antall per bil: 1

8-2

659680

Lever, R

659680

Antall per bil: 1

88830

Lock washer

88830

Antall per bil: 2

659681

Link

659681

Antall per bil: 2

659682

Fjær

659682

Antall per bil: 2

659663

Guide pin

659663Inngår i sett

Antall per bil: 4

659664

Lock fjær

659664Inngår i sett

Antall per bil: 4

659665

Adjuster screw

659665

Antall per bil: 2

659666

Adjuster nut

659666

Antall per bil: 2

659667

Guide sleeve

659667

Antall per bil: 2

659668

Return fjær A

659668Inngår i sett

Antall per bil: 2

669916

Guide washer

669916Inngår i sett

Antall per bil: 2

659670

Retainer

659670

Antall per bil: 2

667160

Return fjær B

667160Inngår i sett

Antall per bil: 4

659672

Rubber plug

659672Inngår i sett

Antall per bil: 2

659683

Brake cylinder

659683

Antall per bil: 2

22 Components, see page 12

659676

Thrust pin

659676

Antall per bil: 4

955512

Screw

955512

Antall per bil: 4

955920

Fjær washer

955920

Antall per bil: 4

26 Spacer washer

Merknad: Se gruppe 4 (Koppling) · Bakaxelupphängning · Kardanaxel · Kopplingsmanövrering · Växellåda M30 · Differential · Bakaxel · Bakaxel · Växellåda M40 · Växellåda · Kardanaxel

27 Packing

Merknad: Se gruppe 4 (Koppling) · Bakaxelupphängning · Kardanaxel · Kopplingsmanövrering · Växellåda M30 · Differential · Bakaxel · Bakaxel · Växellåda M40 · Växellåda · Kardanaxel

28 Shim

Merknad: Se gruppe 4 (Koppling) · Bakaxelupphängning · Kardanaxel · Kopplingsmanövrering · Växellåda M30 · Differential · Bakaxel · Bakaxel · Växellåda M40 · Växellåda · Kardanaxel

29 Screw

Merknad: Se gruppe 4 (Koppling) · Bakaxelupphängning · Kardanaxel · Kopplingsmanövrering · Växellåda M30 · Differential · Bakaxel · Bakaxel · Växellåda M40 · Växellåda · Kardanaxel

30 Nut

Merknad: Se gruppe 4 (Bakaxelupphängning)

10503
Mutter
10503 · Bakaxelupphängning · Posisjonsnummer 30

31 Washer

Merknad: Se gruppe 4 (Kopplingsmanövrering)

656823
Bricka
656823 · Kopplingsmanövrering · Posisjonsnummer 31

32 Lock washer

Merknad: Se gruppe 4 (Koppling) · Bakaxelupphängning · Kardanaxel · Kopplingsmanövrering · Växellåda M30 · Differential · Bakaxel · Bakaxel · Växellåda M40 · Växellåda · Kardanaxel

33 Brake drum

Merknad: Se gruppe 4 (Koppling) · Bakaxelupphängning · Kardanaxel · Kopplingsmanövrering · Växellåda M30 · Differential · Bakaxel · Bakaxel · Växellåda M40 · Växellåda · Kardanaxel

670804

Bakhjulsbroms, V

670804

1) Alt 1. För nitning.
2) Alt 2. För limning.

Fra Volvos originalkatalog

Katalog: PV B18
Modeller: PV 544 Duett 210(B18)
Gruppe · side: Gruppe 5 · Katalogside 4, 6

Fotnoter

1): Alt 1. För nitning.
2): Alt 2. För limning.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
