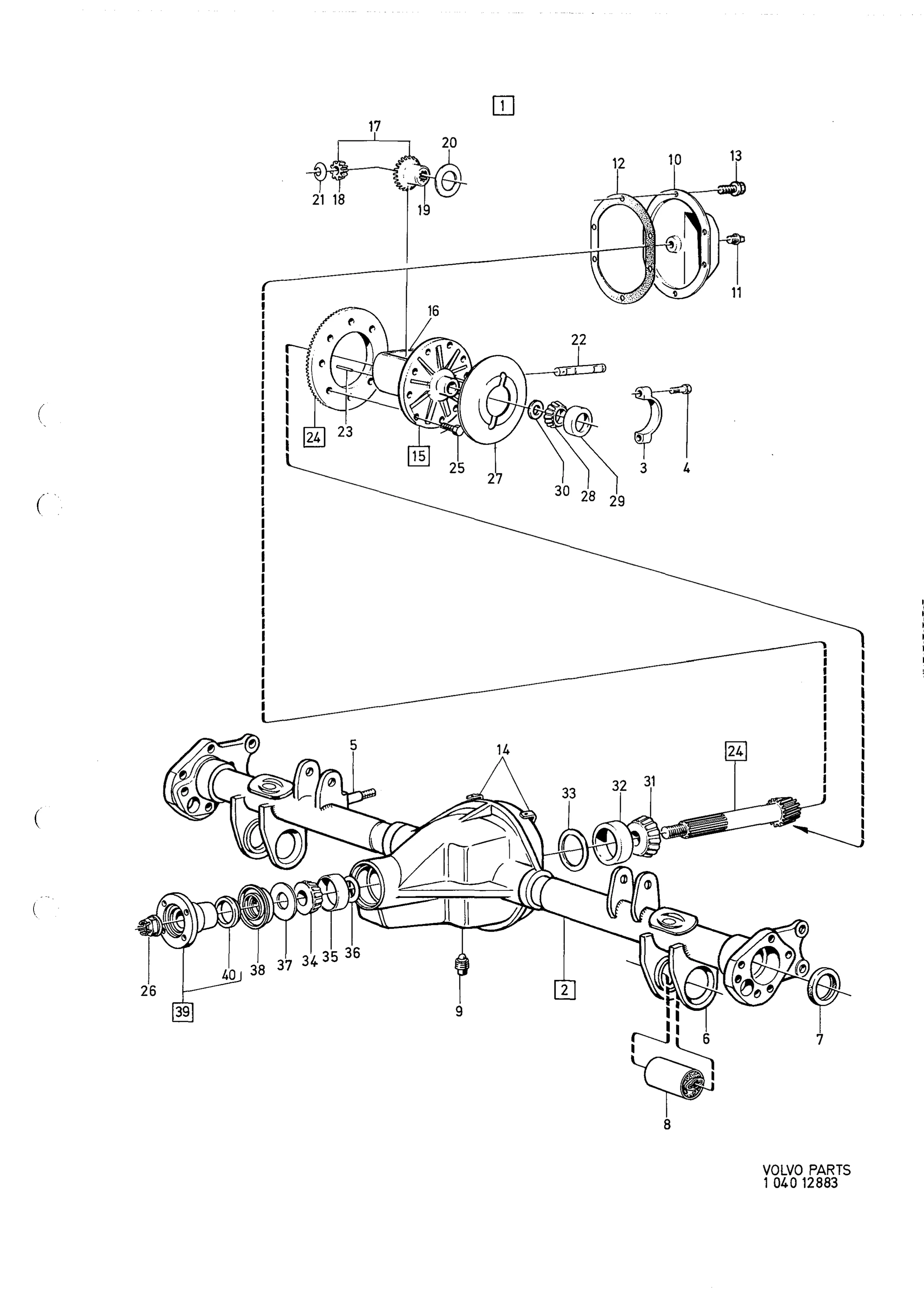

Bakaxel CH 132567- Volvo 164 (B30)
Kraftoverføring · Volvo 164 · Bakaxel CH 132567- · 4 · side 104
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
65 deler · – i sortiment
1
255799
Rear axle
255799
Antall per bil: 1
2
383088
Rear axle casing
383088
Inngår i: Bakaxel
Antall per bil: 1
3 Cap— selges ikke separat
4
955551
Screw A
955551
Inngår i: Bakaxelkåpa
Antall per bil: 4
5 Anchorage— selges ikke separat
6 Anchorage— selges ikke separat
7
383222
Seal ring
383222
Inngår i: Bakaxelkåpa
Antall per bil: 2
8
1205796
Foring
1205796
Inngår i: Bakaxelkåpa
Antall per bil: 2
9
951901
Plug A
951901
Inngår i: Bakaxel
Antall per bil: 1
10
89671
Inspection cover
89671
Inngår i: Bakaxel
Antall per bil: 1
11
952359
Plug B
952359
Inngår i: Bakaxel
Antall per bil: 1
12
89254
Gasket
89254
Inngår i: Bakaxel
Antall per bil: 1
13
942402
Screw B
942402
Inngår i: Bakaxel
Antall per bil: 10
14
1221660
Anchorage
1221660
Inngår i: Bakaxel
Antall per bil: 2
15
383259
Differential
383259
Inngår i: Bakaxel
Antall per bil: 1
16
383258
Housing
383258
Inngår i: Differential
Antall per bil: 1
17
273224
Differential gear kit
273224
Inngår i: Hus
Antall per bil: 1
18 Diff. side pinion— inngår i reparasjonssett
19 Diff. side gear— inngår i reparasjonssett
20 Thrust washer alt
20-2
383171
Th 0.74
383171
Inngår i: Tryckbricka, alt.
20-3
383172
Th 0.76 A
383172
Inngår i: Tryckbricka, alt.
20-4
383173
Th 0.78
383173
Inngår i: Tryckbricka, alt.
20-5
383174
Th 0.80
383174
Inngår i: Tryckbricka, alt.
20-6
383175
Th 0.82
383175
Inngår i: Tryckbricka, alt.
20-7
383176
Th 0.84
383176
Inngår i: Tryckbricka, alt.
20-8
383177
Th 0.86
383177
Inngår i: Tryckbricka, alt.
20-9
383178
Th 0.88
383178
Inngår i: Tryckbricka, alt.
20-10
383179
Th 0.90
383179
Inngår i: Tryckbricka, alt.
20-11
383180
Th 0.92
383180
Inngår i: Tryckbricka, alt.
20-12
383181
Th 0.94
383181
Inngår i: Tryckbricka, alt.
20-13
383182
Th 0.96
383182
Inngår i: Tryckbricka, alt.
20-14
383183
Th 0.98
383183
Inngår i: Tryckbricka, alt.
21
384209
Thrust washer
384209
Inngår i: Differential
Antall per bil: 2
22
384201
Pivot pin
384201
Inngår i: Differential
Antall per bil: 1
23
191838
Lock pin
191838
Inngår i: Differential
Antall per bil: 1
24
273136
Crown wheel and pinion
273136inngår i reparasjonssett
Inngår i: Bakaxel
Antall per bil: 1
25
191807
Screw C
191807inngår i reparasjonssett
Inngår i: Kranhjul och pinjong
Antall per bil: 10
26
946831
Lock nut
946831inngår i reparasjonssett
Inngår i: Kranhjul och pinjong
Antall per bil: 1
26-2
281478
Oil
281478inngår i reparasjonssett
Inngår i: Kranhjul och pinjong
Antall per bil: 3
27
383253
Lock plate
383253
Inngår i: Bakaxel
Antall per bil: 1
28
181305
Roller bearing, cone A
181305
Inngår i: Bakaxel
Antall per bil: 2
29
181662
Roller bearing, cup A
181662
Inngår i: Bakaxel
Antall per bil: 2
30 Shims
30-2
81374
Th 0.08 A
81374
Inngår i: Justermellanlägg
Antall per bil: ERF
30-3
81375
Th 0.13 A
81375
Inngår i: Justermellanlägg
Antall per bil: ERF
30 Th 0.25
30-5
81377
Th 0.76 B
81377
Inngår i: Justermellanlägg
Antall per bil: ERF
31
183327
Roller bearing, cone B
183327
Inngår i: Bakaxel
Antall per bil: 1
32
183328
Roller bearing, cup B
183328
Inngår i: Bakaxel
Antall per bil: 1
33 Shims
33-2
81383
Th 0.08 B
81383
Inngår i: Justermellanlägg
Antall per bil: ERF
33-3
81384
Th 0.13 B
81384
Inngår i: Justermellanlägg
Antall per bil: ERF
33-4
120623
Th 0.25 A
120623
Inngår i: Justermellanlägg
Antall per bil: ERF
34
181301
Roller bearing, cone C
181301
Inngår i: Bakaxel
Antall per bil: 1
35
181302
Roller bearing, cup C
181302
Inngår i: Bakaxel
Antall per bil: 1
36 Shims
36-2
191834
Th 0.08 C
191834
Inngår i: Justermellanlägg
Antall per bil: ERF
36-3
191835
Th 0.13 C
191835
Inngår i: Justermellanlägg
Antall per bil: ERF
36-4
191837
Th 0.25 B
191837
Inngår i: Justermellanlägg
Antall per bil: ERF
36-5
191836
Th 0.75
191836
Inngår i: Justermellanlägg
Antall per bil: ERF
37
80506
Oil deflector
80506
Inngår i: Bakaxel
Antall per bil: 1
38
942905
Oil seal
942905
Inngår i: Bakaxel
Antall per bil: 1
39
384720
Companion flange
384720
Inngår i: Bakaxel
Antall per bil: 1
40
81388
Dust slinger
81388
Inngår i: Bakaxel
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 164
- Modeller
- 164
- Gruppe · side
- Gruppe 4 · Katalogside 104
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- S
- inngår i reparasjonssett
Slik leser du numrene
- 255799 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
