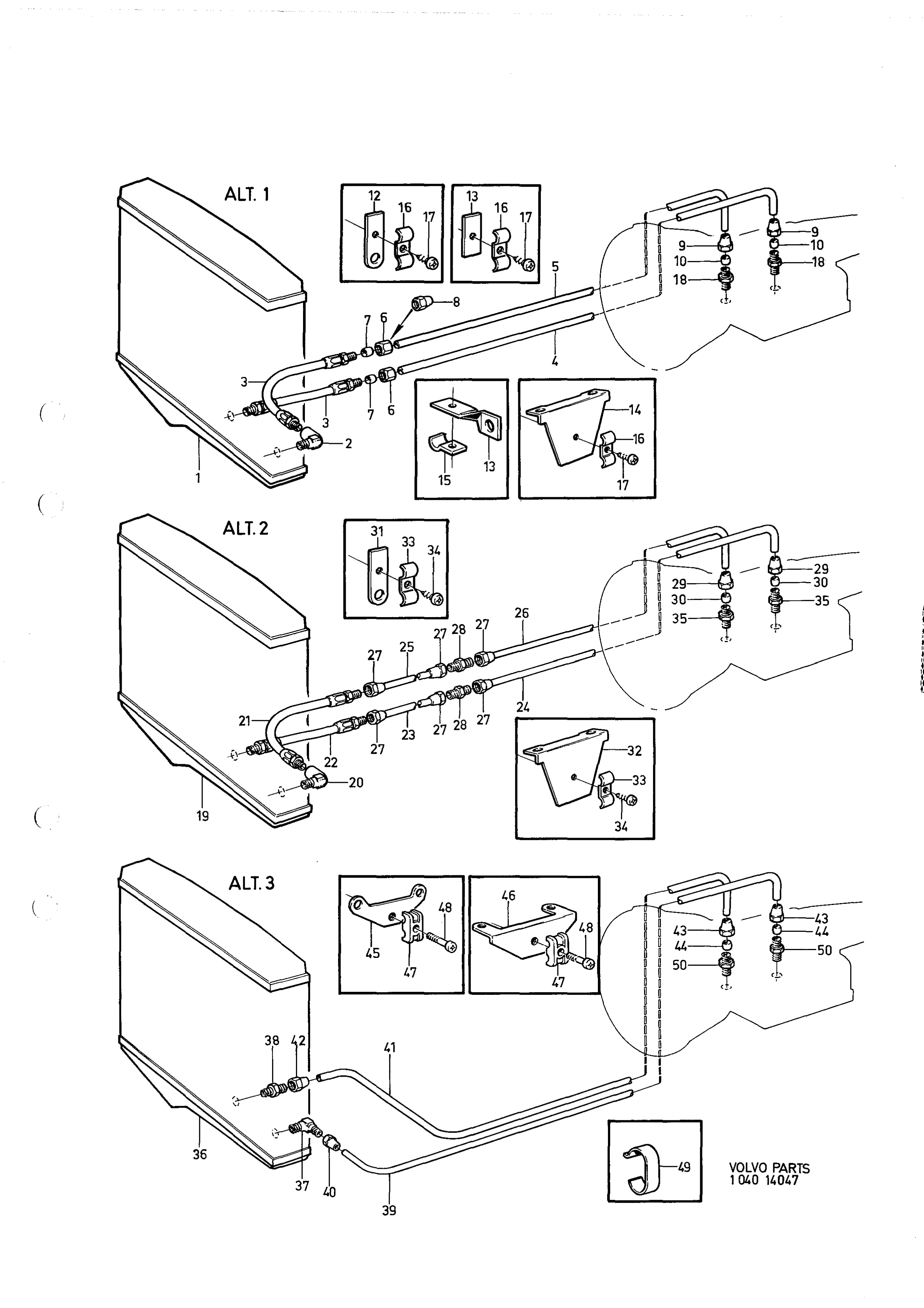

Oljekylning, BW35 Volvo 164 (B30)
Kraftoverføring · Volvo 164 · Oljekylning, BW35 · 4 · side 84
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Se deler i butikken: Oljekyl volvoning bw35
58 deler · – i sortiment
1 Radiator unit
Merknad: Se gruppe 2 (Cylinderlockspackningar och tillhörande tätningsringar) · Vevrörelse · Cylinderlock · Cylinderblock · Insugnings- och avgasrör · Smörjsystem · Kamaxel · Motor med monterings-detaljer · Kylsystem · Bränslepump förgasarmotor · Förgasare · Avgassystem, avgasåterledning, B30E - F CH 102950-132566 · Bränslesystem förgasarmotor · Bensintank, avdunstningskontroll, bränslerör förgasarmotor · Bensintank och avdunstningskontroll B30E - F CH - 102949 · Bränslesystem insprutningsmotor · Bensintank och avdunstningskontroll · Avgassystem, avgasåterledning, B30, B30A. B30E - F CH - 102949 · Avgassystem, avgasåterledning CH 132567-, excl japan · Avgassystem japan CH 132567- · Gasreglage VST CH 74450- · Gasreglage förgasarmotor VST CH -74449. HST
2
16498
Elbow union A
16498
Antall per bil: 1
3
683693
Hose A
683693
Antall per bil: 2
3-2
686000
Hose B
686000
Antall per bil: 2
3-3
688038
Hose C
688038
Antall per bil: 2
4
954315
Bundy piping
954315
Antall per bil
- 9) Ch - 17079 eksklusive 16480-16575.960
- 10) Ch 16480-16575, 17080-52789.1160
5
954315
Bundy piping
954315
Antall per bil
- 9) Ch - 17079 eksklusive 16480-16575.1420
- 10) Ch 16480-16575, 17080-52789.1620
6
954350
Cap nut A
954350
Antall per bil: 2
7
954365
Fitting
954365
Antall per bil: 2
8
954322
Cap nut B
954322
Antall per bil: 2
9
954350
Cap nut A
954350
Antall per bil: 2
10
954365
Fitting
954365
Antall per bil: 2
11
683939
Bracket A
683939
Antall per bil: 1
12
682143
Bracket B
682143
Antall per bil: 1
13 Bracket
Merknad: 9) Ch - 17079 excl 16480-16575. · Alt. nr 684144
14
460313
Bracket C
460313
Antall per bil: 1
15
951189
Clamp A
951189
Antall per bil: 1
16
943815
Clamp B
943815
Antall per bil
- 9) Ch - 17079 eksklusive 16480-16575.3
- 17) CH 16480- 16575, 17080 - 132566.2
17
190665
Screw A
190665
Antall per bil: 4
17-2
947542
Screw B
947542
Antall per bil: 2
18 Connector
Merknad: Se side 64 · 2-C19
18 Connector
Merknad: Se side 70 · 2-D01
18 ALT 2
19 Radiator unit
Merknad: Se gruppe 2 (Cylinderlockspackningar och tillhörande tätningsringar) · Vevrörelse · Cylinderlock · Cylinderblock · Insugnings- och avgasrör · Smörjsystem · Kamaxel · Motor med monterings-detaljer · Kylsystem · Bränslepump förgasarmotor · Förgasare · Avgassystem, avgasåterledning, B30E - F CH 102950-132566 · Bränslesystem förgasarmotor · Bensintank, avdunstningskontroll, bränslerör förgasarmotor · Bensintank och avdunstningskontroll B30E - F CH - 102949 · Bränslesystem insprutningsmotor · Bensintank och avdunstningskontroll · Avgassystem, avgasåterledning, B30, B30A. B30E - F CH - 102949 · Avgassystem, avgasåterledning CH 132567-, excl japan · Avgassystem japan CH 132567- · Gasreglage VST CH 74450- · Gasreglage förgasarmotor VST CH -74449. HST
20
16498
Elbow union A
16498
Antall per bil: 1
21
688038
Hose C
688038
Antall per bil: 1
22
686348
Hose D
686348
Antall per bil: 1
23
954315
Bundy piping
954315
Antall per bil: 1000
24
954315
Bundy piping
954315
Antall per bil: 620
25
954315
Bundy piping
954315
Antall per bil: 960
26
954315
Bundy piping
954315
Antall per bil: 870
27
954322
Cap nut B
954322
Antall per bil: 6
28
954329
Screw union
954329
Antall per bil: 2
29
954350
Cap nut A
954350
Antall per bil: 2
30
954365
Fitting
954365
Antall per bil: 2
31
682143
Bracket B
682143
Antall per bil: 1
32
460313
Bracket C
460313
Antall per bil: 1
33
943815
Clamp B
943815
Antall per bil: 2
34
955138
Screw C
955138
Antall per bil: 2
35 Connector
Merknad: Se side 64 · 2-C19
35 Connector
Merknad: Se side 70 · 2-D01
35 ALT 3
36 Radiator unit
Passer: Fra chassis nr 132567
Merknad: Se gruppe 2 (Cylinderlockspackningar och tillhörande tätningsringar) · Vevrörelse · Cylinderlock · Cylinderblock · Insugnings- och avgasrör · Smörjsystem · Kamaxel · Motor med monterings-detaljer · Kylsystem · Bränslepump förgasarmotor · Förgasare · Avgassystem, avgasåterledning, B30E - F CH 102950-132566 · Bränslesystem förgasarmotor · Bensintank, avdunstningskontroll, bränslerör förgasarmotor · Bensintank och avdunstningskontroll B30E - F CH - 102949 · Bränslesystem insprutningsmotor · Bensintank och avdunstningskontroll · Avgassystem, avgasåterledning, B30, B30A. B30E - F CH - 102949 · Avgassystem, avgasåterledning CH 132567-, excl japan · Avgassystem japan CH 132567- · Gasreglage VST CH 74450- · Gasreglage förgasarmotor VST CH -74449. HST
37
954343
Elbow union B
954343
Antall per bil: 1
38
954336
Straight union
954336
Antall per bil: 1
39
461592
Bundy piping, L
461592
Antall per bil: 1
40
954322
Cap nut B
954322
Inngår i: Bundyrör, V
Antall per bil: 1
41
461591
Bundy piping, R
461591
Antall per bil: 1
42
954322
Cap nut B
954322
Inngår i: Bundyrör, H
Antall per bil: 1
43
954350
Cap nut A
954350
Antall per bil: 2
44
954365
Fitting
954365
Antall per bil: 2
45
461596
Bracket D
461596
Antall per bil: 1
46
461594
Bracket E
461594
Antall per bil: 1
47
462996
Clamp C
462996
Antall per bil: 2
48
947542
Screw B
947542
Antall per bil: 2
49
460428
Clips
460428
Antall per bil: 6
50 Connector
Merknad: Se side 70 · 2-D01
? ALT 1
- 7. Ch - 16575 excl 25743-15979, 16076-16479.
- 9. Ch - 17079 excl 16480-16575.
- 10. Ch 16480-16575, 17080-52789.
- 11. Ch 15743-15979, 16076-16479, 16576-32399.
- 14. Ch 32400-52789.
- 15. CH 52790 - 132566.
- 16. Ch 15743-15979, 16076-16479, 16576-52789.
- 17. CH 16480- 16575, 17080 - 132566.
Fra Volvos originalkatalog
- Katalog
- 164
- Gruppe · side
- Gruppe 4 · Katalogside 84
Fotnoter
- 7)
- Ch - 16575 excl 25743-15979, 16076-16479.
- 9)
- Ch - 17079 excl 16480-16575.
- 10)
- Ch 16480-16575, 17080-52789.
- 11)
- Ch 15743-15979, 16076-16479, 16576-32399.
- 14)
- Chassis nr 32400–52789
- 15)
- CH 52790 - 132566.
- 16)
- Ch 15743-15979, 16076-16479, 16576-52789.
- 17)
- CH 16480- 16575, 17080 - 132566.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- L
- liter
Slik leser du numrene
- 16498 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
