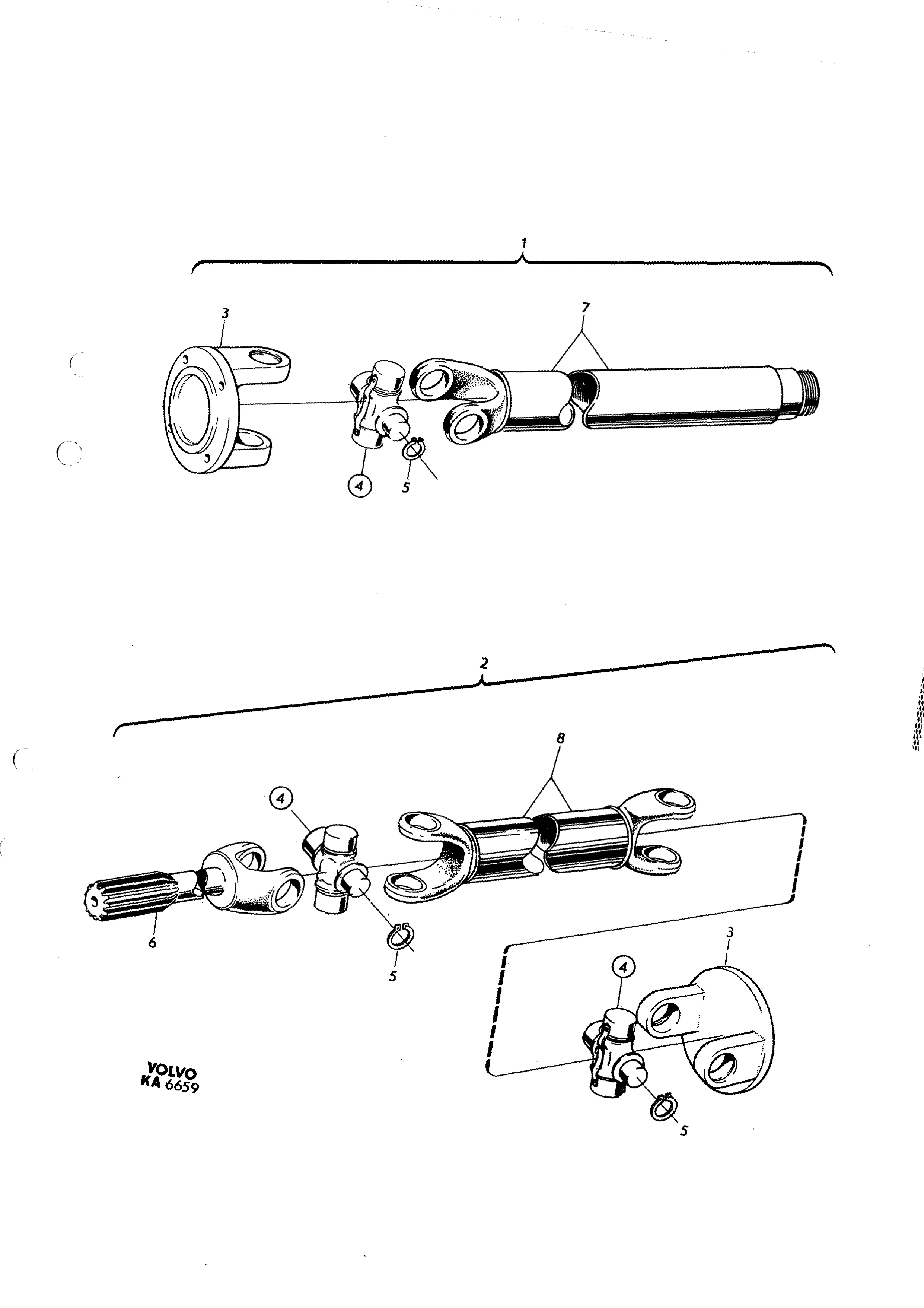

Propeller shaft

Kraftoverføring · Volvo 164 · Propeller shaft · 4 · side 90

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

17 deler · – i sortiment

678852

Propeller shaft A

678852

Antall per enhet: Propeller shaft 678852 1

1-2

678853

Propeller shaft B

678853

Antall per enhet: Propeller shaft 678853 1

1-3

687336

Propeller shaft C

687336

Antall per enhet: Propeller shaft 687336 1

678854

Propeller shaft D

678854

Antall per enhet: Propeller shaft 678854 1

2-2

683963

Propeller shaft E

683963

Antall per enhet: Propeller shaft 683963 1

231313

Flange yoke

231313

Inngår i: Kardanaxel

Antall per enhet: Propeller shaft 678852 1 · Propeller shaft 678853 1 · Propeller shaft 678854 1

3-2

231313

Flange yoke

231313

Inngår i: Kardanaxel

Antall per enhet: Propeller shaft 687336 1 · Propeller shaft 683963 1

231311

Joint cross

231311

Inngår i: Kardanaxel

Antall per enhet: Propeller shaft 678852 1 · Propeller shaft 678853 1 · Propeller shaft 678854 2

4-2

231311

Joint cross

231311

Inngår i: Kardanaxel

Antall per enhet: Propeller shaft 687336 1 · Propeller shaft 683963 2

24383

Circlip

24383

Inngår i: Axelkors

Antall per enhet: Propeller shaft 678852 4 · Propeller shaft 678853 4 · Propeller shaft 678854 8

5-2

24383

Circlip

24383

Inngår i: Axelkors

Antall per enhet: Propeller shaft 687336 4 · Propeller shaft 683963 8

231312

Yoke shaft

231312

Inngår i: Kardanaxel

Antall per enhet: Propeller shaft 678854 1

6-2

231312

Yoke shaft

231312

Inngår i: Kardanaxel

Antall per enhet: Propeller shaft 683963 1

7 Tubular shaft— selges ikke separat

8 Tubular shaft— selges ikke separat

Fra Volvos originalkatalog

Katalog: 164
Gruppe · side: Gruppe 4 · Katalogside 90
