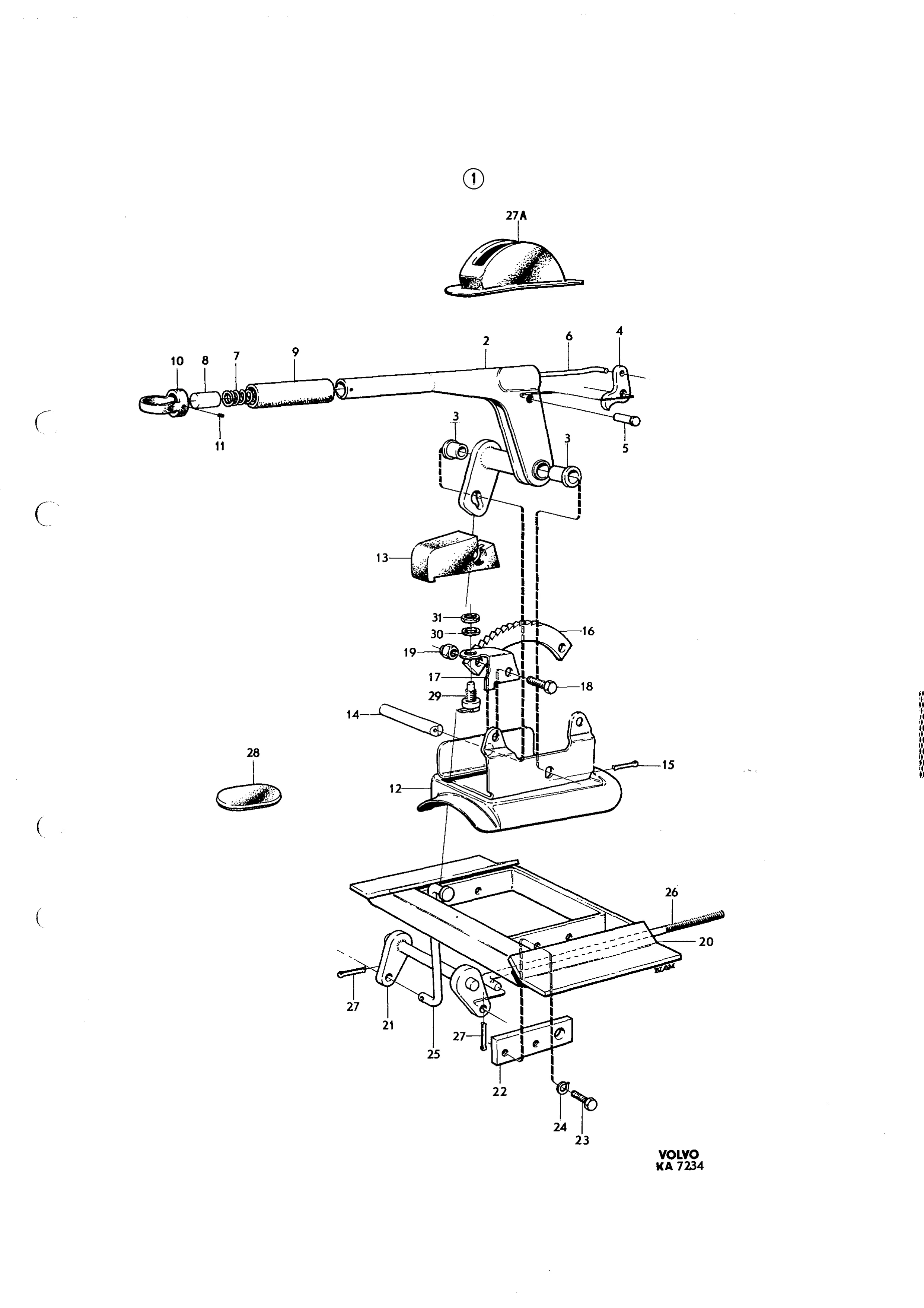

Handbroms, mittplacerad Volvo 164 (B30)

Bremser · Volvo 164 · Handbroms, mittplacerad · 5 · side 30

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Samme KA-nummer finnes også i: 140-serien 1972 · 140-serien 1973

Se deler i butikken: Handbroms volvo 164 mittplacerad

40 deler · – i sortiment

273112

Handbrake kit A

273112

Antall per enhet: Handbrake kit 273112 1

1-2

273200

Handbrake kit B

273200

Antall per enhet: Handbrake kit 273200 1

662988

Handbrake lever

662988inngår i reparasjonssett

Antall per enhet: 1

653576

Foring

653576inngår i reparasjonssett

Antall per enhet: 2

653466

Pawl

653466inngår i reparasjonssett

Antall per enhet: 1

190848

Rivet

190848inngår i reparasjonssett

Antall per enhet: 1

658326

Push rod

658326inngår i reparasjonssett

Antall per enhet: 1

675948

Fjær

675948inngår i reparasjonssett

Antall per enhet: 1

654980

Button

654980inngår i reparasjonssett

Antall per enhet: 1

658332

Handle

658332inngår i reparasjonssett

Antall per enhet: 1

660651

Brace

660651inngår i reparasjonssett

Antall per enhet: 1

191030

Screw A

191030inngår i reparasjonssett

Antall per enhet: 1

12 Anchorage— inngår i reparasjonssett

Merknad: Alt. nr 969741

12-2

684366

Anchorage A

684366inngår i reparasjonssett

Antall per enhet: Handbrake kit 273200 1

658322

Seal A

658322inngår i reparasjonssett

Antall per enhet: 1

658327

658327inngår i reparasjonssett

Antall per enhet: 1

907824

Split pin A

907824inngår i reparasjonssett

Antall per enhet: 1

653449

Quadrant

653449inngår i reparasjonssett

Antall per enhet: 1

681538

Bracket

681538inngår i reparasjonssett

Antall per enhet: 1

940135

Bolt B

940135inngår i reparasjonssett

Antall per enhet: 2

950353

Nut

950353inngår i reparasjonssett

Antall per enhet: 2

680315

Anchorage B

680315inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 1

20-2

684361

Anchorage C

684361inngår i reparasjonssett

Antall per enhet: Handbrake kit 273200 1

680310

Shaft A

680310inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 1

21-2

684359

Shaft B

684359inngår i reparasjonssett

Antall per enhet: Handbrake kit 273200 1

680316

Bearing plate

680316inngår i reparasjonssett

Antall per enhet: 2

955512

Bolt C

955512inngår i reparasjonssett

Antall per enhet: 4

955920

Fjær washer

955920inngår i reparasjonssett

Antall per enhet: 4

680317

Pull rod A

680317inngår i reparasjonssett

Antall per enhet: 1

666419

Pull rod B

666419inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 1

26-2

684358

Pull rod C

684358inngår i reparasjonssett

Antall per enhet: Handbrake kit 273200 1

907844

Split pin B

907844inngår i reparasjonssett

Antall per enhet: 2

27a

670876

Rubber casing A

670876inngår i reparasjonssett

Antall per enhet: Handbrake kit 273112 1

662054

Seal B

662054inngår i reparasjonssett

Antall per enhet: 1

29 Contact

Merknad: Se gruppe 3 (Kombinerat instrument CH 74450-132566) · Vindrutespolare CH-102949 · Kopplings- och kontrollorgan CH-74449 · Signalutrustning · Belysningsutrustning, främre · Torkare vindruta SWF CH-32399 · Torkare vindruta Elektrolux CH 32400-74449 · Vindrutespolare CH 102950- · Växelströmsgenerator · Tändfördelare 461567 · Startmotor 241615,463856 · Vindrutetorkarmotor SWF · Torkare vindruta, CH 74450- Australien, Malaysia, Sydafrika · Strömförsörjnings-och startsystem · Strålkastartorkare, spolardetaljer CH 102950- · Kopplings- och kontrollorgan · Instrumentering, instrumentutrustning · Kombinerat instrument CH 132567– · Elledningar kontaktdon · Ledningar, metervara ledningsskor · Belysningsutrustning inre och bakre CH 74450- · Växelströmsgenerator med upphängning, laddningsregulator · Torkare vindruta, CH74450- EXCL Australien, Malaysia, Sydafrika · GT - instrument · Vindrutetorkarmotor · Växelströmsgenerator · Belysningsutrustning inre och bakre · Elektrisk-och instrumentutrustning · Kombinerat instrument 1210157, 1210158, 1210161, 1210162

30 Lock washer

31 Nut

Merknad: Se gruppe 3 (Startmotor 241615,463856)

955782
••Mutter
955782 · Startmotor 241615,463856 · Posisjonsnummer 31

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 5 · Katalogside 30

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

S: inngår i reparasjonssett

Slik leser du numrene

273112 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
