23 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

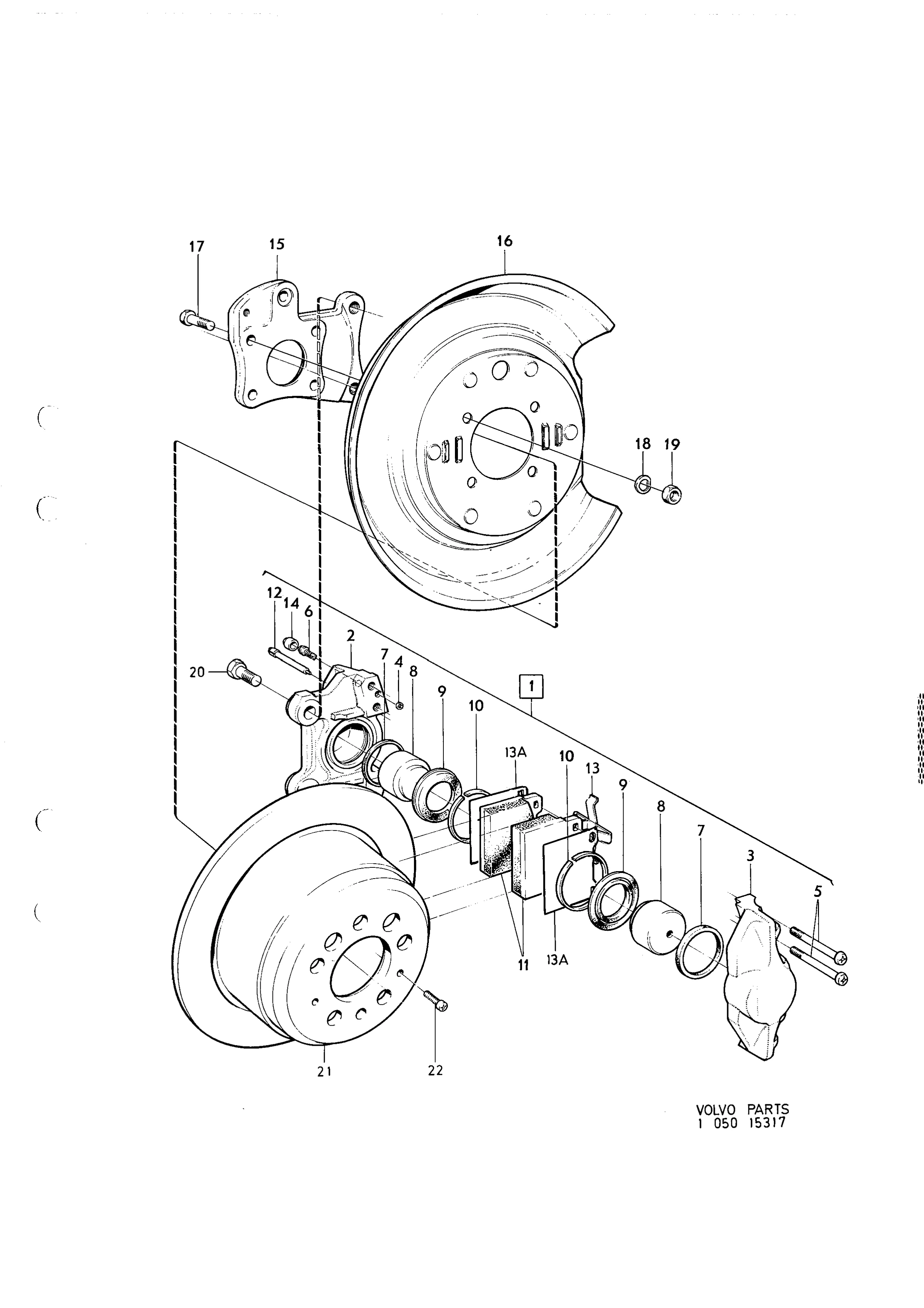

Bakhjulsbroms Volvo 164 (B30)

Bremser · Volvo 164 · Rear wheel brake · 5 · side 164

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

32 deler · – i sortiment

1212070

Rear wheel brake, L A

1212070

Antall per bil: col_1 1

1-2

1206494

Rear wheel brake, L B

1206494

Antall per bil: col_2 1

1-3

1206495

Rear wheel brake, R

1206495

Antall per bil: col_2 1

2 Caliper, inner— selges ikke separat

3 Caliper, outer— selges ikke separat

4 Rubber ring— selges ikke separat

5 Screw— selges ikke separat

686234

Air venting screw

686234

Inngår i: Bakhjulsbroms, H

Antall per bil: col_2 2

7 Seal ring— inngår i reparasjonssett

688739

Piston

688739

Inngår i: Bakhjulsbroms, H

Antall per bil: col_2 2

9 Rubber seal— inngår i reparasjonssett

10 Tensioner ring

272531

Brake pad kit A

272531

Inngår i: Bakhjulsbroms, H

Antall per bil: col_2 1

11-2

272569

Brake pad kit B

272569

Inngår i: Bakhjulsbroms, H

Antall per bil: col_2 1

11 Brake pad— selges ikke separat

686236

686236inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: col_2 4

686235

Tensioner fjær

686235

Inngår i: Pinne

Antall per bil: col_2 2

13a

1228590

Spacer

1228590

Antall per bil: col_2 4

656456

Rubber cap

656456inngår i reparasjonssett

Antall per bil: col_2 2

15 Bracket

Merknad: Se gruppe 4 (Växellåda M400,M410 Ingående axel,huvudaxel) · Växellåda BW35, RV · Växellåda BW35, GV · Bakaxel Anti-spinn · Koppling,kopplingsmanövrering M400,M410 Vst · Växellåda M400 GV · Växellåda M410, GV · Överväxel · Bakaxel CH 132567- · Växellåda,ALT.1,23) Upphängning,reglage M400,M410, GV · Växellåda Upphängning, reglage BW35, GV · Kardanaxel, stödlager · Bakaxel Upphängning CH 132567- · Koppling, kopplingsmanövrering M400, M410 HST · Växellåda,ALT.2,23) Upphängning,reglage M400,M410, GV · Växellåda M400,M410 Växellådslock, GV · Växellåda BW35 Hus med planetväxel · Oljekylning, BW35 · Bakaxel Upphängning CH-132566 · Bakaxel · Växellåda BW35 Hus med planetväxel Manövercylinder, bakre · Sekundärcylinder · Kardanaxel · Kraftöverföring · Växellåda M400 Spakställ, RV · Växellåda, BW35 Kontrollsystem · Växellåda, BW35 Hus med planetväxel · Huvudcylinder · Växellåda Upphängning, reglage BW35, RV · Växellåda Upphängning, reglage M400, RV · Växellåda M400, RV · Växellåda, BW35, Hus med planetväxel, Manövercylinder, främre

687368

Backing plate, L A

687368

Antall per bil: col_2 1

17 Screw

18 Resilient washer

19 Nut

943507

Screw A

943507

Antall per bil: col_2 4

676812

Brake disc

676812

Antall per bil: col_2 2

940045

Screw B

940045

Antall per bil: col_2 4

22-2

272527

Repair kit

272527

Antall per bil: col_2 2

1. Vid byte från 687368 och 687369 till 1212114 och 1212115 måste även ankarbult 1212113, skruv 955549 och bricka 941909 monteras.
2. Ej standardutrustning. Optional extra.

Fra Volvos originalkatalog

Katalog: 164
Modeller: CH 52790-132566
Gruppe · side: Gruppe 5 · Katalogside 164

Fotnoter

1): Vid byte från 687368 och 687369 till 1212114 och 1212115 måste även ankarbult 1212113, skruv 955549 och bricka 941909 monteras.
2): Ej standardutrustning. Optional extra.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

S: inngår i reparasjonssett

Slik leser du numrene

1212070 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
