24 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

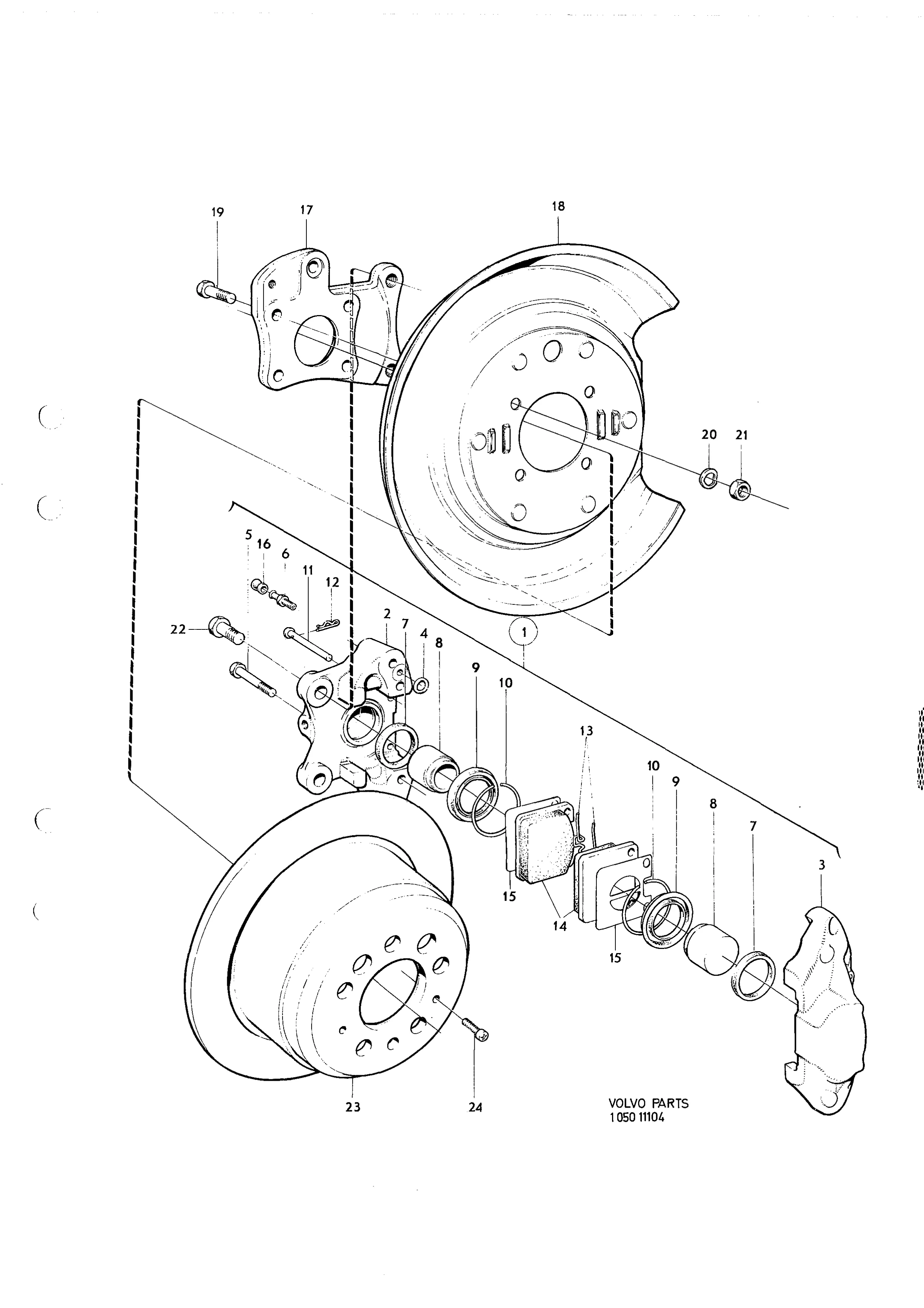

Rear wheel brake

Bremser · Volvo 164 · Rear wheel brake · 5 · side 8, 10

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

64 deler · – i sortiment

1 Rear wheel brake, L, cpl— selges ikke separat

1 Rear wheel brake, R, cpl— selges ikke separat

1-3

684426

Rear wheel brake, L A

684426

Antall per bil: 683 237 1

1-4

684427

Rear wheel brake, R A

684427

Antall per bil: 683 238 1

1 Rear wheel brake, L, cpl— selges ikke separat

1 Rear wheel brake, R, cpl— selges ikke separat

1 Rear wheel brake, L— selges ikke separat

Passer: Til og med chassis nr 32410

Merknad: Erstattes av 685324

1-8

1206256

Rear wheel brake, L B

1206256

Antall per bil: 683 237 1

1 Rear wheel brake, R— selges ikke separat

Passer: Til og med chassis nr 32410

Merknad: Erstattes av 685325

1-10

1206256

Rear wheel brake, R B

1206256

Antall per bil: 683 238 1

2 Caliper, inner— selges ikke separat

3 Caliper, outer— selges ikke separat

4 Rubber ring— selges ikke separat

5 Screw— selges ikke separat

678155

Air venting screw

678155

Inngår i: Bakhjulsbroms, H

Antall per bil: 1

6-2

678155

Air venting screw

678155

Inngår i: Bakhjulsbroms, H

Antall per bil: 1

678141

Seal ring A

678141inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

7-2

664816

Seal ring B

664816inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

680517

Piston A

680517inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

8 Piston— selges ikke separat

Passer: Til og med chassis nr 32410

Merknad: Alt. nr 680259

8-3

685331

Piston B

685331Inngår i sett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

678143

Rubber seal A

678143inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

9-2

680531

Rubber seal B

680531inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

678144

Circlip A

678144inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

10-2

680532

Circlip B

680532inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

678145

678145inngår i reparasjonssett

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

11-2

678145

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

678146

Lock fjær

678146

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

12-2

678146

Lock fjær

678146

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

678147

Damping fjær A

678147

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

13-2

1212207

Damping fjær B

1212207

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

13-3

678147

Damping fjær A

678147

Inngår i: Bakhjulsbroms, H

Antall per bil: 2

272567

Brake pad kit

272567

Inngår i: Bakhjulsbroms, H, kmpl

Antall per bil: 1

14 Brake pad— selges ikke separat

686748

Spacer A

686748

Inngår i: Bakhjulsbroms, H, kmpl

Antall per bil: 4

15-2

681456

Spacer B

681456

Inngår i: Bakhjulsbroms, H, kmpl

Antall per bil: 2

15-3

685332

Spacer C

685332

Inngår i: Bakhjulsbroms, H, kmpl

Antall per bil: 2

656456

Rubber cap

656456inngår i reparasjonssett

Antall per bil: 1

16-2

656456

Rubber cap

656456

Antall per bil: 1

17 Bracket

680819

Backing plate, L A

680819

Antall per bil: 683 237 1

19 Bolt

Merknad: Se gruppe 4 (Växellåda M400,M410 Ingående axel,huvudaxel) · Växellåda BW35, RV · Växellåda BW35, GV · Bakaxel Anti-spinn · Koppling,kopplingsmanövrering M400,M410 Vst · Växellåda M400 GV · Växellåda M410, GV · Överväxel · Bakaxel CH 132567- · Växellåda,ALT.1,23) Upphängning,reglage M400,M410, GV · Växellåda Upphängning, reglage BW35, GV · Kardanaxel, stödlager · Bakaxel Upphängning CH 132567- · Koppling, kopplingsmanövrering M400, M410 HST · Växellåda,ALT.2,23) Upphängning,reglage M400,M410, GV · Växellåda M400,M410 Växellådslock, GV · Växellåda BW35 Hus med planetväxel · Oljekylning, BW35 · Bakaxel Upphängning CH-132566 · Bakaxel · Växellåda BW35 Hus med planetväxel Manövercylinder, bakre · Sekundärcylinder · Kardanaxel · Kraftöverföring · Växellåda M400 Spakställ, RV · Växellåda, BW35 Kontrollsystem · Växellåda, BW35 Hus med planetväxel · Huvudcylinder · Växellåda Upphängning, reglage BW35, RV · Växellåda Upphängning, reglage M400, RV · Växellåda M400, RV · Växellåda, BW35, Hus med planetväxel, Manövercylinder, främre

19 Bolt

20 Resilient washer

21 Nut

943507

Screw A

943507

Antall per bil: 4

22-2

943507

Screw A

943507

Antall per bil: 2

676812

Brake disc

676812

Antall per bil: 1

23-2

676812

Brake disc

676812

Antall per bil: 1

940045

Screw B

940045

Antall per bil: 2

Fra Volvos originalkatalog

Katalog: 164
Gruppe · side: Gruppe 5 · Katalogside 8, 10

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

S: inngår i reparasjonssett

Slik leser du numrene

684426 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer

Numrene nedenfor viser til artikkelnumrene i katalogen.
