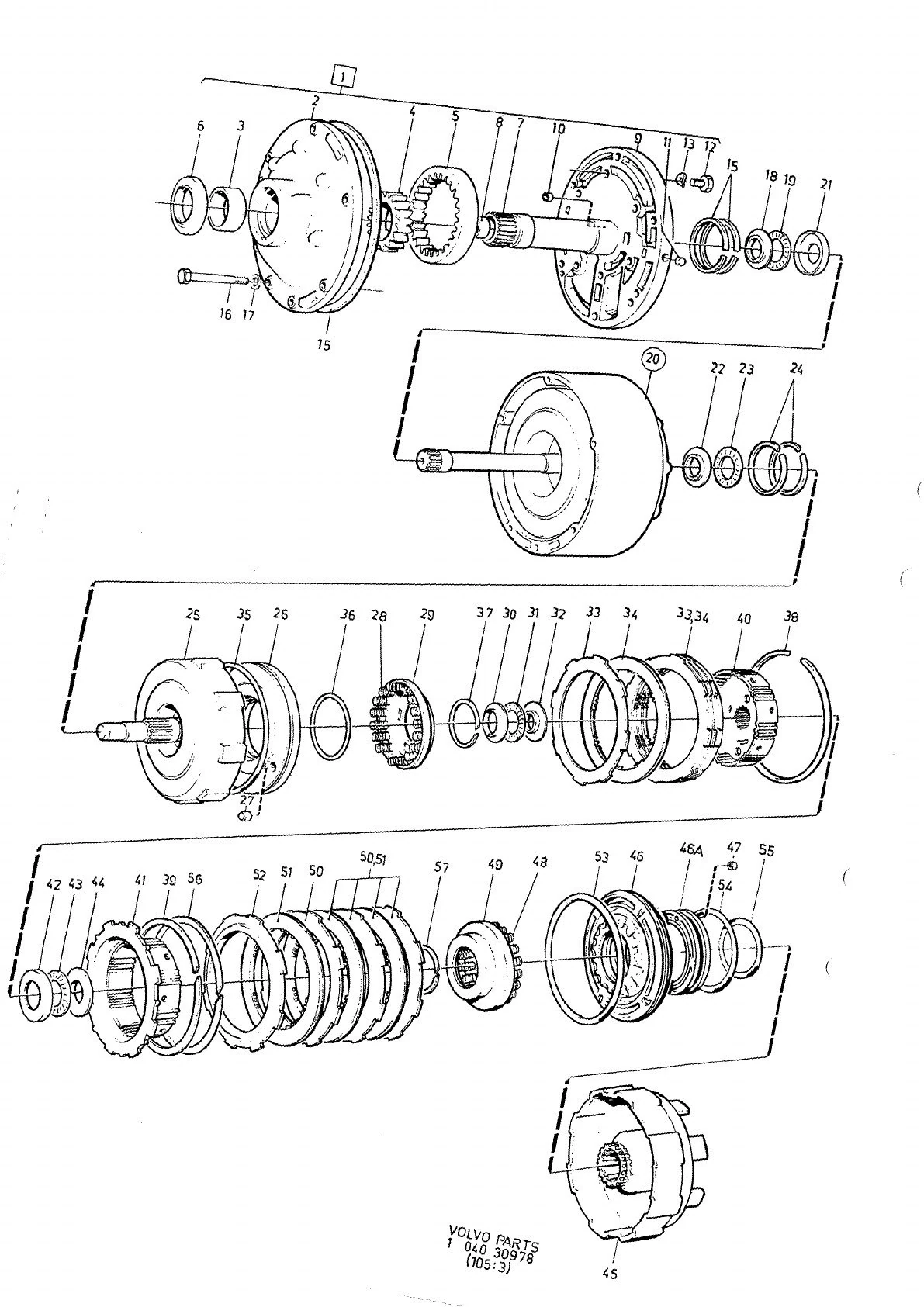

Automatväxellåda, pumphus - främre planetväxel - kopplingshus
Girkasse · Volvo 240 / 260 1985–87 · AUTOMATVÄXELLÅDA, PUMPHUS - FRÄMRE PLANETVÄXEL - KOPPLINGSHUS
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
67 deler · – i sortiment
1
1239903
Pump A
1239903
Antall per bil: 1
1-2
1239911
Pump B
1239911
Antall per bil: 1
2 Pump housing— lagerføres ikke som reservedel
3 Foring— lagerføres ikke som reservedel
4 Drive gear— lagerføres ikke som reservedel
5 Trailing wheel— lagerføres ikke som reservedel
6
1340096
Sealing ring A
1340096inngår i sett
Antall per bil: 1
7 Stator shaft— lagerføres ikke som reservedel
8 Foring— lagerføres ikke som reservedel
9 Cover— lagerføres ikke som reservedel
9 Cover— lagerføres ikke som reservedel
10 Plug— lagerføres ikke som reservedel
11 Plug— lagerføres ikke som reservedel
12
955271
Screw A
955271
Antall per bil: 6
13
941906
Fjær washer
941906
Antall per bil: 6
14
1239898
Sealing ring B
1239898inngår i sett
Antall per bil: 2
15
1239673
O-ring A
1239673inngår i sett
Antall per bil: 1
16
1239705
Screw B
1239705
Antall per bil: 7
17
1233270
Washer
1233270
Antall per bil: 7
18
1233018
Bearing washer A
1233018
Antall per bil: 1
19
1233019
Needle bearing A
1233019
Antall per bil: 1
19-2
1239915
Needle bearing B
1239915
Antall per bil: 1
20 Gear housing front CO, BO
Merknad: Se gruppe 43, side 695
21
1239846
Bearing washer B
1239846
Antall per bil: 1
21-2
1239916
Bearing washer C
1239916
Antall per bil: 1
22
1233018
Bearing washer A
1233018
Antall per bil: 1
23
1233019
Needle bearing A
1233019
Antall per bil: 1
24
1239898
Sealing ring B
1239898inngår i sett
Antall per bil: 2
25
1239962
Clutch housing C1 A
1239962
Antall per bil: 1
25-3
1239969
Clutch housing C1 B
1239969
Antall per bil
- girkasse merket med 1208418 nummer 85DC-80101- girkasse merket med 1208485.1
- girkasse merket med 1208412. 1208413, 1208449, 1208483, 1208484, 1208499.1
25-5
1340055
Clutch body C1
1340055
Antall per bil: 1
26
1239890
Piston C1 A
1239890
Antall per bil: 1
26-3
1340043
Piston C1 B
1340043
Antall per bil
- girkasse merket med 1208418 nummer 85DC-80101- girkasse merket med 1208485.1
- girkasse merket med 12082231
26-4
1239901
Piston C1 C
1239901
Antall per bil: 1
26-5
1340056
Piston C1 D
1340056
Antall per bil: 1
27 Ball valve— lagerføres ikke som reservedel
28
1233026
Return fjær A
1233026
Antall per bil: 18
28-3
1340046
Return fjær B
1340046
Antall per bil
- girkasse merket med 1208418 nummer 85DC-80101- girkasse merket med 1208485.20
- girkasse merket med 1208412, 1208413, 1208449, 1208483, 1208484, 1208499.18
- girkasse merket med 1208414, 120822320
29
1239894
Retaining clip
1239894
Antall per bil: 1
30
1233018
Bearing washer A
1233018
Antall per bil: 1
31
1233019
Needle bearing A
1233019
Antall per bil: 1
32
1233031
Bearing washer D
1233031
Antall per bil: 1
33
1233029
Steel disc C1 A
1233029
Antall per bil
- eksklusive girkasse merket med 1208413, 1208418, 1208485.4 · 3
- girkasse merket med 1208418 nummer -85DC-801004
- girkasse merket med 1208418 nummer 85DC-80101- girkasse merket med 12084853
- girkasse merket med 12084144
33-5
1239723
Steel disc C1 B
1239723
Antall per bil
- eksklusive girkasse merket med 12084141
- girkasse merket med 1208418 nummer 85DC-80101- girkasse merket med 12084851
33-7
1340057
Steel disc C1 C
1340057
Antall per bil: 1
34
1239990
Friction disc C1
1239990inngår i sett
Antall per bil
- eksklusive girkasse merket med 1208414, 1208418, 1208485.3 · 4
- girkasse merket med 1208418 nummer -86DC-801003
- girkasse merket med 1208418 nummer 86DC-80101- girkasse merket med 12084854
34-4
1340058
Friction disc
1340058
Antall per bil: 5
35
1239892
O-ring B
1239892inngår i sett
Antall per bil: 1
36
1233024
O-ring C
1233024inngår i sett
Antall per bil: 1
37
1233028
Retaining ring A
1233028
Antall per bil: 1
38
1239517
Retaining ring B
1239517
Antall per bil: 1
38-2
1340059
Retaining ring C
1340059
Antall per bil: 1
39
1239519
Retaining ring D
1239519
Antall per bil: 1
40
1239516
Clutch hub C1 A
1239516
Antall per bil: 1
40-2
1340047
Clutch hub C1 B
1340047
Antall per bil: 1
41
1239518
Clutch hub C2 ingoing A
1239518
Antall per bil: 1
41-3
1239752
Clutch hub C2 ingoing B
1239752
Antall per bil: 1
42
1233035
Bearing washer E
1233035
Antall per bil: 1
43
1233036
Needle bearing C
1233036
Antall per bil: 1
44
1233037
Bearing washer F
1233037
Antall per bil: 1
45
1239895
Clutch body C2
1239895
Antall per bil: 1
46
1239901
Piston C2, front
1239901
Antall per bil: 1
46-2
1239922
Piston C2
1239922
Antall per bil: 1
46a
1239521
Piston, rear C2
1239521
Antall per bil: 1
47 Ball valve— lagerføres ikke som reservedel
48
1233026
Return fjær A
1233026
Antall per bil: 18
48-2
1340046
Return fjær B
1340046
Antall per bil: 18
Fra Volvos originalkatalog
- Katalog
- 240 / 260 1985–87
- Modeller
- AW70, AW71
- Gruppe · side
- Gruppe 43
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- NS
- lagerføres ikke som reservedel
- IK
- inngår i sett
Slik leser du numrene
- 1239903 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- NS — Føres ikke på lager
Numrene nedenfor viser til artikkelnumrene i katalogen.
