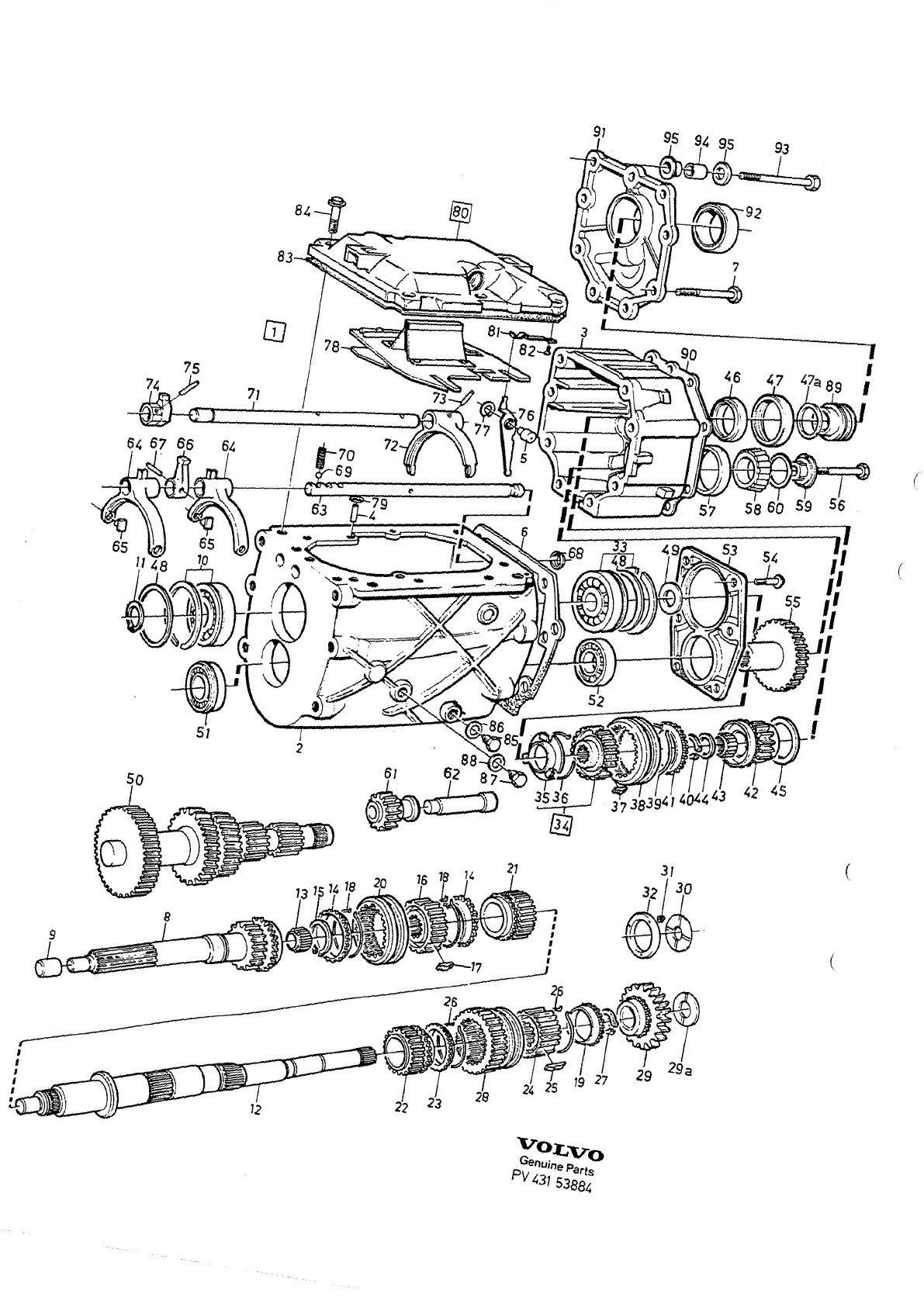

Gearbox

Girkasse · Volvo 240 / 260 1985–87 · GEARBOX

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

120 deler · – i sortiment

1209378

Gearbox housing

1209378

Antall per bil: 1

2 Housing, front— lagerføres ikke som reservedel

3 Housing, rear— lagerføres ikke som reservedel

4 Guide pin— lagerføres ikke som reservedel

5 Pivot pin— lagerføres ikke som reservedel

1340992

Gasket A

1340992

Antall per bil: 1

970963

Screw A

970963

Antall per bil: 4

1209296

Input shaft

1209296

Antall per bil: 1

1232398

Sleeve A

1232398

Antall per bil: 1

1377098

Ball bearing A

1377098

Antall per bil: 1

914462

Retaining ring A

914462

Antall per bil: 1

1220993

Main shaft

1220993

Antall per bil: 1

183829

Needle bearing A

183829

Antall per bil: 1

1232616

Synchronizing cone

1232616

Antall per bil: 2

945497

Retaining ring B

945497

Antall per bil: 1

15-2

968700

Retaining ring C

968700

Antall per bil: 1

1220350

Synchronizing hub A

1220350

Antall per bil: 1

1232383

Locating key A

1232383

Antall per bil: 3

1232740

Fjær ring

1232740

Antall per bil: 2

1232616

Synchronizing cone

1232616

Antall per bil: 1

1232598

Engaging sleeve A

1232598

Antall per bil: 1

Gear 3rd

erstattet artikkel

Antall per bil: 1

1232401

Gear 2nd

1232401

Antall per bil: 1

1232616

Synchronizing cone

1232616

Antall per bil: 1

Synchronizing hub

erstattet artikkel

Antall per bil: 1

1220326

Companion flange B

1220326

Antall per bil: 3

1232740

Fjær ring

1232740

Antall per bil: 2

945497

Retaining ring B

945497

Antall per bil: 1

27-2

968700

Retaining ring C

968700

Antall per bil: 1

1209876

Engaging sleeve B

1209876

Antall per bil: 1

Gear 1 st

erstattet artikkel

Antall per bil: 1

29-2

Gear 1 st

erstattet artikkel

Antall per bil: 1

29a

1220333

Thrust washer

1220333

Antall per bil: 1

1220849

Washer A

1220849

Antall per bil: 1

3502569

Fjær A

3502569

Antall per bil: 3

1340757

Sleeve

1340757

Antall per bil: 1

183827

Ball bearing B

183827

Antall per bil: 1

1209727

Synchronizing hub B

1209727

Antall per bil: 1

1209332

Plate

1209332

Antall per bil: 1

1232740

Fjær ring

1232740

Antall per bil: 1

1232383

Locating key A

1232383

Antall per bil: 3

1232598

Engaging sleeve A

1232598

Antall per bil: 1

1232740

Fjær ring

1232740

Antall per bil: 1

949865

Retaining ring D

949865

Antall per bil: 1

1232616

Synchronizing cone

1232616

Antall per bil: 1

1209388

Gear 5th

1209388

Antall per bil: 1

1209530

Needle bearing B

1209530

Antall per bil: 1

1209230

Spacer washer A

1209230

Antall per bil: 1

1232990

Spacer

1232990

Antall per bil: 1

1232993

Roller bearing A

1232993

Antall per bil: 1

1232899

Ring

1232899

Antall per bil: 1

47a

1209646

Spacer washer B

1209646

Antall per bil: 1

948008

Shim A

948008

Antall per bil: X

34615

Shim E

34615

Antall per bil: X

Countershaft

erstattet artikkel

Antall per bil: 1

1209392

Roller bearing B

1209392

Antall per bil: 1

183834

Roller bearing C

183834

Antall per bil: 1

52a

1340904

Washer E

1340904

Antall per bil: 1

1340628

Carrier

1340628

Antall per bil: 1

966378

Screw B

966378

Antall per bil: 6

1209767

Drive gear

1209767

Antall per bil: 1

1209535

Screw C

1209535

Antall per bil: 1

183577

Cup

183577

Antall per bil: 1

183576

Cone

183576

Antall per bil: 1

1232992

Washer B

1232992

Antall per bil: 1

3294334

Shim I

3294334

Antall per bil: X

1232247

Reverse gear

1232247

Antall per bil: 1

1220324

Shaft

1220324

Antall per bil: 1

1232892

Selector shaft A

1232892

Antall per bil: 1

1209477

Selector fork A

1209477

Antall per bil: 2

1232119

Dog

1232119

Antall per bil: 4

1232067

Selector pin A

1232067

Antall per bil: 1

1232645

Fjær pin

1232645

Antall per bil: 1

947705

Sealing ring A

947705

Antall per bil: 1

67089

Ball

67089

Antall per bil: 1

1220431

Fjær B

1220431

Antall per bil: 1

1232973

Selector shaft B

1232973

Antall per bil: 1

1232975

Selector fork B

1232975

Antall per bil: 1

1232645

Fjær pin

1232645

Antall per bil: 1

1232974

Selector pin B

1232974

Antall per bil: 1

1232645

Fjær pin

1232645

Antall per bil: 1

1232976

Lever

1232976

Antall per bil: 1

951671

E-circlip

951671

Antall per bil: 1

1377620

Gear selector gate

1377620

Antall per bil: 1

3520218

Washer C

3520218

Antall per bil: 3

1232951

Gearbox cover

1232951

Antall per bil: 1

1232080

Leaf fjær

1232080

Antall per bil: 1

955126

Screw D

955126

Antall per bil: 1

1340991

Gasket B

1340991

Antall per bil: 1

945444

Flange screw

945444

Antall per bil: 6

1377334

Magnetic plug

1377334

Antall per bil: 1

957181

Gasket C

957181

Antall per bil: 1

1381504

Plug

1381504

Antall per bil: 1

957181

Gasket C

957181

Antall per bil: 1

1209475

Speedometer gear

1209475

Antall per bil: 1

1340993

Gasket D

1340993

Antall per bil: 1

1209457

Cover

1209457

Antall per bil: 1

1233756

Sealing ring B

1233756

Antall per bil: 1

955335

Screw E

955335

Antall per bil: 4

1220879

Sleeve B

1220879

Antall per bil: 4

94-2

1232175

Sleeve C

1232175

Antall per bil: 4

948823

Washer D

948823

Antall per bil

girkasse merket med 1208364, 12083828
girkasse merket med 1208423, 12084014

1233756

Sealing ring B

1233756

Antall per bil: 1 · 1 · 1 · -

955335

Schraube E

955335

Inngår i: Tätningsring

Antall per bil: 4

1232175

Sleeve C

1232175

Antall per bil: 4 · 44 · 4 · 4

98-2

1220879

Hulse B

1220879

Inngår i: Hylsa

Antall per bil: 4 · 4 · -

1208364

Gearbox A

1208364lagerføres ikke som reservedel

Antall per bil: 1

?-2

1208423

Gearbox B

1208423lagerføres ikke som reservedel

Antall per bil: 1

?-3

Gearbox

erstattet artikkel

Antall per bil: 1

?-4

Gearbox

erstattet artikkel

Antall per bil: 1

1) Reservdelsutförande.

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: M47: 1208364, 1208423, 1208382, 1208401
Gruppe · side: Gruppe 43

Fotnoter

1): Reservdelsutförande.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
THK: tykkelse
O.DIA: diameter, yttre
NS: lagerføres ikke som reservedel
SP: erstattet artikkel

Slik leser du numrene

1209378 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
