71 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

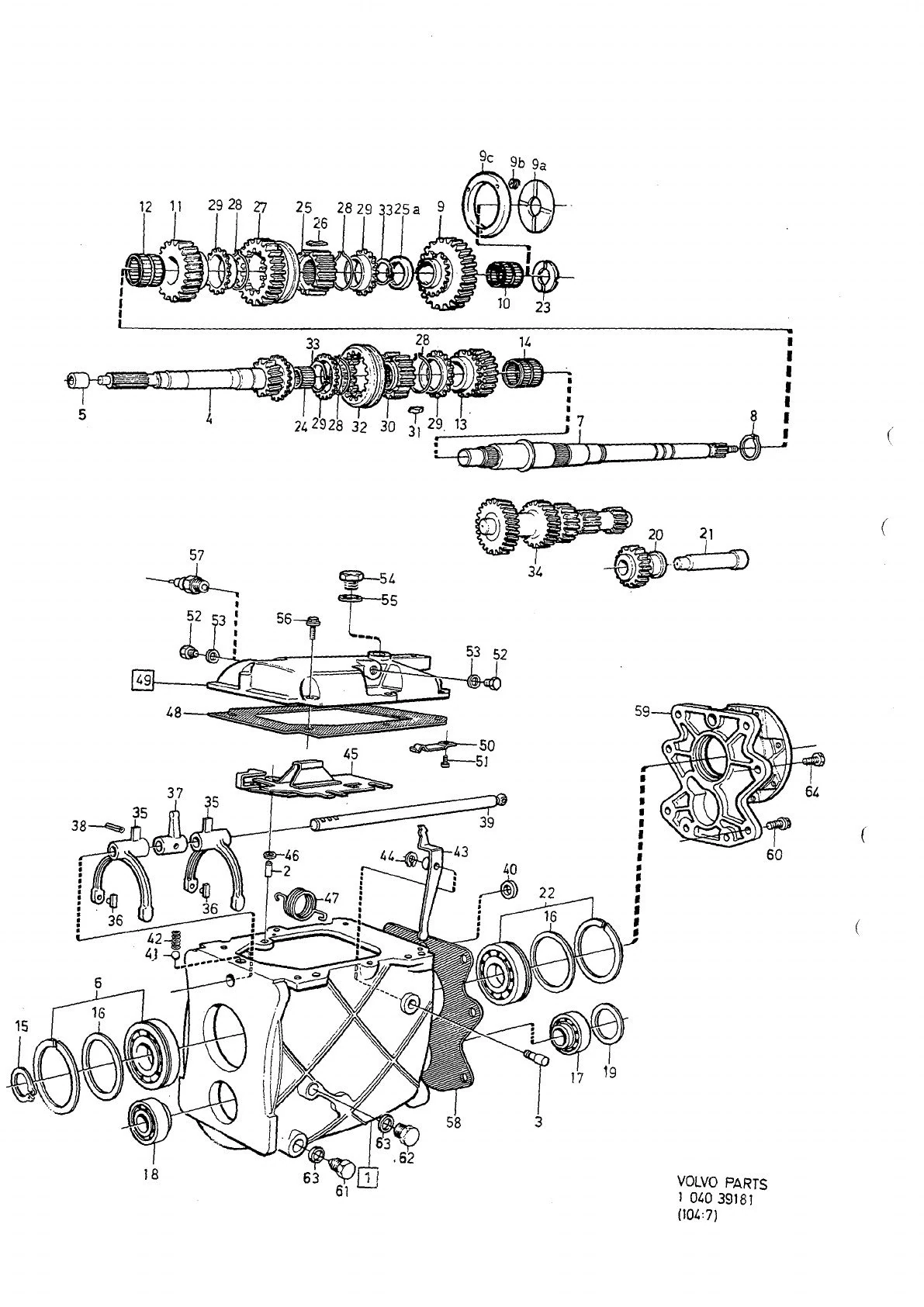

Växellåda Volvo 240/260 1985-87

Girkasse · A = 1208444, 1208422, 1208383; B = 1208405; C = 1208443; D = 1208372, 1208464, 1208500 · GEARBOX

96 deler · – i sortiment

1209489

Gearbox housing A

1209489

Antall per bil: 1

1-2

1209491

Gearbox housing B

1209491

Antall per bil: 1

2 Locating pin— lagerføres ikke som reservedel

3 Pivot pin— lagerføres ikke som reservedel

1209296

Input shaft

1209296

Antall per bil: 1

1232398

Sleeve A

1232398

Antall per bil: 1

183827

Ball bearing

183827

Antall per bil: 1

1220309

Main shaft

1220309

Antall per bil: 1

190684

Retaining ring

190684

Antall per bil: 1

Gear 1st

erstattet artikkel

Antall per bil: 1

9-2

1340494

Gear 1st

1340494

Antall per bil: 1

9-3

Gear 1st

erstattet artikkel

Antall per bil: 1

9-4

1340494

Gear 1st

1340494

Antall per bil: 1

1220849

Washer A

1220849

Antall per bil: 1

3502569

Fjær A

3502569

Antall per bil: 3

1340757

Sleeve

1340757

Antall per bil: 1

1381565

Needle bearing A

1381565

Antall per bil: 1

1232401

Gear 2nd A

1232401

Antall per bil: 1

11-2

1232747

Gear 2nd B

1232747

Antall per bil: 1

11-3

1377668

Gear 2nd C

1377668

Antall per bil: 1

1232616

Synchronizing cone

1232616

Antall per bil: A 1 · B - · C - · D - · E -

1209388

Zahnrad 5.

1209388

Inngår i: Synkroniseringskona

Antall per bil: A 1 · B - · C - · D = · E -

1209530

Nadellager B

1209530

Inngår i: Synkroniseringskona

Antall per bil: A 1 · B - · C - · D - · E -

1209230

Abstandscheibe A

1209230

Inngår i: Synkroniseringskona

Antall per bil: A 1 · B - · C - · D - · E -

1232990

Spacer

1232990

Antall per bil: A 1 · D -

1232993

Roller bearing A

1232993

Antall per bil: A 1 · B -

1232899

Ring

1232899

Antall per bil: A 1 · B - · C - · D - · E -

47a

1209646

Abstandscheibe B

1209646

Antall per bil: A 1 · B - · C - · D -

948008

Shim A

948008

Antall per bil: A X · B - · C -

34615

Nachstellblech E

34615

Inngår i: Justerbleck

Antall per bil: A X · B - · E -

50 Countershaft

Merknad: Erstattes av 1377665, 1377715

1209392

Roller bearing B

1209392

Antall per bil: 1

183834

Roller bearing C

183834

Antall per bil: A 1 · B - · D - · E -

1340628

Carrier

1340628

Antall per bil: A 1 · B - · C - · E -

966378

Screw A

966378

Antall per bil: A 6 · B - · C - · E -

1209767

Triebrad

1209767

Inngår i: Skruv

Antall per bil: A 1 · B - · C - · D - · E -

1209535

Screw B

1209535

Antall per bil: A 1 · B -

183577

Cup

183577

Antall per bil: A 1 · E -

183576

Cone

183576

Antall per bil: A 1 · E -

1232992

Washer B

1232992

Antall per bil: 1

3294334

Shim I

3294334

Antall per bil: X

1232247

Reverse gear

1232247

Antall per bil: A 1 · B - · C -

1220324

Shaft

1220324

Antall per bil: 1

1232892

Selector shaft A

1232892

Antall per bil: A 1 · B - · C - · D - · E -

1209477

Selector fork A

1209477

Antall per bil: A 2 · D - · E -

1232119

Dog

1232119

Antall per bil: A 4 · B - · D - · E -

1232067

Selector pin A

1232067

Antall per bil: A 1 · B -

1232645

Fjær pin

1232645

Antall per bil: A 1 · B -

947705

Sealing ring A

947705

Antall per bil: A 1 · C -

67089

Ball

67089

Inngår i: Tätningsring

Antall per bil: A 1 · C -

1220431

Fjær B

1220431

Antall per bil: A 1 · E -

1232973

Selector shaft B

1232973

Antall per bil: A 1 · B - · C - · D - · E -

1232975

Schaltgabel B

1232975

Inngår i: Skiftaxel

Antall per bil: 1

1232645

Fjær pin

1232645

Antall per bil: 1 -

1232974

Selector pin B

1232974

Antall per bil: 1

1232645

Fjær pin

1232645

Antall per bil: 1

1232976

Lever

1232976

Antall per bil: A 1 · B - · C - · E -

951671

Circlip

951671

Inngår i: Hävarm

Antall per bil: A 1 · B - · C -

1377620

Gear selector gate

1377620

Antall per bil: A 1 · B - · C - · D - · E -

3520218

Washer C

3520218

Antall per bil: A 3 · B - · C - · E -

1232951

Gearbox cover

1232951

Antall per bil: A 1 · B - · C - · E -

1232080

Leaf fjær

1232080

Antall per bil: A 1 · B -

955126

Screw C

955126

Antall per bil: A 1 · B -

1340991

Gasket asbestos-free A

1340991

Antall per bil: A 1 · B - · D - · E - -

945444

Flange screw

945444

Antall per bil: A 6 · B - · C - · D - · E -

1377334

-Magnetic plug

1377334

Antall per bil: A 1 · B - · C -

957181

Gasket

957181

Antall per bil: A 1 · B - · C -

1381504

Plug

1381504

Antall per bil: A 1 · B - · C - · D -

957181

Gasket

957181

Antall per bil: 1

1209475

Speedometer gear

1209475

Antall per bil: A 1 · B - · C - · D - · E -

1340993

Gasket asbestos-free B

1340993

Antall per bil: A 1 · B - · C -

1209457

Cover

1209457

Antall per bil: A 1 · B -

1233756

Sealing ring B

1233756

Antall per bil: A 1 · B - · C - · D - · E -

955335

Schraube D

955335

Inngår i: Tätningsring

Antall per bil: A 4 · B - · E -

1220879

Hulse B

1220879

Inngår i: Tätningsring

Antall per bil: 4

94-2

1232175

Sleeve C

1232175

Antall per bil: A 4 · C -

948823

Washer D

948823

Antall per bil: A 8 · B - · E -

95-2

948823

Washer D

948823

Antall per bil: A 4 · B -

1208444

Gearbox A

1208444

Antall per bil: 1

?-6

Gearbox

erstattet artikkel

Antall per bil: 1

?-7

Gearbox

erstattet artikkel

Antall per bil: 1

?-8

1208383

Gearbox F

1208383lagerføres ikke som reservedel

Antall per bil: 1

1) Reservdelsutförande.

Fra Volvos originalkatalog

Katalog: 240 / 260 1985–87
Modeller: A = 1208444, 1208422, 1208383; B = 1208405; C = 1208443; D = 1208372, 1208464, 1208500
Gruppe · side: Gruppe 43

Fotnoter

1): Reservdelsutförande.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

THK: tykkelse
O.DIA: diameter, yttre
LG: lengde
NS: lagerføres ikke som reservedel
SP: erstattet artikkel

Slik leser du numrene

1209489 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter
NS — Føres ikke på lager

Numrene nedenfor viser til artikkelnumrene i katalogen.
