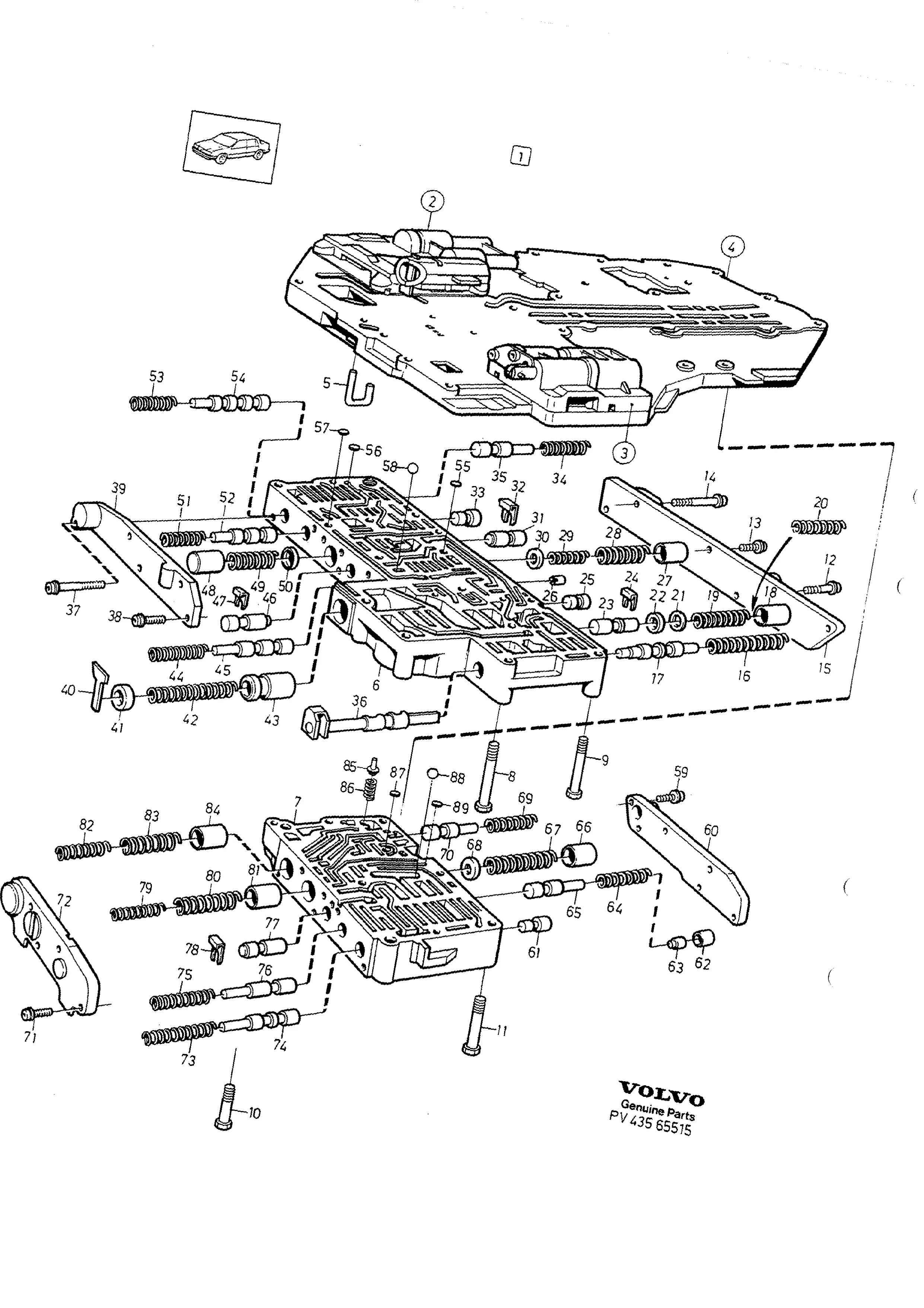

Kontrollsystem Volvo 740
Girkasse · Volvo 740 1988–90 · CONTROL SYSTEM · 43 · side 953
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
92 deler · – i sortiment
1
1
Kontrollsystem
erstattet artikkel
Antall per bil: 1385000 1
1-2
1385009
Kontrollsystem A
1385009
Antall per bil: 1385009 1
1-3
1385050
Kontrollsystem B
1385050
Antall per bil: 1385050 1
2 Ventilhus Höger övre— lagerføres ikke som reservedel
Merknad: SEE 43 • 9 51
3 Ventilhus Vänster övre— lagerføres ikke som reservedel
Merknad: SEE 43 • 9 51
4 Kanalhus— lagerføres ikke som reservedel
Merknad: SEE 43 • 9 51
5 Rör— lagerføres ikke som reservedel
6 Ventilhus Främre nedre— lagerføres ikke som reservedel
7 Ventilhus Bakre nedre— lagerføres ikke som reservedel
8
1339923
Skruv A
1339923
Antall per bil: 4
9
1339922
Skruv B
1339922
Antall per bil: 11
10
1339914
Skruv C
1339914
Antall per bil: 3
11
1339923
Skruv A
1339923
Antall per bil: 1
12
1339880
Skruv D
1339880
Antall per bil: 1
13
1339878
Skruv E
1339878
Antall per bil: 3
14
1339879
Skruv F
1339879
Antall per bil: 2
15 Gavel— lagerføres ikke som reservedel
16
1339845
Fjäder A
1339845
Antall per bil: 1
17 Primärreglerventil— lagerføres ikke som reservedel
18 Kolv— lagerføres ikke som reservedel
19
1339950
Fjäder yttre A
1339950
Antall per bil: 1
20
1339936
Fjäder inre A
1339936
Antall per bil: 1385009 1 · 1385050 1
21 Stödbricka— lagerføres ikke som reservedel
22 Styrhylsa— lagerføres ikke som reservedel
23 Ventil— lagerføres ikke som reservedel
24 Låsplåt— lagerføres ikke som reservedel
25 Kolv— lagerføres ikke som reservedel
26 Kulventil— lagerføres ikke som reservedel
27 Kolv— lagerføres ikke som reservedel
28
1339891
Fjäder yttre B
1339891
Antall per bil: 1
29
1339929
Fjäder inre B
1339929
Antall per bil: 1
30 Fjäderhållare— lagerføres ikke som reservedel
31 Ventil— lagerføres ikke som reservedel
32 Låsplåt— lagerføres ikke som reservedel
33 Kolv— lagerføres ikke som reservedel
34
1339875
Fjäder B
1339875
Antall per bil: 1
35 Ventil— lagerføres ikke som reservedel
36 Växelväljarslid— lagerføres ikke som reservedel
37
1339882
Skruv G
1339882
Antall per bil: 1
38
1339878
Skruv E
1339878
Antall per bil: 1
39 Gavel— lagerføres ikke som reservedel
40 Låsplåt— lagerføres ikke som reservedel
41 Plugg— lagerføres ikke som reservedel
42
1339848
Fjäder C
1339848
Antall per bil: 1
43 Kolv— lagerføres ikke som reservedel
44
1339858
Fjäder D
1339858
Antall per bil: 1
45 Växlingsventil— lagerføres ikke som reservedel
46 Ventil— lagerføres ikke som reservedel
47 Låsplåt— lagerføres ikke som reservedel
48 Kolv— lagerføres ikke som reservedel
49
1339891
Fjäder E
1339891
Antall per bil: 1385000 1 · 1385050 1
49-2
1339939
Fjäder F
1339939
Antall per bil: 1385009 1
50 Fjäderhållare— lagerføres ikke som reservedel
51
1339871
Fjäder G
1339871
Antall per bil: 1
52 Växlingsventil— lagerføres ikke som reservedel
53
1339873
Fjäder H
1339873
Antall per bil: 1
54 Ventil— lagerføres ikke som reservedel
55
1339883
Strypbricka A
1339883
Antall per bil: 1
56
1339876
Strypbricka B
1339876
Antall per bil: 1
57
1339876
Strypbricka B
1339876
Antall per bil: 1
58
1339885
Kula
1339885
Antall per bil: 1
59
1339878
Skruv E
1339878
Antall per bil: 6
60 Gavel— lagerføres ikke som reservedel
61 Växlingsventil— lagerføres ikke som reservedel
62 Bussning— lagerføres ikke som reservedel
63 Ventil— lagerføres ikke som reservedel
64
1339964
Fjäder I
1339964
Antall per bil: 1
65 Ventil— lagerføres ikke som reservedel
66 Kolv— lagerføres ikke som reservedel
67
1339891
Fjäder E
1339891
Antall per bil: 1
68 Fjäderhållare— lagerføres ikke som reservedel
69
1339894
Fjäder J
1339894
Antall per bil: 1
70 Ventil— lagerføres ikke som reservedel
71
1339878
Skruv E
1339878
Antall per bil: 1
72 Gavel— lagerføres ikke som reservedel
73
1339873
Fjäder H
1339873
Antall per bil: 1
74 Kolv— lagerføres ikke som reservedel
75
1339889
Fjäder K
1339889
Antall per bil: 1
76 Ventil— lagerføres ikke som reservedel
77 Ventil— lagerføres ikke som reservedel
78 Låsplåt— lagerføres ikke som reservedel
79
1385031
Fjäder inre C
1385031
Antall per bil: 1
80
1385030
Fjäder yttre C
1385030
Antall per bil: 1
81 Kolv— lagerføres ikke som reservedel
82
1339892
Fjäder inre D
1339892
Antall per bil: 1
83
1339932
Fjäder yttre D
1339932
Antall per bil: 1
84 Kolv— lagerføres ikke som reservedel
85 Ventil— lagerføres ikke som reservedel
86
1339897
Fjäder L
1339897
Antall per bil: 1
87
1339953
Strypbricka C
1339953
Antall per bil: 1
88
1339885
Kula
1339885
Antall per bil: 1
89
1339876
Strypbricka B
1339876
Antall per bil: 1
Fra Volvos originalkatalog
- Katalog
- 740 1988–90
- Gruppe · side
- Gruppe 43 · Katalogside 953
- Antallkolonner
- A = 1385000 · B = 1385009 · C = 1385050
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- O.DIA
- diameter, yttre
Slik leser du numrene
- 1385009 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
