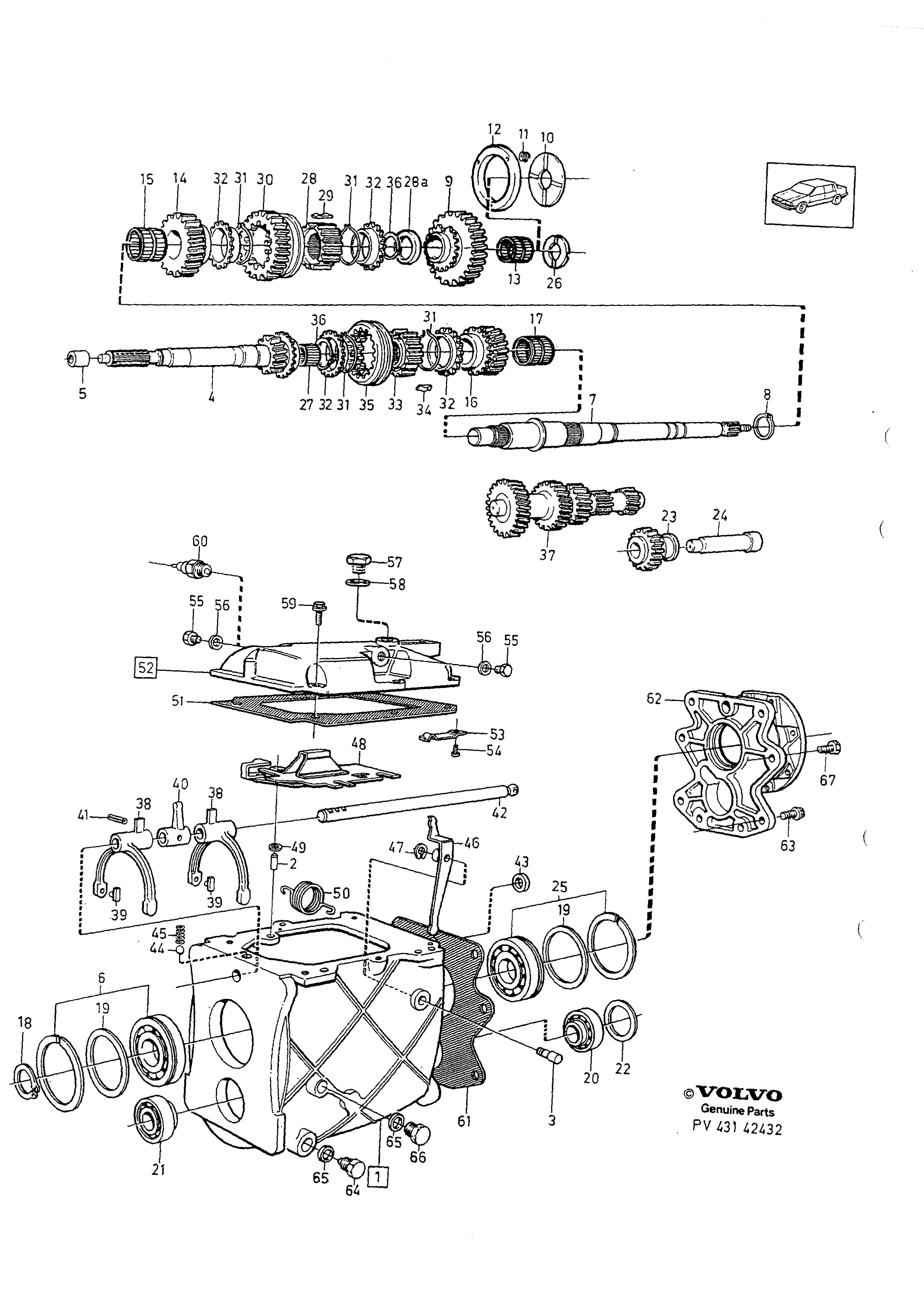

Växellåda Volvo 740
Girkasse · GEARBOX · side 807
Samme KA-nummer finnes også i: 740 / 760 1985–87 · 760 1988 · 780
80 deler · – i sortiment
1
3549481
Växellådshus
3549481
Antall per bil
- (1209491)1
- (3520664)1
2 Styrpinne— lagerføres ikke som reservedel
3 Lagertapp— lagerføres ikke som reservedel
4
1209296
Ingående axel
1209296
Inngår i: Växellådshus
Antall per bil: 1
5
1232398
Hylsa
1232398
Antall per bil: 1208541 1 · 1208540, 1208568 1
6
183827
Kullager
183827
Antall per bil: 1
7
1340918
Huvudaxel
1340918
Antall per bil: 1
8
190684
Spårring A
190684
Antall per bil: 1
9
1340494
Kugghjul 1:an A
1340494
Antall per bil: 1208541 1 · 1208538, 1208641, 1208674 1 · 1208567 1 · 1208540, 1208568 1
9-2
6814503
Kugghjul 1:an B
6814503
Antall per bil
- girkasse merket med 1208641, 1208674.1
- girkasse merket med 1208685, 1208688, 1208704.1
10
1220849
Bricka A
1220849
Antall per bil: 1208538, 1208641, 1208674 1 · 1208567 1 · 1208685, 1208688, 1208704 1
11
3502569
Fjäder A
3502569
Antall per bil: 1208538, 1208641, 1208674 3 · 1208567 3 · 1208685, 1208688, 1208704 3
12
1340757
Kona
1340757
Antall per bil: 1208538, 1208641, 1208674 1 · 1208567 1 · 1208685, 1208688, 1208704 1
13
1381565
Nållager 1:an
1381565
Antall per bil: 1
14
1377668
Kugghjul 2:an
1377668
Antall per bil: 1
15
1340649
Nållager 2:an
1340649
Antall per bil: 1
16
1220838
Kugghjul 3:an
1220838
Antall per bil: 1
17
1340649
Nållager 3:an
1340649
Antall per bil: 1
18
914462
Spårring B
914462
Antall per bil: 1
19
948008
Justerbleck A
948008
Antall per bil: X
19-2
948009
Justerbleck B
948009
Antall per bil: X
19-3
948010
Justerbleck C
948010
Antall per bil: X
19-4
948011
Justerbleck D
948011
Antall per bil: X
20
183834
Rullager
183834
Antall per bil: 1
21
183834
Rullager
183834
Antall per bil: 1
22
948298
Justerbleck E
948298
Antall per bil: X
22-2
948299
Justerbleck F
948299
Antall per bil: X
22-3
948300
Justerbleck G
948300
Antall per bil: X
22-4
948301
Justerbleck H
948301
Antall per bil: X
22-5
948302
Justerbleck I
948302
Antall per bil: X
22-6
948303
Justerbleck J
948303
Antall per bil: X
23
6843413
Backkugghjul
6843413
Antall per bil: 1
24
1220324
Axel
1220324
Antall per bil: 1
25
183827
Kullager
183827
Antall per bil: 1
26
1220333
Tryckbricka
1220333
Antall per bil: 1208541 1 · 1208540, 1208568 1
27
183829
Nållager
183829
Antall per bil: 1
28
1220976
Synkroniseringsnav A
1220976
Antall per bil: 1
28a
1220977
Bricka B
1220977
Antall per bil: 1
29
1220326
Medbringare A
1220326
Antall per bil: 3
30
6843411
Kopplingshylsa A
6843411
Antall per bil: 1
31
1232740
Fjäderring
1232740
Antall per bil: 4
32
1232616
Synkroniseringskona
1232616
Antall per bil: 4
33
1220350
Synkroniseringsnav B
1220350
Antall per bil: 1
34
1220325
Medbringare B
1220325
Antall per bil: 3
35
1232598
Kopplingshylsa B
1232598
Antall per bil: 1
36
3520465
Spårring C
3520465
Antall per bil: 2
37
1377667
Mellanaxel A
1377667
Antall per bil: 1208541 1 · 1208538, 1208641, 1208674 1 · 1208567 1 · 1208540, 1208568 1
37-2
6814504
Mellanaxel B
6814504
Antall per bil
- girkasse merket med 1208641, 1208674.1
- girkasse merket med 1208685, 1208688, 1208704.1
38
1209477
Skiftgaffel
1209477
Antall per bil: 2
39
1232119
Glidsko
1232119
Antall per bil: 4
40
1232067
Växelpinne
1232067
Antall per bil: 1
41
1232645
Rörpinne
1232645
Antall per bil: 1
42
1232096
Skiftaxel
1232096
Antall per bil: 1
43
947705
Tätningsring
947705
Antall per bil: 1
44
67089
Kula
67089
Antall per bil: 1
45
1220431
Fjäder B
1220431
Antall per bil: 1
46
1232068
Hävarm
1232068
Antall per bil: 1
47
951671
Spårryttare
951671
Antall per bil: 1
48
1232086
Växelkuliss
1232086
Antall per bil: 1
49
3520218
Bricka C
3520218
Antall per bil: 3
50
1232426
Fjäder C
1232426
Antall per bil: 1
51
1340988
Packning A
1340988
Antall per bil: 1
52
1209310
Växellådslock
1209310
Antall per bil: 1
52 Lock— lagerføres ikke som reservedel
53
1232080
Bladfjäder
1232080
Inngår i: Växellådslock
Antall per bil: 1
54
955126
Skruv A
955126
Inngår i: Växellådslock
Antall per bil: 1
55
960630
Propp
960630
Inngår i: Växellådslock
Antall per bil: 2
56
957178
Packning B
957178
Inngår i: Växellådslock
Antall per bil: 2
57
3549308
Plugg
3549308
Inngår i: Växellådslock
Antall per bil: 1
58
11998
Packning C
11998
Antall per bil: 1
59
945444
Flänsskruv A
945444
Antall per bil: 6
60
1324496
Kontakt
1324496
Antall per bil: 1
61
1340990
Packning D
1340990
Antall per bil: 1
62
1340308
Mellanfläns
1340308
Antall per bil: 1
63
965185
Flänsskruv B
965185
Antall per bil: 1208541 4 · 1208538, 1208641, 1208674 4 · 1208567 4 · 1208540, 1208568 4 · 1208685, 1208688, 1208704 2
63-2
970951
Skruv B
970951
Antall per bil: 1208685, 1208688, 1208704 2
64
1381498
Magnetpropp
1381498
Antall per bil: 1
65
11998
Packning C
11998
Antall per bil: 2
66
3549308
Plugg
3549308
Antall per bil: 1
67 Skruv
Merknad: Se gruppe 43, side 817 (VÄXELREGLAGE)
- 970953
Skruv
970953 · VÄXELREGLAGE · Posisjonsnummer 5
- 969124
Skruv
969124 · VÄXELREGLAGE · Posisjonsnummer 34
- 1) Reservdelsutförande.
Fra Volvos originalkatalog
- Katalog
- 740 1988–90
- Gruppe · side
- Gruppe 43 · Katalogside 807
- Antallkolonner
- A = 1208541 · B = 1208538, 1208641, 1208674 · C = 1208567 · D = 1208540, 1208568 · E = 1208685, 1208688, 1208704
Fotnoter
- 1)
- Reservdelsutförande.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- THK
- tjocklek
Slik leser du numrene
- 3549481 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
