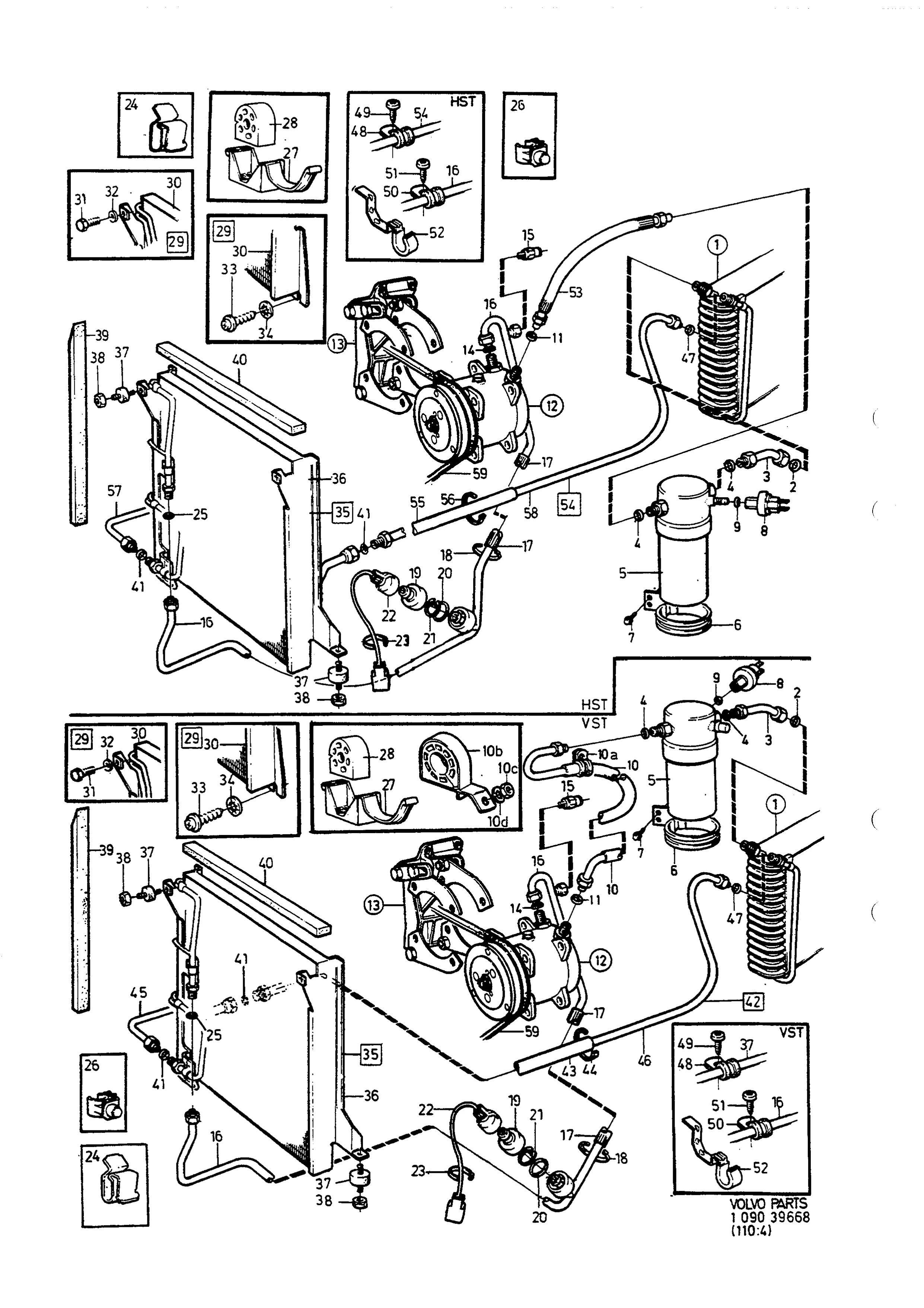

Luftkonditionering Volvo 740, 760
Klimaanlegg · KLIMAANLAGE · side 1159
82 deler · – i sortiment
1 Evaporator
Merknad: Se gruppe 87, side 1135 (VÄRMEELEMENT MED MANUELL KLIMATKONTROLL) · 1) Utan automatisk klimatkontroll.
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 30
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 30
1 Evaporator
Merknad: Se gruppe 87, side 1139 (VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL) · 2) Med automatisk klimatkontroll.
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 13
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 13
2
3537507
O-ring A
3537507
Antall per bil: 1
3
1259367
Anslutning
1259367
Antall per bil: 1
4
3537521
O-ring B
3537521
Antall per bil: 2
5
9144327
Ackumulator
9144327
Antall per bil: 1
6
1259341
Klamma A
1259341
Antall per bil: 1
6-2
1348790
Klamma B
1348790
Antall per bil: 1
7
955271
Sexkantsskruv
955271
Antall per bil: 3
7-2
965399
Skruv A
965399
Antall per bil: 2
7-3
956092
Krysskruv
956092
Antall per bil: 1
8
1259519
Tryckvakt
1259519
Antall per bil: 1
9
3537501
O-ring C
3537501
Antall per bil: 1
10
1348537
Slang A
1348537
Antall per bil: venstrestyrt 1
10a
1324743
Klamma I
1324743
Antall per bil: venstrestyrt 1
10b
1348246
Klamma J
1348246
Antall per bil: venstrestyrt 1
10c
963917
Mutter
963917
Antall per bil: venstrestyrt 1
10d
960139
Bricka
960139
Antall per bil: venstrestyrt 1
11
3537507
O-ring A
3537507
Antall per bil: 1
12 Kompressor
Merknad: Se gruppe 87, side 1167 (KOMPRESSOR KOMPRESSORUPPHÄNGNING)
- 1259340
Kompressor
1259340 · KOMPRESSOR KOMPRESSORUPPHÄNGNING · Posisjonsnummer 16
- 3513598
Kompressor
3513598 · KOMPRESSOR KOMPRESSORUPPHÄNGNING · Posisjonsnummer 16
13 Kompressorupphängning
Merknad: Se gruppe 87, side 1167 (KOMPRESSOR KOMPRESSORUPPHÄNGNING)
14
3537503
O-ring D
3537503
Antall per bil: 1
15
3522398
Ventil
3522398
Antall per bil: 1
16
1323648
Tryckslang A
1323648erstattet artikkel
Antall per bil: 1
16-2
1324184
Tryckslang B
1324184erstattet artikkel
Antall per bil: 1
16-3
1323907
Tryckslang C
1323907
Antall per bil: 1
16-4
1323910
Tryckslang D
1323910
Antall per bil: 1
17 Slang— lagerføres ikke som reservedel
Merknad: Lengde: 800 mm
17-2
948248
Slang B
948248
Antall per bil: X
18
948211
Bandklamma
948211
Antall per bil: 1
19 Strömställare— lagerføres ikke som reservedel
Passer: D24T · Til og med chassis nr 33719
19-2
1323740
Strömställare
1323740
Antall per bil: 1
20
1324181
O-ring E
1324181
Antall per bil: 1
21
1324182
Spårring
1324182
Antall per bil: 1
22
1324185
Ledningsmatta
1324185
Antall per bil: 1
23
948211
Bandklamma
948211
Antall per bil: 1
24
943797
Klamma C
943797
Antall per bil: 1
25
3537503
O-ring D
3537503
Antall per bil: 1
26
1324271
Clips
1324271
Antall per bil: 1
27
6842460
Klamma D
6842460
Antall per bil: 1
28
1325736
Gummibussning
1325736
Antall per bil: 1
29 Kondensor med monteringsdetaljer— lagerføres ikke som reservedel
Passer: Til og med chassis nr 49053
30
1308697
Kondensor A
1308697
Antall per bil: 1
31
956093
Skruv B
956093
Antall per bil: 2
32
960139
Bricka
960139
Antall per bil: 2
33
965399
Skruv A
965399
Antall per bil: 2
34
955948
Låsbricka
955948
Antall per bil: 1
35
1362149
Kondensor B
1362149
Antall per bil: 1
36 Kondensor— lagerføres ikke som reservedel
37
1348141
Gummikudde
1348141
Antall per bil: 4
38
945407
Flänsmutter
945407
Antall per bil: 4
39
1324614
Tätning A
1324614
Antall per bil: 2
39-2
3537019
Tätning B
3537019
Antall per bil: 2
40
1324231
Tätning C
1324231
Antall per bil: 1
40-2
1323884
Tätning D
1323884
Antall per bil: 1
41
3537499
O-ring F
3537499
Antall per bil: 2
42
1259357
Rör
1259357
Antall per bil: venstrestyrt 1
42-2
1323417
Tryckslang E
1323417erstattet artikkel
Antall per bil: venstrestyrt 1
43
948248
Slang B
948248
Antall per bil: venstrestyrt X
44
948211
Bandklamma
948211
Antall per bil: venstrestyrt 1
45
1323842
Rör främre A
1323842
Antall per bil: venstrestyrt 1
45-2
1348125
Rör främre B
1348125
Antall per bil: venstrestyrt 1
46
1323843
Rör bakre A
1323843
Antall per bil: venstrestyrt 1
46-2
3522347
Rör bakre B
3522347
Antall per bil: venstrestyrt 1
47
3537503
O-ring D
3537503
Antall per bil: 1
48
945611
Klamma E
945611
Antall per bil
- CH -490531
- CH 49054-1
48-3
1324361
Klamma F
1324361
Antall per bil: 1
49
946485
Semsskruv
946485
Antall per bil: 1
50
952627
Klamma G
952627
Antall per bil: venstrestyrt 1
50-2
1324361
Klamma F
1324361
Antall per bil: 1
51
965399
Skruv A
965399
Antall per bil: 1
52
1323946
Klamma H
1323946
Antall per bil: 1
53
1259350
Slang C
1259350
Antall per bil: 1
54 Rör— lagerføres ikke som reservedel
54-2
1323418
Tryckslang F
1323418erstattet artikkel
Antall per bil: 1
55
948248
Slang B
948248
Antall per bil: 1
56
948211
Bandklamma
948211
Antall per bil: 1
57
1323844
Rör främre C
1323844
Antall per bil: 1
57-2
3522273
Rör främre D
3522273
Antall per bil: 1
58
1323845
Rör bakre C
1323845
Antall per bil: 1
58-2
3522351
Rör bakre D
3522351
Antall per bil: 1
59
973548
Kilrem
973548
Antall per bil: 1
- 1) Utan automatisk klimatkontroll.
- 2) Med automatisk klimatkontroll.
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1984
- Gruppe · side
- Gruppe 87 · Katalogside 1159
- Antallkolonner
- A = L.H.D · B = R.H.D
Fotnoter
- 1)
- Utan automatisk klimatkontroll.
- 2)
- Med automatisk klimatkontroll.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- D24T
- 2,4 l 6-cyl turbodiesel (740/760)
- LG
- lengde
Slik leser du numrene
- 3537507 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
