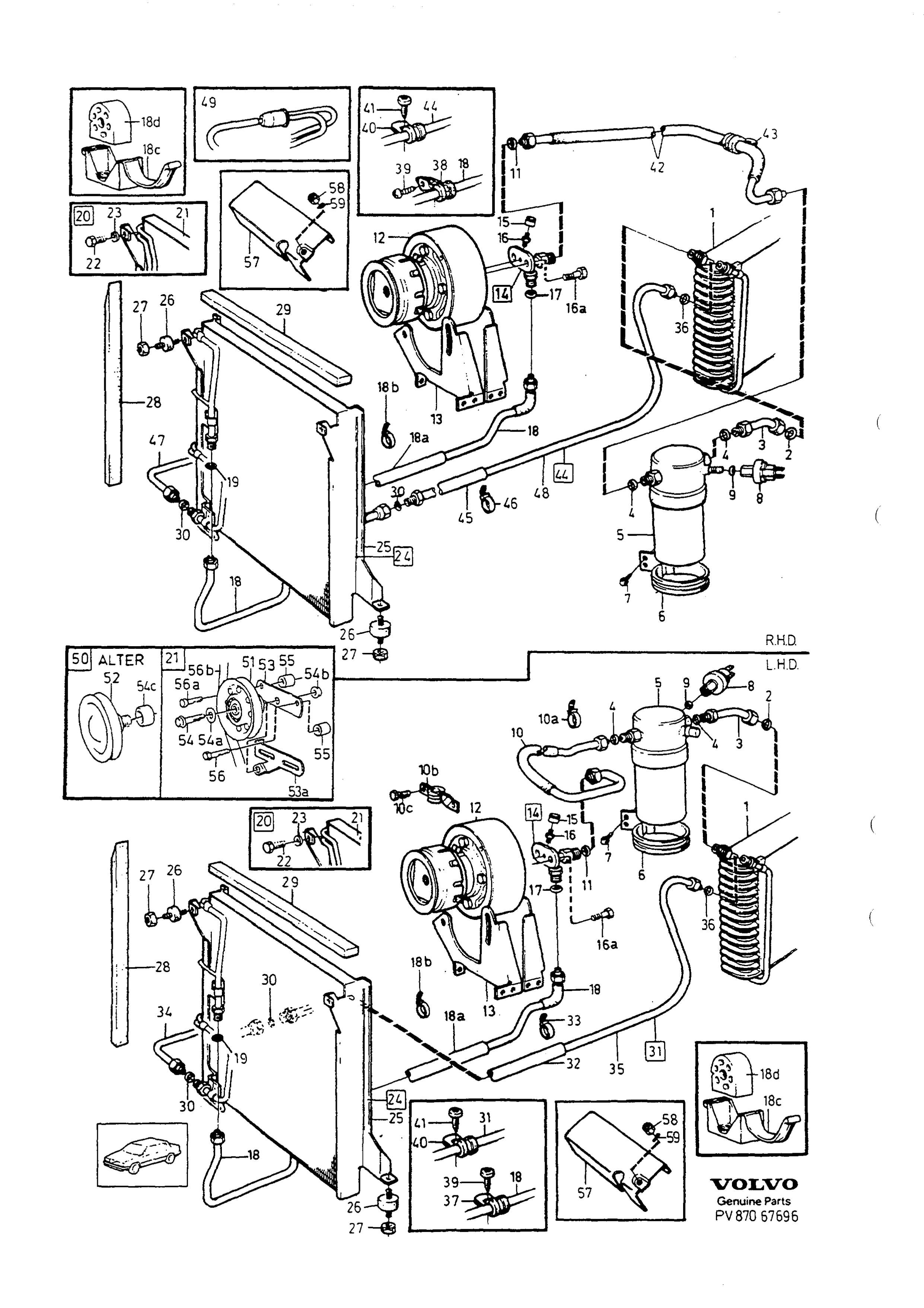

Luftkonditionering Volvo 740, 760
Klimaanlegg · Volvo 740 / 760 1984 · KLIMAANLAGE · 87 · side 1155
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
90 deler · – i sortiment
1 Evaporator
Merknad: Se gruppe 87, side 1135 (VÄRMEELEMENT MED MANUELL KLIMATKONTROLL) · 1) Utan automatisk klimatkontroll.
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 30
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED MANUELL KLIMATKONTROLL · Posisjonsnummer 30
1 Evaporator
Merknad: Se gruppe 87, side 1139 (VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL) · 2) Med automatisk klimatkontroll.
- 6848766
Evaporator
6848766 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 13
- 6848764
Evaporator
6848764 · VÄRMEELEMENT MED AUTOMATISK KLIMATKONTROLL · Posisjonsnummer 13
2
3537507
O-ring A
3537507
Antall per bil: 1
3
1259367
Anslutning A
1259367
Antall per bil: 1
4
3537521
O-ring B
3537521
Antall per bil: 2
5
9144327
Ackumulator
9144327
Antall per bil: 1
6
1259341
Klamma A
1259341
Antall per bil: 1
6-2
1348790
Klamma B
1348790
Antall per bil: 1
7
955271
Sexkantsskruv
955271
Antall per bil: 3
7-2
965399
Skruv A
965399
Antall per bil: 2
7-3
956092
Krysskruv
956092
Antall per bil: 1
8
1259519
Tryckvakt
1259519
Antall per bil: 1
9
3537501
O-ring C
3537501
Antall per bil: 1
10
1324879
Slang A
1324879
Antall per bil: venstrestyrt 1
10a
948211
Bandklamma
948211
Antall per bil: venstrestyrt 1
10b
1324823
Klamma G
1324823
Antall per bil: venstrestyrt 1
10c
946544
Flänsskruv B
946544
Antall per bil: venstrestyrt 1
11
3537521
O-ring B
3537521
Antall per bil: 1
12 Kompressor
Merknad: Se gruppe 87, side 1165 (KOMPRESSOR KOMPRESSORUPPHÄNGNING)
13 Kompressorupphängning
Merknad: Se gruppe 87, side 1165 (KOMPRESSOR KOMPRESSORUPPHÄNGNING)
14
1259995
Anslutning B
1259995
Antall per bil: 1
15
1215459
Hatt
1215459
Antall per bil: 1
16
3545079
Ventil
3545079
Antall per bil: 1
16a
959238
Insexskruv
959238
Antall per bil: 1
17
3537503
O-ring D
3537503
Antall per bil: 1
18
1347601
Slang B
1347601
Antall per bil: 1
18-2
1323875
Slang C
1323875
Antall per bil: 1
18a
948248
Slang D
948248
Antall per bil: X
18b
948211
Bandklamma
948211
Antall per bil: 1
18c
6842460
Klamma H
6842460
Antall per bil: venstrestyrt 1
18d
1325736
Gummibussning
1325736
Antall per bil: venstrestyrt 1
19
3537503
O-ring D
3537503
Antall per bil: 1
20
20
Kondensor med monteringsdetaljer
Antall per bil: 1
21
1308697
Kondensor A
1308697
Antall per bil: 1
22
956093
Skruv B
956093
Antall per bil: 2
22-2
965399
Skruv A
965399
Antall per bil: venstrestyrt X
23
960139
Bricka A
960139
Antall per bil: 2
24
1362149
Kondensor B
1362149
Antall per bil: 1
25 Kondensor— lagerføres ikke som reservedel
26
1348141
Gummikudde
1348141
Antall per bil: 4
27
945407
Flänsmutter A
945407
Antall per bil: 4
28
1324614
Tätning A
1324614
Antall per bil: 2
28-2
3537019
Tätning B
3537019
Antall per bil: 2
29
1324231
Tätning C
1324231
Antall per bil: 1
29-2
1323884
Tätning D
1323884
Antall per bil: venstrestyrt 1
30
3522587
O-ring E
3522587
Antall per bil: 2
31
1259357
Rör
1259357
Antall per bil: venstrestyrt 1
31-2
1323417
Tryckslang A
1323417erstattet artikkel
Antall per bil: venstrestyrt 1
32
948248
Slang D
948248
Antall per bil: venstrestyrt X
33
948211
Bandklamma
948211
Antall per bil: venstrestyrt 1
34
1323842
Rör främre A
1323842
Antall per bil: venstrestyrt 1
34-2
1348125
Rör främre B
1348125
Antall per bil: venstrestyrt 1
35
1323843
Rör bakre A
1323843
Antall per bil: venstrestyrt 1
35-2
3522347
Rör bakre B
3522347
Antall per bil: venstrestyrt 1
36
3537503
O-ring D
3537503
Antall per bil: 1
37
952627
Klamma C
952627
Antall per bil
- CH -490531
- CH 49054-1
38
1324361
Klamma D
1324361
Antall per bil: høyrestyrt 1
39
958236
Skruv C
958236
Antall per bil: 1
40
945611
Klamma E
945611
Antall per bil: 1
41
946485
Semsskruv
946485
Antall per bil: venstrestyrt 1
41-2
945970
Skruv D
945970
Antall per bil: høyrestyrt 1
42
1259346
Slang E
1259346
Antall per bil: høyrestyrt 1
43
1324743
Klamma F
1324743
Antall per bil: høyrestyrt 1
44
1323418
Tryckslang B
1323418erstattet artikkel
Antall per bil: høyrestyrt 1
45
948248
Slang D
948248
Antall per bil: høyrestyrt X
46
948211
Bandklamma
948211
Antall per bil: høyrestyrt 1
47
1323844
Rör främre C
1323844
Antall per bil: høyrestyrt 1
47-2
3522273
Rör främre D
3522273
Antall per bil: høyrestyrt 1
48
1323845
Rör bakre C
1323845
Antall per bil: høyrestyrt 1
48-2
3522351
Rör bakre D
3522351
Antall per bil: høyrestyrt 1
50 Kompressordrivning— lagerføres ikke som reservedel
51
1271357
Brytrulle A
1271357
Antall per bil: 1
52
1274745
Brytrulle B
1274745erstattet artikkel
Antall per bil: 1
52-2
1271357
Brytrulle A
1271357
Antall per bil: 1
53
1271410
Konsol A
1271410
Antall per bil: 1
53-2
1274761
Konsol B
1274761
Antall per bil: 1
53a
1271441
Konsol C
1271441
Antall per bil: 1
54
965216
Flänsskruv A
965216
Antall per bil: 1
54a
976944
Bricka B
976944
Antall per bil: 1
54b
948645
Flänslåsmutter
948645
Antall per bil: 1
54c
971072
Mutter
971072
Antall per bil: 1
55
1274559
Distans
1274559
Antall per bil: 2
56
947405
Skruv E
947405
Antall per bil: 1
56a
946927
Skruv F
946927
Antall per bil: 1
56b
973545
Kilrem
973545
Antall per bil: 1
57
1324880
Värmesköld
1324880
Antall per bil: venstrestyrt 1
58
968162
Flänsmutter B
968162
Antall per bil: venstrestyrt 3
59
946599
Fjäderbricka
946599
Antall per bil: 3
- 1) Utan automatisk klimatkontroll.
- 2) Med automatisk klimatkontroll.
- 3) För spännrulle av kompressor DIESEL-KIKI REPL 1 PCS 1271357-4, 1 PCS 1271441-6, 1 PCS 1271426-7, 1 PCS 965216-5, 1 PCS 948645-7.
- 4) För brytrulle REPL 1 PCS 1271357-4, 1 PCS 1271410-1, 1 PCS 1271426-7, 1 PCS 965216-5, 1 PCS 948645-7.
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1984
- Gruppe · side
- Gruppe 87 · Katalogside 1155
- Antallkolonner
- A = L.H.D · B = R.H.D
Fotnoter
- 1)
- Utan automatisk klimatkontroll.
- 2)
- Med automatisk klimatkontroll.
- 3)
- För spännrulle av kompressor DIESEL-KIKI REPL 1 PCS 1271357-4, 1 PCS 1271441-6, 1 PCS 1271426-7, 1 PCS 965216-5, 1 PCS 948645-7.
- 4)
- För brytrulle REPL 1 PCS 1271357-4, 1 PCS 1271410-1, 1 PCS 1271426-7, 1 PCS 965216-5, 1 PCS 948645-7.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
- B28A
- 2,8 l V6 PRV förgasare (260)
- B28E
- 2,8 l V6 PRV insprutning (260/760)
Slik leser du numrene
- 3537507 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
