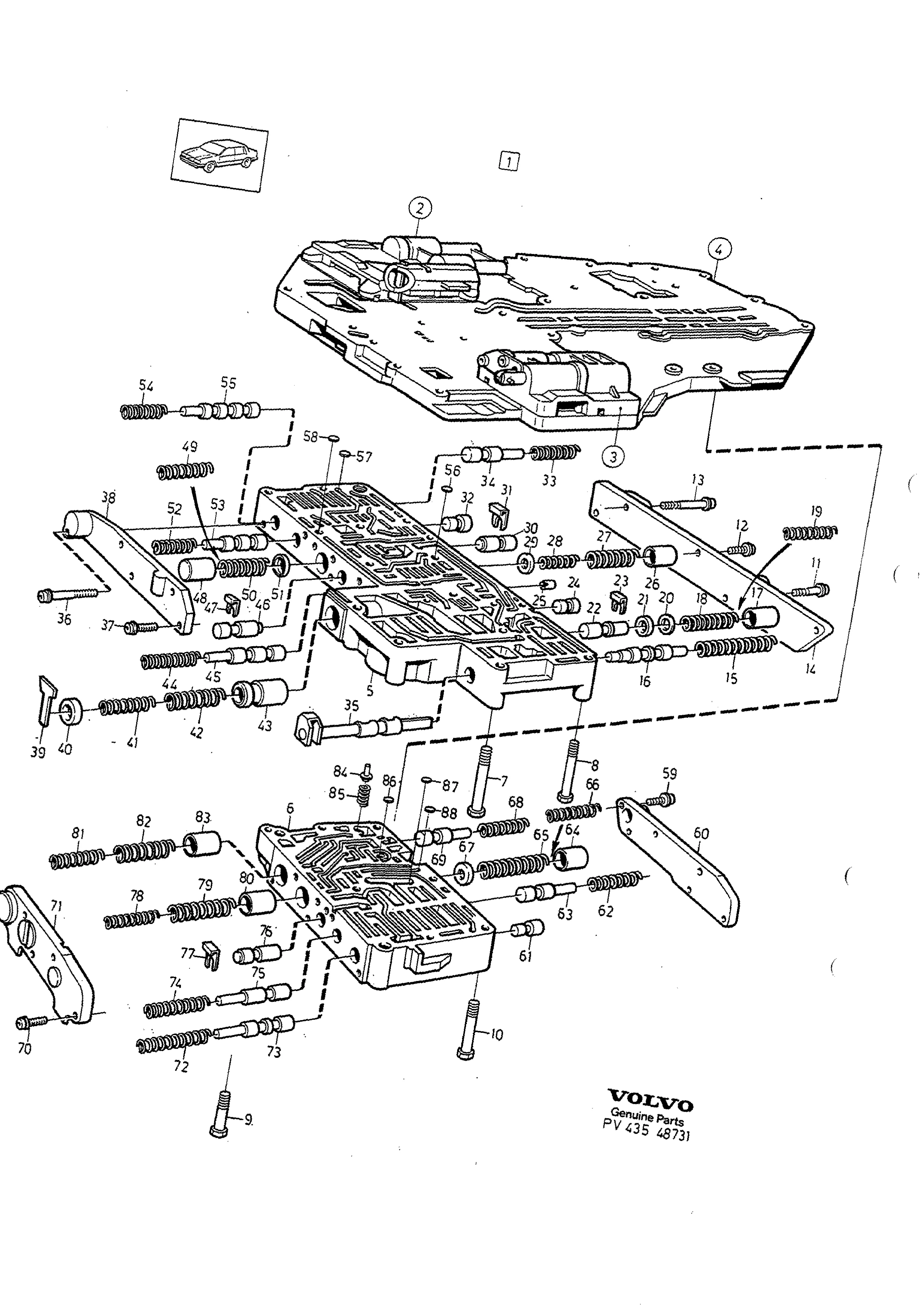

Kontrollsystem (48731) Volvo 740, 760
Girkasse · Volvo 740 / 760 1984 · STEUERSYSTEM · 43 · side 745
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 / 760 1985–87
90 deler · – i sortiment
1
1339790
Kontrollsystem A
1339790
Antall per bil: 1
1-2
1339619
Kontrollsystem B
1339619
Antall per bil: 1
2 Ventilhus Höger övre— lagerføres ikke som reservedel
Merknad: SEE 43 • 7 4 3
3 Ventilhus Vänster övre— lagerføres ikke som reservedel
Merknad: SEE 43 • 7 4 3
4 Kanalhus— lagerføres ikke som reservedel
Merknad: SEE 43 • 7 4 3
5 Ventilhus Främre nedre— lagerføres ikke som reservedel
6
6
Ventilhus Bakre nedre
Ikke i sortimentet
Antall per bil: 1
7
1339923
Skruv A
1339923
Antall per bil: 4
8
1339922
Skruv B
1339922
Antall per bil: 11
9
1339914
Skruv C
1339914
Antall per bil: 3
10
1339923
Skruv A
1339923
Antall per bil: 1
11
1339880
Skruv D
1339880
Antall per bil: 1
12
1339878
Skruv E
1339878
Antall per bil: 3
13
1339879
Skruv F
1339879
Antall per bil: 2
14 Gavel— lagerføres ikke som reservedel
15
1339845
Fjäder A
1339845
Antall per bil: 1
16 Primärreglerventil— lagerføres ikke som reservedel
17
17
Kolv
Ikke i sortimentet
Antall per bil: 1
18
1339936
Fjäder B
1339936
Antall per bil: 1
19
1339937
Fjäder C
1339937
Antall per bil: 1
20 Stödbricka— lagerføres ikke som reservedel
21 Styrhylsa— lagerføres ikke som reservedel
22 Ventil— lagerføres ikke som reservedel
23 Låsplåt— lagerføres ikke som reservedel
24 Kolv— lagerføres ikke som reservedel
25 Kulventil— lagerføres ikke som reservedel
Merknad: Diameter, yttre: 4,5mm
26 Kolv— lagerføres ikke som reservedel
27
1339865
Fjäder yttre A
1339865
Antall per bil: 1
28
1339866
Fjäder inre A
1339866
Antall per bil: 1
29 Fjäderhållare— lagerføres ikke som reservedel
30 Ventil— lagerføres ikke som reservedel
31 Låsplåt— lagerføres ikke som reservedel
32 Kolv— lagerføres ikke som reservedel
33
1339875
Fjäder D
1339875
Antall per bil: 1
34 Ventil— lagerføres ikke som reservedel
35 Växelväljarslid— lagerføres ikke som reservedel
36
1339882
Skruv G
1339882
Antall per bil: 1
37
1339878
Skruv E
1339878
Antall per bil: 4
38 Gavel— lagerføres ikke som reservedel
39 Låsplåt— lagerføres ikke som reservedel
40 Styrhylsa— lagerføres ikke som reservedel
41
1339780
Fjäder inre B
1339780
Antall per bil: 1
42
1339848
Fjäder yttre B
1339848
Antall per bil: 1
43 Kolv— lagerføres ikke som reservedel
44 Växlingsventil— lagerføres ikke som reservedel
45
1339938
Fjäder E
1339938
Antall per bil: 1
46 Ventil— lagerføres ikke som reservedel
47 Låsplåt— lagerføres ikke som reservedel
48
48
Kolv
Ikke i sortimentet
Antall per bil: 1
49
1339947
Fjäder inre C
1339947
Antall per bil: 1
50
1339943
Fjäder yttre C
1339943
Antall per bil: 1
51 Fjäderhållare— lagerføres ikke som reservedel
52
1339941
Fjäder F
1339941
Antall per bil: 1
53 Växlingsventil— lagerføres ikke som reservedel
54
1339873
Fjäder G
1339873
Antall per bil: 1
55 Ventil— lagerføres ikke som reservedel
56
1339883
Strypbricka A
1339883
Antall per bil: 1
57
1339876
Strypbricka B
1339876
Antall per bil: 1
58
1339876
Strypbricka B
1339876
Antall per bil: 1
59
1339878
Skruv E
1339878
Antall per bil: 6
60 Gavel— lagerføres ikke som reservedel
61 Växlingsventil— lagerføres ikke som reservedel
62
1339888
Fjäder H
1339888
Antall per bil: 1
63 Ventil— lagerføres ikke som reservedel
64 Kolv— lagerføres ikke som reservedel
65
1339943
Fjäder yttre C
1339943
Antall per bil: 1
66
1339947
Fjäder inre C
1339947
Antall per bil: 1
67 Fjäderhållare— lagerføres ikke som reservedel
68
1339894
Fjäder I
1339894
Antall per bil: 1
69 Ventil— lagerføres ikke som reservedel
70
1339878
Skruv E
1339878
Antall per bil: 5
71 Gavel— lagerføres ikke som reservedel
72
1339942
Fjäder J
1339942
Antall per bil: 1
73 Kolv— lagerføres ikke som reservedel
74
1339894
Fjäder I
1339894
Antall per bil: 1
75 Ventil— lagerføres ikke som reservedel
76 Ventil— lagerføres ikke som reservedel
77 Låsplåt— lagerføres ikke som reservedel
78
1339893
Fjäder inre D
1339893
Antall per bil: 1
79
1339892
Fjäder yttre D
1339892
Antall per bil: 1
80 Kolv— lagerføres ikke som reservedel
81
1339892
Fjäder inre E
1339892
Antall per bil: 1
82
1339893
Fjäder yttre E
1339893
Antall per bil: 1
83 Kolv— lagerføres ikke som reservedel
84 Ventil— lagerføres ikke som reservedel
85
1339897
Fjäder K
1339897
Antall per bil: 1
86
1339900
Strypbricka C
1339900
Antall per bil: 1
87
1339885
Kula
1339885
Antall per bil: 1
88
1339876
Strypbricka B
1339876
Antall per bil: 1
142
142
Ventil
Ikke i sortimentet
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1984
- Gruppe · side
- Gruppe 43 · Katalogside 745
- Antallkolonner
- A = 1339790, 1339619
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- O.DIA
- diameter, yttre
Slik leser du numrene
- 1339790 — Volvos originale artikkelnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
