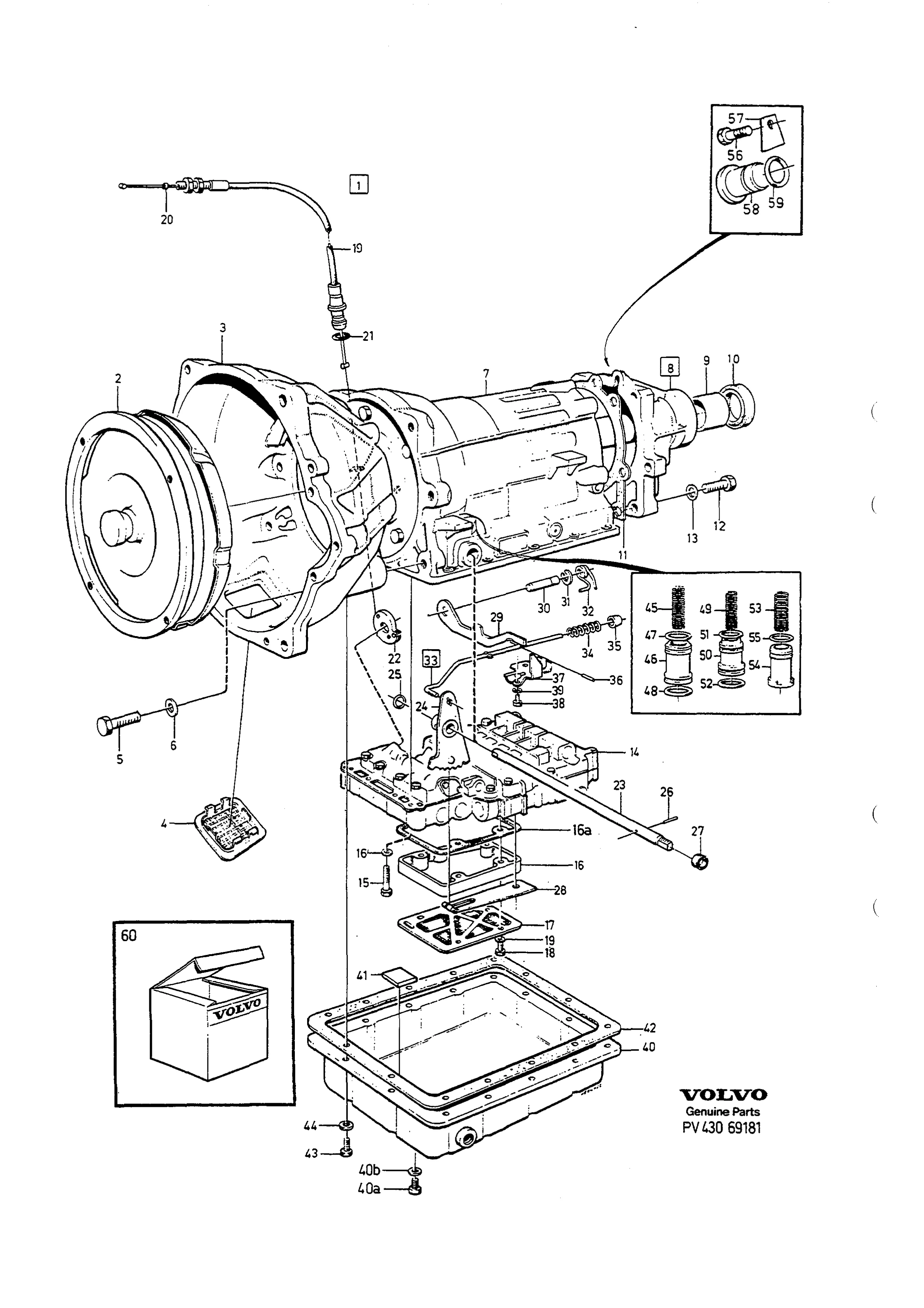

Automatväxellåda Volvo 740, 760
Girkasse · Volvo 740 / 760 1984 · AUTOMATVÄXELLÅDA · 43 · side 669
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
81 deler · – i sortiment
1
1208155
Automatväxellåda
1208155erstattet artikkel
Antall per bil: 1
2
1233391
Momentomvandlare
1233391erstattet artikkel
Antall per bil: 1
2-2
5003558
Momentomvandlare, bytes
5003558bytteenhet
Antall per bil: 1
3
1233001
Momentomvandlarkåpa
1233001
Antall per bil: 1
4
1233328
Skyddsnät
1233328
Antall per bil: 2
5
946752
Flänsskruv
946752
Antall per bil: 4
5-2
970973
Skruv A
970973
Antall per bil: 2
6
941908
Fjäderbricka A
941908
Antall per bil: 4
6-2
940280
Fjäderbricka B
940280
Antall per bil: 2
7 Växellådshus— lagerføres ikke som reservedel
7-2
7
Pumphus- kopplingshus •••SEE 43 •679
Ikke i sortimentet
Antall per bil: 1
7-3
7
Mellangavel- planetväxel- utgående axel •••SEE 43 •691/A
Ikke i sortimentet
Antall per bil: 1
8 Hus, bakre— lagerføres ikke som reservedel
Merknad: Erstattes av 1239637, 4 × 1239883, 2 × 1239884, 1220234, 949656, 955270, 381385
8-2
1239637
Hus, bakre A
1239637erstattet artikkel
Antall per bil: 1
8-3
1340097
Hus, bakre B
1340097
Antall per bil: 1
9
235878
Bussning
235878
Antall per bil: 1
10
235728
Tätningsring A
235728inngår i sett
Antall per bil: 1
11
3520331
Packning A
3520331inngår i sett
Antall per bil: 1
12
1239883
Skruv B
1239883
Antall per bil: 4
12-2
1239884
Skruv C
1239884
Antall per bil: 2
13
1233139
Låsbricka A
1233139
Antall per bil: 6
14
1233388
Kontrollsystem ••SEE 43 •699
1233388erstattet artikkel
Antall per bil: 1
14-2
5003561
Kontrollsystem, bytes
5003561utgått av sortimentet
Antall per bil: 1
15
955276
Skruv D
955276
Antall per bil: 3
15-2
955275
Skruv E
955275
Antall per bil: 11
15-3
955274
Sexkantsskruv A
955274
Antall per bil: 2
15-4
955278
Sexkantsskruv B
955278
Antall per bil: 1
16
1233336
Mellanfläns
1233336
Antall per bil: 1
16a
1233337
Packning B
1233337
Antall per bil: 1
17
1233394
Oljesil
1233394
Antall per bil: 1
18
955250
Skruv F
955250
Antall per bil: 5
19
1233390
Reglagewire
1233390
Antall per bil: 1
20
1220513
Wirestopp
1220513
Antall per bil: 1
21
1233141
O-ring A
1233141
Antall per bil: 1
22
22
Kam ••SEE 43 •699
Ikke i sortimentet
Antall per bil: 1
23
1233321
Axel
1233321
Antall per bil: 1
24
1233376
Växelväljarkam
1233376
Antall per bil: 1
25
1233098
Spårring A
1233098
Antall per bil: 1
26
1233384
Låspinne
1233384
Antall per bil: 1
27
3549669
Tätningsring B
3549669inngår i sett
Antall per bil: 2
28
28
Spärrfjäder ••SEE 43 •699
Ikke i sortimentet
Antall per bil: 1
29
1233294
Parkeringsspärr
1233294
Antall per bil: 1
30
1233116
Lagerbult
1233116
Antall per bil: 1
31
1233117
Spårring B
1233117
Antall per bil: 1
32
1233403
Vridfjäder
1233403
Antall per bil: 1
33
1233404
Tryckstång A
1233404
Antall per bil: 1
34
1233121
Tryckstång B
1233121lagerføres ikke som reservedel
Antall per bil: 1
35
35
Fjäder
Ikke i sortimentet
Antall per bil: 1
36
951932
Tryckhylsa
951932lagerføres ikke som reservedel
Antall per bil: 1
36-2
36
Låspinne
Ikke i sortimentet
Antall per bil: 1
37
1233124
Låsplatta
1233124
Antall per bil: 1
38
955271
Sexkantsskruv C
955271
Antall per bil: 2
39
941906
Fjäderbricka C
941906
Antall per bil: 2
40
1233415
Oljesump
1233415
Antall per bil: 1
40a
1233417
Plugg A
1233417erstattet artikkel
Antall per bil: 1
40a-2
1239961
Plugg B
1239961
Antall per bil: 1
40b
235858
Packning C
235858utgått av sortimentet
Antall per bil: 1
40b-2
1239960
Tätningsring C
1239960
Antall per bil: 1
41
235739
Magnet
235739
Antall per bil: 1
42
1239683
Packning D
1239683inngår i sett
Antall per bil: 1
43
955271
Sexkantsskruv C
955271
Antall per bil: 14
44
941906
Fjäderbricka C
941906
Antall per bil: 14
45
1239575
Fjäder A
1239575inngår i sett
Antall per bil: 1
46
1233313
Kolv A
1233313
Antall per bil: 1
47
1233223
Kolvring A
1233223inngår i sett
Antall per bil: 1
48
1233221
Kolvring B
1233221inngår i sett
Antall per bil: 1
49
1233144
Fjäder B
1233144lagerføres ikke som reservedel
Antall per bil: 1
50
1233314
Kolv B
1233314
Antall per bil: 1
51
1233312
O-ring B
1233312inngår i sett
Antall per bil: 1
52
1239582
O-ring C
1239582inngår i sett
Antall per bil: 1
53 Fjäder— inngår i sett + NS
54
1233380
Kolv C
1233380
Antall per bil: 1
55
1239578
O-ring D
1239578inngår i sett
Antall per bil: 1
56
955271
Sexkantsskruv C
955271
Antall per bil: 1
57
381385
Låsbricka B
381385
Antall per bil: 1
58
1220234
Plugg C
1220234
Antall per bil: 1
59
949656
O-ring E
949656
Antall per bil: 1
60
60
Tätningsringsats ackumulatorkolv • SEE 43 • 771
Ikke i sortimentet
Antall per bil: 1
60-2
60
Packningsats •SEE 43 •771
Ikke i sortimentet
Antall per bil: 1
60-3
60
Reparationssats •SEE 43 •771
Ikke i sortimentet
Antall per bil: 1
60-4
60
Oljesil
Ikke i sortimentet
Antall per bil: 1
- 1) Reservdelsutförande.
Fra Volvos originalkatalog
- Katalog
- 740 / 760 1984
- Gruppe · side
- Gruppe 43 · Katalogside 669
- Antallkolonner
- A = 1208155
Fotnoter
- 1)
- Reservdelsutförande.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- I.DIA
- diameter, inre
- LG
- lengde
Slik leser du numrene
- 1208155 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
