104 posisjoner · – i sortiment

Klikk på et tall for å se artiklene

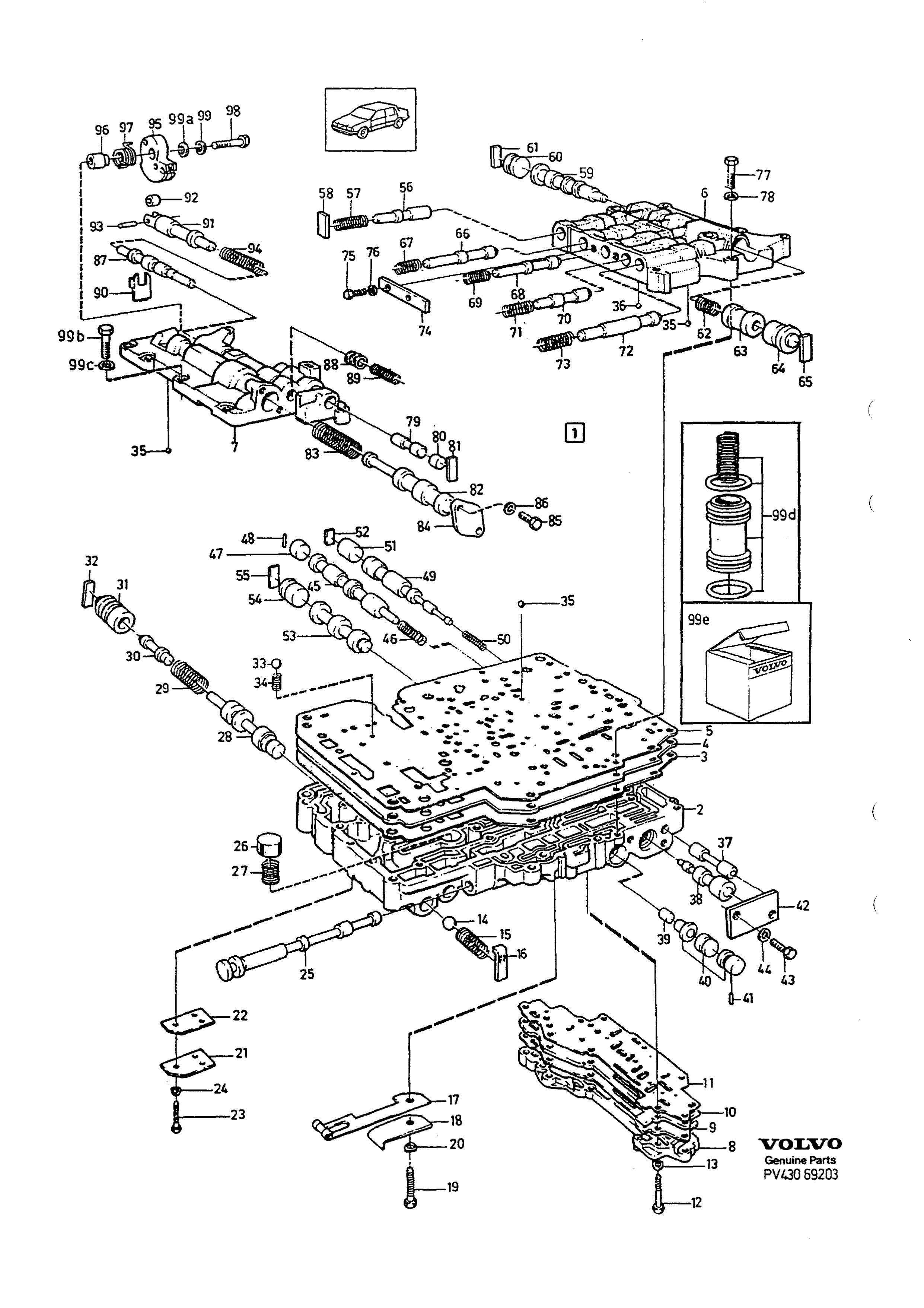

Kontrollsystem Volvo 740, 760

Girkasse · Volvo 740 / 760 1984 · STEUERSYSTEM · 43 · side 703

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

119 deler · – i sortiment

Kontrollsystem

erstattet artikkel

Antall per bil: 1

1-2

Kontrollsystem

erstattet artikkel

Antall per bil: 1

1-3

Kontrollsystem

erstattet artikkel

Antall per bil: 1

1-4

Kontrollsystem

erstattet artikkel

Antall per bil: 1

2 Ventilhus— lagerføres ikke som reservedel

3 Packning— inngår i sett + NS

Merknad: TRANS NO-82HF89999

3 Packning— lagerføres ikke som reservedel

Merknad: TRANS NO 82JF80001-

4 Fördelningsplåt— lagerføres ikke som reservedel

5 Packning— inngår i sett + NS

Merknad: TRANS NO-82HF89999

5 Packning— lagerføres ikke som reservedel

Merknad: TRANS NO 82JF80001-

6 Ventilhus— lagerføres ikke som reservedel

7 Ventilhus övre, främre— lagerføres ikke som reservedel

8 Lock— lagerføres ikke som reservedel

Packning

Ikke i sortimentet

Antall per bil: 1

10 Fördelningsplåt— lagerføres ikke som reservedel

Packning

Ikke i sortimentet

Antall per bil: 1

1239819

Skruv A

1239819

Antall per bil: 1

12-2

955248

Skruv B

955248

Antall per bil: 6

12 Skruv— lagerføres ikke som reservedel

Merknad: Lengde: 55 mm

941905

Fjäderbricka A

941905

Antall per bil: 8

400605

Kula A

400605

Antall per bil: 1

1239557

Fjäder A

1239557inngår i sett

Antall per bil: 1

16 Hållare— lagerføres ikke som reservedel

1239574

Spärrfjäder Rulle

1239574

Antall per bil: 1

1239595

Platta

1239595

Antall per bil: 1

955250

Skruv C

955250

Antall per bil: 1

19-2

955251

Skruv D

955251

Antall per bil: 1

941905

Fjäderbricka A

941905

Antall per bil: 1

21 Täckplåt— lagerføres ikke som reservedel

1233282

Packning

1233282inngår i sett

Antall per bil: 1

955244

Skruv E

955244

Antall per bil: 1

23-2

1239819

Skruv A

1239819

Antall per bil: 1

941905

Fjäderbricka A

941905

Antall per bil: 2

25 Växelväljarslid— lagerføres ikke som reservedel

26 överströmningsventil— lagerføres ikke som reservedel

27 Fjäder— inngår i sett + NS

Merknad: Lengde: 33.3 mm

28 Primärreglerventil— lagerføres ikke som reservedel

29 Fjäder— inngår i sett + NS

Merknad: Lengde: 61.2 mm

30 Kolv— lagerføres ikke som reservedel

31 Hylsa— lagerføres ikke som reservedel

32 Hållare— lagerføres ikke som reservedel

1377747

Kula B

1377747

Antall per bil: 1

1239594

Fjäder B

1239594inngår i sett

Antall per bil: 1

1377746

Kula C

1377746

Antall per bil: 9

190611

Kula D

190611

Antall per bil: 1

37 Backkugghjul Styrventil— lagerføres ikke som reservedel

38 Växlingsventil— lagerføres ikke som reservedel

Merknad: TRANS NR-1KF 80438 · Erstattes av 1239938, 1239939

38-2

1239938

Växlingsventil lång

1239938

Antall per bil: 1

38-3

1239939

Växlingsventil kort

1239939

Antall per bil: 1

39 Styrventil— lagerføres ikke som reservedel

Växlingsventil

Ikke i sortimentet

Antall per bil: 1

41 Pinne— lagerføres ikke som reservedel

Täckplåt

Ikke i sortimentet

Antall per bil: 1

955244

Skruv E

955244

Antall per bil: 2

941905

Fjäderbricka A

941905

Antall per bil: 2

45 Växlingsventil— lagerføres ikke som reservedel

46 Fjäder— inngår i sett + NS

Merknad: Lengde: 33.7 mm

47 Plugg— lagerføres ikke som reservedel

48 Nållager— lagerføres ikke som reservedel

49 Växlingsventil— lagerføres ikke som reservedel

1239560

Fjäder C

1239560inngår i sett

Antall per bil: 1

51 Plugg— lagerføres ikke som reservedel

52 Hållare— lagerføres ikke som reservedel

53 Reglerventil— lagerføres ikke som reservedel

54 Plugg— lagerføres ikke som reservedel

55 Hållare— lagerføres ikke som reservedel

56 Spärrventil— lagerføres ikke som reservedel

1239653

Fjäder D

1239653inngår i sett

Antall per bil: 1

58 Hållare— lagerføres ikke som reservedel

59 Växlingsventil— lagerføres ikke som reservedel

60 Plugg— lagerføres ikke som reservedel

61 Hållare— lagerføres ikke som reservedel

1239566

Fjäder E

1239566inngår i sett

Antall per bil: 1

63 Växlingsventil— lagerføres ikke som reservedel

64 Plugg— lagerføres ikke som reservedel

65 Hållare— lagerføres ikke som reservedel

66 Modulatorventil manuell 3-2— lagerføres ikke som reservedel

67 Fjäder— inngår i sett + NS

Merknad: Lengde: 27.3 mm

68 Styrventil bakre koppling, C2— lagerføres ikke som reservedel

1239559

Fjäder F

1239559inngår i sett

Antall per bil: 1

70 Modulatorventil Regulator— lagerføres ikke som reservedel

1233176

Fjäder G

1233176inngår i sett

Antall per bil: 1

72 Modulatorventil manuell 2-1— lagerføres ikke som reservedel

1239564

Fjäder H

1239564inngår i sett

Antall per bil: 1

74 Täckplåt— lagerføres ikke som reservedel

955244

Skruv E

955244

Antall per bil: 2

941905

Fjäderbricka A

941905

Antall per bil: 2

1239563

Skruv F

1239563

Antall per bil: 4

77-2

955250

Skruv C

955250

Antall per bil: 1

77-3

955251

Skruv D

955251

Antall per bil: 1

941905

Fjäderbricka A

941905

Antall per bil: 5

79 Ventil— lagerføres ikke som reservedel

80 Plugg— lagerføres ikke som reservedel

81 Hållare— lagerføres ikke som reservedel

82 Sekundärreglerventil— lagerføres ikke som reservedel

83 Fjäder— inngår i sett + NS

Merknad: Lengde: 71.3 MM

84 Täckplåt— lagerføres ikke som reservedel

955244

Skruv E

955244

Antall per bil: 2

941905

Fjäderbricka A

941905

Antall per bil: 2

87 Trottelventil— lagerføres ikke som reservedel

1233198

Justerbricka

1233198

Antall per bil: X

1239568

Fjäder I

1239568inngår i sett

Antall per bil: 1

1239569

Stoppbricka

1239569

Antall per bil: 1

91 Kick-downventil— lagerføres ikke som reservedel

92 Rulle— lagerføres ikke som reservedel

93 Pinne— lagerføres ikke som reservedel

1239570

Fjäder J

1239570inngår i sett

Antall per bil: 1

1340033

Kam

1340033

Antall per bil: 1

1233204

Distanshylsa

1233204

Antall per bil: 1

1233205

Fjäder K

1233205inngår i sett

Antall per bil: 1

1239589

Skruv G

1239589

Antall per bil: 1

941906

Fjäderbricka B

941906

Antall per bil: 1

99a

1233203

Bricka

1233203

Antall per bil: 1

99b

1239586

Skruv H

1239586

Antall per bil: 4

99b-2

955248

Skruv B

955248

Antall per bil: 2

99b-3

1239563

Skruv F

1239563

Antall per bil: 1

99c

941905

Fjäderbricka A

941905

Antall per bil: 7

99d Kolv

Merknad: Se gruppe 43, side 673 (AUTOMATVÄXELLÅDA)

1239823
Kolv
1239823 · AUTOMATVÄXELLÅDA · Posisjonsnummer 58
1239825
Kolv
1239825 · AUTOMATVÄXELLÅDA · Posisjonsnummer 62
1239584
Kolv
1239584 · AUTOMATVÄXELLÅDA · Posisjonsnummer 66

99e Reservdelssats

Merknad: Se gruppe 43, side 775 (AUTOMATVÄXELLÅDA REPARATIONSSATS)

1) Maximalt antal 6 st.

Fra Volvos originalkatalog

Katalog: 740 / 760 1984
Gruppe · side: Gruppe 43 · Katalogside 703
Antallkolonner: A = 1239790,924,971,973.

Fotnoter

1): Maximalt antal 6 st.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
O.DIA: diameter, yttre

Slik leser du numrene

1239819 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.

Hämtar sprängskiss…

Kontrollsystem Volvo 740, 760

Girkasse · Volvo 740 / 760 1984 · STEUERSYSTEM · 43 · side 703

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

Fra Volvos originalkatalog

Katalog

740 / 760 1984

Gruppe · side

Gruppe 43 · Katalogside 703

Antallkolonner

A = 1239790,924,971,973.

Fotnoter

1): Maximalt antal 6 st.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

LG: lengde
O.DIA: diameter, yttre

Slik leser du numrene

1239819 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
